FX2N-13MR 13MR 8 входных сигналов/5 релейный выход/не встраеваемых штекеров RS232 кабель FX2N GX разработчик ladde

Описание

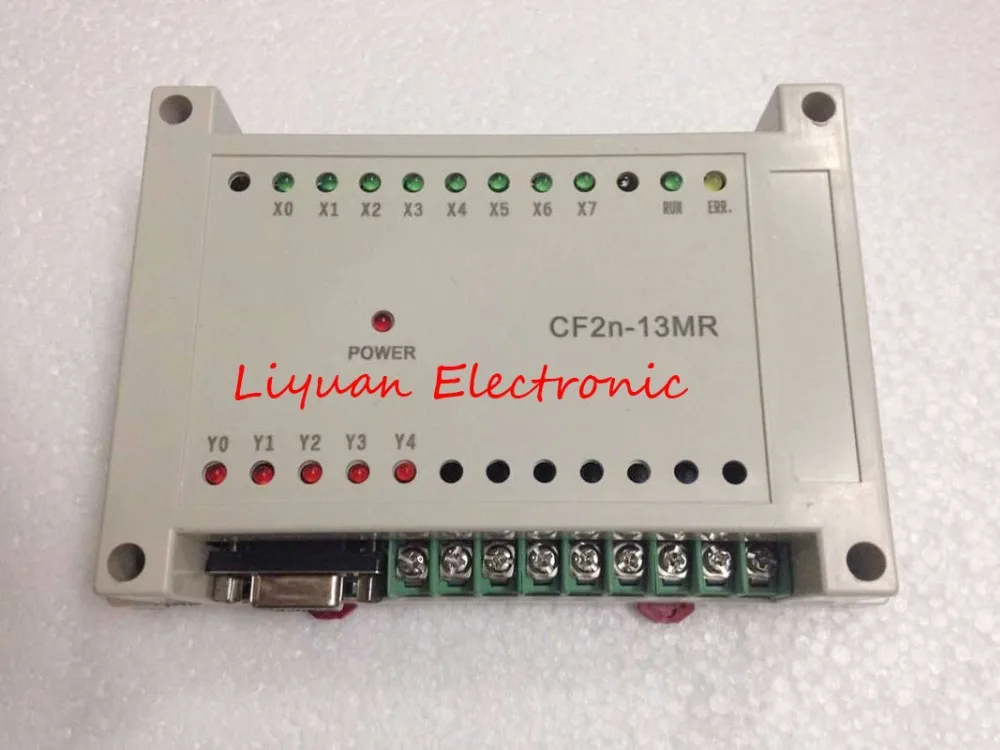

CF2n-13MR

8-ми канальный X-изолированные входные сигналы, 5 Релейные выходы
Совместимый Fx2N серии PLC
Блок питания DC24V
Поддержка подключения HMI Совместимость ПЛК
Поддерживает все текст можно подключить к ПЛК-соединению
Поддерживает подключение двух шаговых двигателей
Поддерживает кодировщик
Поддерживает ПК функция контроля с помощью обратного звонка
Уникальная технология шифрования, не может дешифроваться после зашифрования
Поддерживает 32-bit
Прямой без преобразования

Инструкция PLC версии ARM (старый пользователь должен видеть)

1. Расширение внутренние ресурсы, непрерывная тот адрес, который указан, расширяющиеся ресурсы (M0-M3071, S0-S999, T0-T255, C0-C255, D0-D999)

2. Перед, отключение питания отжимной абзац D512-D543, M512-M768, S512-S575 и несовместимы. После отрегулированной версии руки, он полностью совместим, D200-D500, M500-M1023, S500-S999.

3. высокоскоростной выход увеличено до 2 канальный от original1-way, так же, как и PLC, Поддержка X0-X7. Поддержка s энкодер, таких как C251 или C252, 254.But не Поддержка C253 и C255.

4. выход диски отечественных, прежде чем, наш годовой объем поставок все Выход диски для ARM версия, и Выход ток достигает 3A, так как Y0 и Y1 являются высокоскоростной Выход, схемы отличаются друг от друга, так что это только в том случае, 1A Выход ток для Y0 и Y1.

5. Чтобы отличить старые и новые версии, используйте для зеленой печатной платы для старой версии и черной печатной платы для новых.

6. Инструкция постоянно расширяется, если требуется новая инструкция, пожалуйста, свяжитесь с нами.


Эта плата использует промышленный процессор класса, он мощный, быстрее, более стабильная производительность, специальное шифрование делает ПЛК, который не может быть треснутым.

Схема компьютерного программирования лесенкой является гибким и удобным для вас, (Обратите внимание: это только серийный RS232 портов, не RS485 интерфейс), и человека-компьютерный интерфейс (сенсорный экран) поддержка использования конфиденциальной работы хорошая, внутренняя часть программированияФункция не может быть скопирована, защитить вашу работу достижение.

Не требуется преобразование программного обеспечения, Прямой мониторинг загрузки и нормальный ПЛК в режиме загрузки
Может непосредственно использовать программное обеспечение для программирования GX разработчика программирование, загрузка, отладка и мониторинг.

Инструкция описания:
Запись программы, параметров, комментарии
Чтение программы, параметров, комментарии
Проверьте программы, параметры, комментарии
Функция мониторинга компьютера (удобная отладка)
Мягкий элемент функция серии
Мягкий элемент функции посадки
Мягкий элемент Функция проверки
Прозрачный функция памяти
Функция подключения текста HMI (скорость baud 9600, бит данных 7, бит четности, проверка четности (даже), стоп бит 1)
Функция подключения сенсорного экрана (скорость передачи данных 9600, бит данных 7, бит четности, проверка четности (даже), стоп бит 1)
Хранение данных во время функции отключения питания

В настоящее время продукт поддерживает следующие команды в Fx2N:

Основные инструкции по уходу за изделием
LD, LDI, AND, ANI, OR, ORI, INV, OUT (OUTT, OUTC), SET, RST, ANB, ORB, LDP, LDF, ANDP, ANDF, ORP, ORF, пожалуйста, PLF, MPS, Оки, MPP, RET, NOP, END.
Шаг Инструкция:

STL: поддержка до 8-way параллельный отрасли.
Свяжитесь с сравнение Инструкция:
LD> =, LD <=, LD>, LD <, LD <>, LD =, и> =, и <=, и <, и <>, и =, или> =, или <=,Или>, или <, или <>, или =.
Отправить и сравнить инструкции:
MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.
Четыре арифметики инструкции по уходу за изделием
Добавить, SUB, MUL, DIV, inc., DEC, WAND, WOR, WXOR, NEG.

Поворот Инструкция:

ROR, ROL, RCR, RCL.
Обработка данных Инструкция:
ZRST, DECO, ENCO, SUM, BON, MEAN.
Потока программы управления:
CJ (максимум 16 адресов) вызов (максимум пять вложенных, 16 подпрограмм), SRET, сзади FEND, WDT для (максимум пять вложенных) далее.
Удобный команда:
ALT.
Высокоскоростная Инструкция по обработке:
ШИМ (поддержка Y0, Y1, весь путь, могут использоваться одновременно), сглаживатель перепадов напряжения (поддерживает только X0 и весь путь) PLSY (поддерживает только Y0, кстати, 20 K-200 Гц)
Периферийные устройства, порты ввода/вывода:
Она занимается.
Периферийные устройства SER команда:
Исбк.
Клев обмен команда:
Обмен.
Примечание: инструкция LDP + LDF + PLS + PLF + MOVP + DMOVP не более 64
В настоящее время поддерживает следующие ресурсы
Мягкие компоненты:
X0-X27, Y0-Y27,
Специальное программное обеспечение компоненты:

M8000 (мониторинг эксплуатационных контактор), M8001 (мониторинг эксплуатационных задняя контактор).
M8002 (Инициализация импульсного контактор), M8003 (Инициализация импульсного обратный контактор)
M8004 (контактор с индикацией ошибок).
M8011 (10 миллисекунд часы импульсов), M8012 (100 миллисекунд часы импульсов), M8013 (1 секунд пульс), M8014 (1 раз в пульс).
M8020 (нулевой отметки), M8021 (брать товарного знака), M8022 (флаг для переноски).
M8029 (конечный знак выполнения инструкции).
M8033 (контактор памяти).
M8034 (запатентованный контактор).
M8200-M8203 (C200-C203 рассчитывать направление).
M8235 (C235 рассчитывать направление).
D8000 (Настройка таймера наблюдения).
D8012 (максимальное время сканирования).
D8140, D8141 (Y0 импульсный выход рассчитывать регистр)
Постоянный Объем поддержки:

16-бит операции. Диапазон K: от-32768 до + 32767 или от 0 до 65535; диапазон H: от 0 до FFFFH.
32-значный в рабочем состоянии. K:-2147483648, 2147483647 или 4294967295; диапазон H: 0 ~ FFFFFFFFH.
Максимальная емкость памяти: 8000 шагов.
