Описание
Один привод v6 + теплоотвод
B одиночный привод v6 + теплоотвод + кнопка переключения

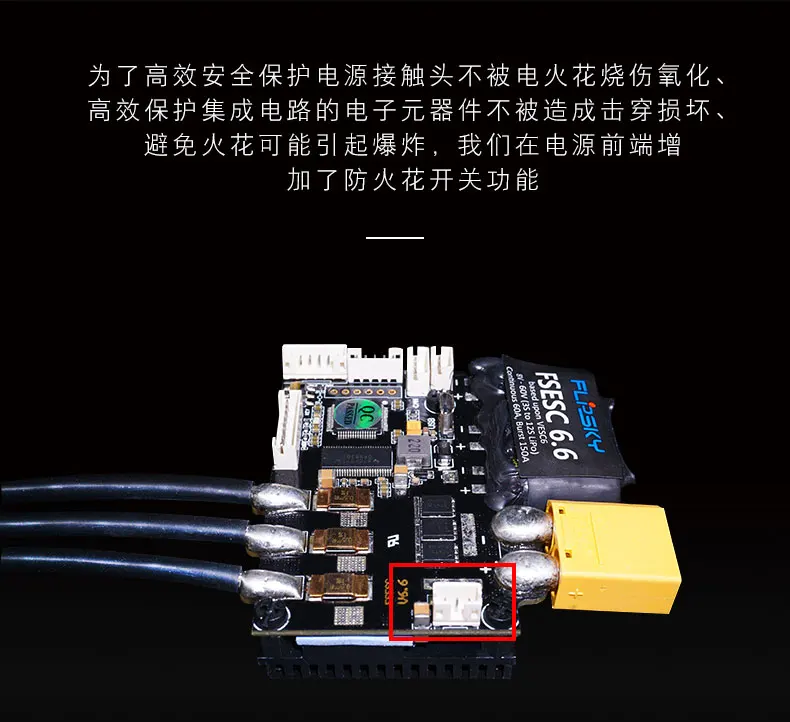

FSESC 6,6 с товаром 6 различных мест:1. преимущество мощности: один. Для защиты контактной головки питания от электроискрового ожога и окисления. Эффективная защита электронных компонентов интегральных схем от повреждения поломки. мы добавили функцию огнестойкого переключателя на передней части блока питания, позвольте максимальному току пройти up300A. В то же время, Удобнее в использовании. во-вторых, для того, чтобы сделать сетевой фильтр лучше, напряжение более стабильное, в оригинале c46andc47мы заменили его на большой электролитический конденсатор с большей емкостью и лучшим энергопотреблением., при том же времени 37, C39, C41, C40, C43, C44All изменили на Высокое напряжение capacitors47uF 100 в, это самое главное изменение напряжения более стабильное, лучшая эффективность.

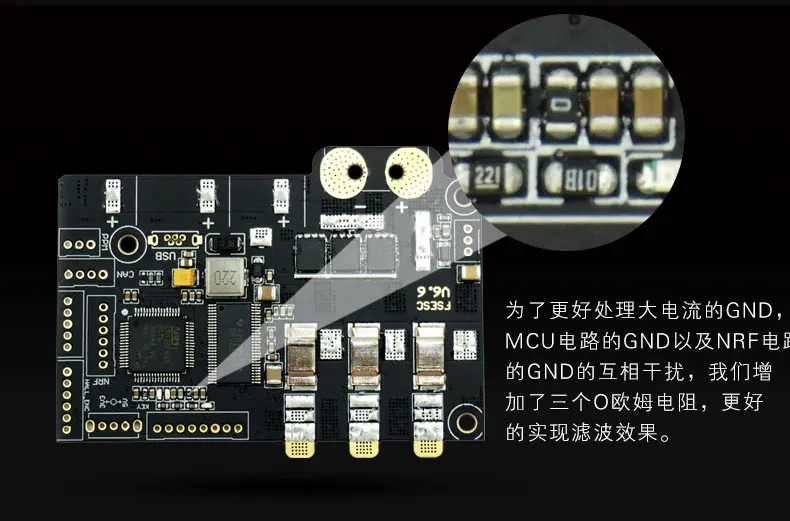

2. преимущества обработки схем: один, для того, чтобы лучше обрабатывать большие currentGND, interference помехи, мы добавили сопротивление threeOOhm, лучший эффект фильтрации 。 3. источник питания 3. 3 в проблема оптимизации выходного сигнала: Используйте two-wayMIC5219-3.3YM5ReplacedLM3671Chip, от оригинала 3. 3 в, 600MAUpgrade500MA * 2 = 1A выход, лучшая мощность Поставка к периферийным устройствам, в то же время добавляется выпрямление диодов twoin5819, защита от короткого замыкания 3.3v, CapacitorC9 2,2 ufreplate it10uFAnd добавить один more4.7uFFilter конденсатор 。 4. мощность supply5V оптимизация вывода: CapacitorC31 2,2 ufreplate it22uF 5. другая локальная оптимизация: CapacitanceC15 2,2 ufreplate It22uF
6. MOSFETOptimization: Adopt12APower MOSFET ntmfs5c628nlспециальная обработка была сделана на тепловыделение и перегрузку по току., сделать выполнение непрерывной 60aвыше выход, более стабильная производительность
7. PCBLayout и оптимизация процесса на плате: один, PCBGold процесс утолщения принимается, To6LayerPCB макет дизайн, толщина медной фольги на слойер 3 унции, общая медная фольга толщина 3 унций * 6 = 18 унций, В то же время увеличение тепловыделения и перегрузки по току процесса обработки в основных частях золотого тонущего люка, сделать общий эффект лучше, больше преимуществ! Во-вторых, макет размера более удобен в использовании, мы putXT60, XT90Of, Banana head4.0Integration и т. д., и Bluetooth модуль, NRF2. 4 GFeatures и другое место для обновления также защищены, чтобы выглядеть более красиво в целом. 8. алюминиевый корпус авиационного алюминиевого сплава материал, кислородная полярная окислительная обработка была осуществлена, EnsureFSESC6.6ESC эффект рассеивания тепла лучше, в то же время ip65водонепроницаемый класс!
Технические данные-Аппаратное обеспечение: V 6,6-Прошивка: V3.38-напряжение: 8-60 V (3STo12S LiPoSafety).-скачки напряжения не должны превышать 60 V! -Ток: Непрерывность 60А, максимальная мгновенная импульсная мощность 150А. Значение зависит от температуры вокруг устройства для отвода тепла и циркуляции воздуха. -Выход 5 в 1,5 а-3,3 В 1 А-режим: DC, BLDC, FOC (синус)-Поддерживаемые датчики: ABI, HALL, AS5047-с огнеупорной функцией цветов и функцией переключенияОсобенности-Измерение тока и напряжения всех фаз-регенеративный тормоз-контроль тяги (одиночные и двойные настройки)-работа без датчика или датчика + смешанный режим-настраиваемый режим PM, ток, ограничения напряжения и мощности-входной источник: PPM, Simulation, NRF Nyko Kama Nunchuck-коммуникационный порт: USB, CAN, UART, NRF, Bluetooth-кривые дроссельной заслонки и уклоны для всех входных источников-отдельные кривые ускорения и тормоза дроссельной заслонки-бесшовная четырехквадрантная работа-скорость двигателя, час усилителя, количество часов ватт-анализ и чтение данных в реальном времени Порт связи-Регулируемая различная защита:-низкое входное напряжение-высокое входное напряжение-высокий ток двигателя-высокий входной ток-высокий регенеративный тормозной ток (двигатель и вход ограничены отдельно.) -Высокая скорость (Индивидуальные ограничения в каждом направлении)
