Описание
Оригинальный дизайн был сделан из знаменитого комплекта "Forty-9er" клуба NoCal QRP в США, а затем был локализован отечественными энтузиастами. Машина имеет большое количество пользователей.
\
Новый комплект «Forty-9er» имеет следующие особенности:
\
1. Выходная мощность увеличена до 3W, и выходная мощность принимает американское магнитное кольцо, что делает его иметь сильные возможности удаленной связи и улучшает практичность Forty-9er!
\
2, увеличьте боковую звуковую цепь, так что когда вы управляете запуском, наушники также могут контролировать сигнал удара, в боковой звуковой цепи используется звуковой синусоидальный генератор, чувство слуха значительно лучше, чем эффект обычной лягушки квадратный генератор волн.
\
3. При запуске комплекта частота локального осциллятора фиксируется на 7,023 МГц, а частота локального осциллятора составляет 7,023-7,026 МГц при получении.
\

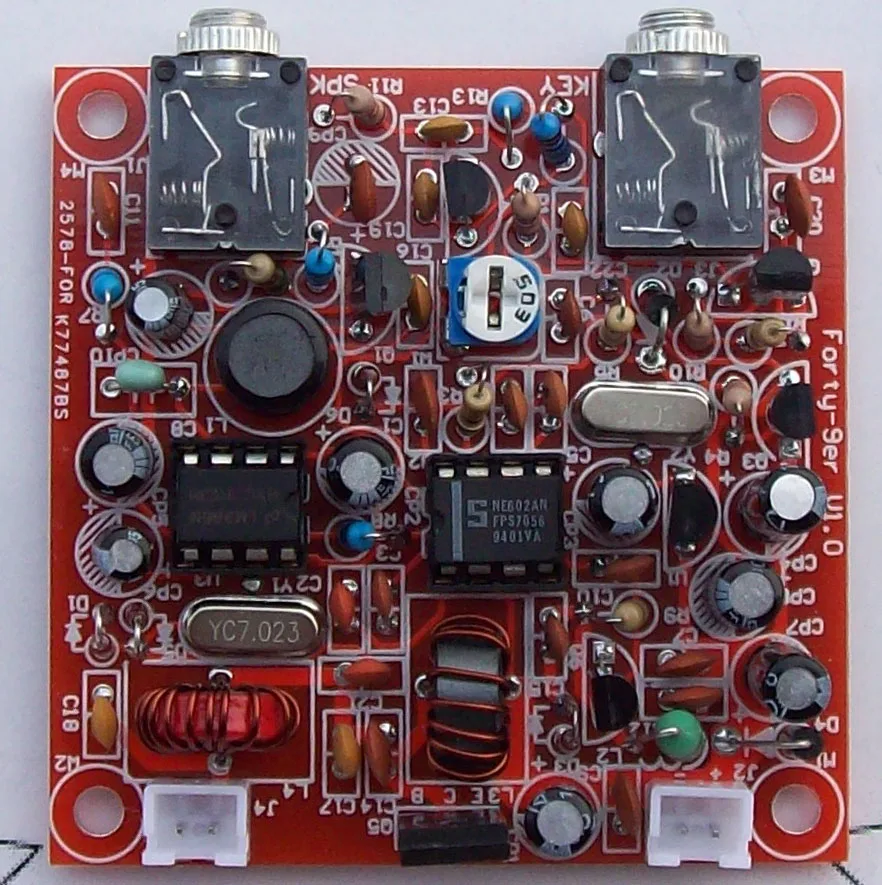

Размер печатной платы 6 см х 6 см.
Основные показатели
Питание: 12 В
Приемный ток: 23 мА @ 12 В
Ток излучения: 450 мА при 12 В
Мощность передачи: 3W @ 12 В
Диапазон частот: передача локального осциллятора 7,023 МГц, прием локального осциллятора 7,023-7,026 МГц
Рабочий режим: CW
Схема принцип
Приемная часть является типичным линейным приемником NE602 plus LM386.
\
Передающая часть использует схему колебаний NE602, а затем буферизирует усилитель с 8050. 8050 также действует в качестве ключа передачи. Конечный этап D882-это усилитель класса C, и затем LPF подключен к антенне. При передаче есть боковой тон.
\
Описание
\

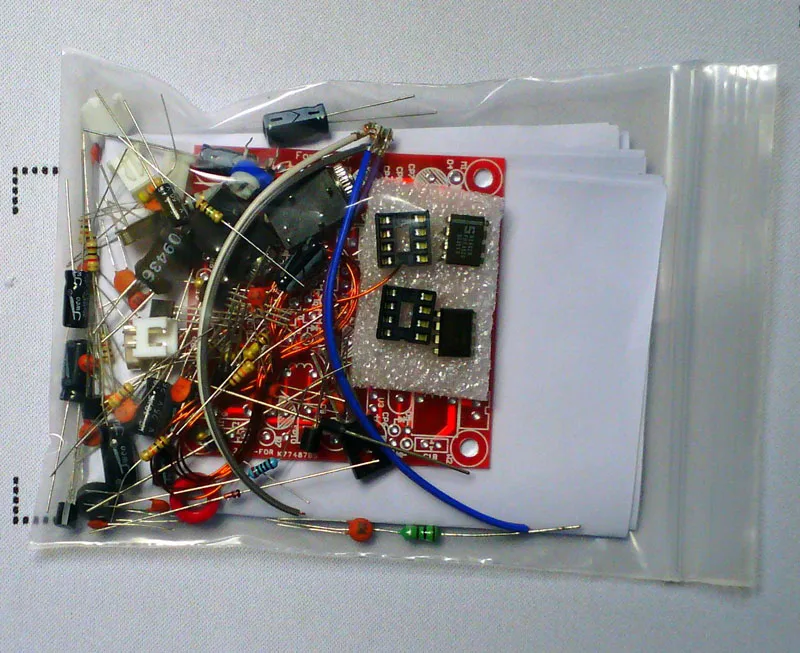

Этот комплект не припаян, пересылка все разбросанные электронные компоненты, готовые фотографии продукта, отображаемые магазином, только для справки при покупке.
\
\
\
Часто задаваемые вопросы
Вопрос: Как далеко я могу пройти?
Коротковолновая связь зависит от нескольких факторов, таких как среда распространения, антенна, оборудование и уровень работы. Трудно обеспечить конкретное расстояние только с помощью оборудования. Все комплекты в этом магазине являются классическими моделями, большое количество людей в стране и за рубежом были использованы, этот магазин также имеет очень хорошие результаты передачи клиентов, базовая посылка-использовать хорошую производительность антенны!
\
Вопрос: Может ли Телеграфная машина говорить?
Приемопередатчик непрерывного действия не может говорить, только машина, которая поддерживает режим модуляции, такой как SSB или FM, может говорить, и трансивер может использовать только ключ для отправки сообщения и гарнитуру для получения сообщения.
\
В: вам нужно купить ключ?
Для начинающих, которые только начинают, самодельное производство стоит дорого. Не рекомендуется покупать дорогие ключи. Рекомендуется изготовить самостоятельно. Найдите старую мышь + MP3 кабель для наушников для модификации.
\
Вопрос: какие антенны используются?
Рекомендуется использовать дипольную антенну или перевернутую V антенну для коротковолновой дипольной антенны Baidu для получения подробной информации.
'
