Описание

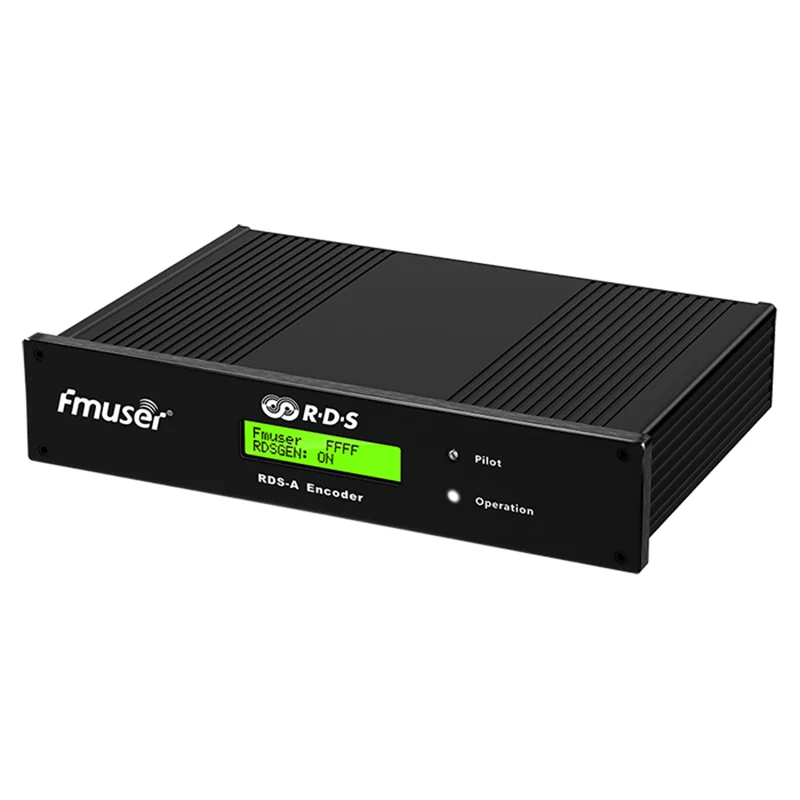

FMUSER FM вещания RDS-A кодировщик радио данных системы кодировщик для fm-передатчик радиостанции
Обзор: материнская плата
Кодировщик FMUSER RDS-A хорошо подходит для большинства местных, местных, RSL, LPFM и других средних и малых радиостанций, которые используют Ethernet для динамического распределения данных RDS. Встроенный контроллер Ethernet поддерживает несколько портов TCP/UDP, Интернет-функции и удаленный мониторинг.
Кодировщик FMUSER RDS-A имеет полную схему DSP и эффективный дизайн обеспечивает высокую надежность, отличные характеристики сигнала и дает потребителю множество расширенных функций, сохраняя при этом низкие затраты на получение.
Особенности:
* Полностью динамический fm-передатчик RDS с четырьмя автономными портами связи
* Usb-подключение для локальных настроек и технического обслуживания
* Подключение Ethernet для соединения с системой автоматизации вещания
* Интерфейс управления на основе команд ASCII и UECP
* Поддержка Интернет-функций и удаленного мониторинга
* Текстовые функции включают в себя динамические PS, разбор, прокрутку, маркировку, фиксированные сообщения, расписание и чтение HTTP
* Отличная совместимость с системами автоматизации вещания
* Программное обеспечение управления включает мощное приложение GUI Windows
* Поддержка управления с внешних php-/ ASP-сценоров
* Простая и быстрая настройка
* Отличная спектральная чистота, прямой цифровой синтез сигнала RDS; Совместимый с EN 50067/EN 62106
* Два переключаемых набора программ (С опциональной настройкой DSN и PSN)
* Внешний переключатель TA и Набор программ
* Байпасное реле, высокая надежность
* Переключаемый MPX режим loopthing (петля/сторона)
* Внутренние часы в реальном времени, включая Батарея резервного копирования
* Не требуется специальный вход 19 кГц-лоцманный тон внутренний Восстановленный от MPX сигнала с помощью цифрового PLL
Часто задаваемые вопросы (часто задаваемые вопросы)
1. Какая система передачи данных (RDS)?
Система радиоданных (RDS) является стандартом для помощи людям в вставке некоторой информации о данных в fm-радиостанции.
RDS передаются, включая время, идентификацию станции и информацию о программе.
Стандарт был начат как проект европейского вещательного союза (ЕВС).
2. Почему вам нужно построить fm-радиостанцию с RDS?
RDS предоставляет цифровой канал для обычных fm-радиостанций, что позволяет радио предоставить пользователям больше функций, включая следующие иллюстрации:
Самые важные функции-AF, TA, TP, это помогает fm-радиостанции сделать больше…
A) сообщение о движении RDS (TA):
В связи с разделением возросшего интенсивного движения, в настоящее время в различных странах Африки существует интерес к вставке RDS сигналов при построении передающей станции, чтобы осуществить наиболее экономичную трансляцию некоторой информации о движении с помощью покрытия fm-сигналов.
Б) Программа трафика (тп):
Благодаря функциям TA и TP RDS, RDS помогает пользователям радиостанции в транспортном средстве быстрее получать информацию о дорожном движении, уменьшать заторы в городе и увеличивать скорость прослушивания радиостанции.
C) Альтернативная Частота (AF):
Включение RDS сигнала в передатчик также может автоматически переключаться между несколькими различными частотными передачами в одной и той же программе. Приемник автоматически переключает вспомогательную частоту АФ путем обнаружения кода PI в сигнале RDS для обеспечения передачи нескольких ретрансляционных станций. Вещательные станции, которые обеспечивают охват по всей стране, обеспечивают бесшовное покрытие и бесшовное прослушивание. Когда автомобиль проходит зона суперпозиции сигнала между двумя частотами, функция автофокусировки RDS автоматически переключается на одну и ту же передачу на разных частотах.
RDS AF помогает водителям автоматическое переключение частоты между станциями реле.
3. Какое оборудование вам нужно для создания RDS трансляции?
Вот список оборудования радиопередатчика RDS FM:
1) кодер FMUSER RDS-A
2) FMUSER FSN-1000W fm-передатчик с 57 кГц
3) программное обеспечение для кодирования RDS
4) антенна и кабель с разъемами
4. Как я могу построить свой RDS канал на моей существующей системе передатчика?
1) Подтвердите, имеет ли текущий передатчик входной интерфейс 57 кГц.
2) Приобретите RDS-A кодировщик FMUSER, чтобы вставить цифровой сигнал в радиовещание.
3) запускайте программное обеспечение Rds на вашем компьютере и вставьте логотип радиостанции, информацию о движении…
4) Используйте RDS радио для проверки предоставленной вами цифровой информации.
5. Нужно ли мне платить за ваше программное обеспечение RDS за дополнительную плату?
Нет, вам просто нужно приобрести кодировщик FMUSER RDS-A и передатчик серии FSN, мы предоставляем программное обеспечение RDS бесплатно.
6. В чем разница между RDS fm радио станцией и общим радио на радио?
Следующие три изображения показывают, как RDS может использоваться на fm-радиостанции; последние два были сделаны, когда радио было настроено на Nottingham radio station Trent FM. Все изображения представлены на дисплее портативного радиоприемника sony XDR-S1 DAB/FM/MW/LW.
7. Каковы характеристики кодировщика FMUSER RDS-A и в чем разница по сравнению с innovonics RDS?
Innovonics RDS encoder-это хорошая продукция, самая большая разница должна быть той же функцией, и мы предлагаем более экономичные кодировщики.
Технические характеристики:
| Тип | Параметр | Соотношение цена/качество | Состояние |
| Общие | Напряжение питания | Работающего на постоянном токе 12 В в стабилизированный | |
| Потребляемый ток | 280 мА | ||
| Разъемы сигнала | Несимметричный с байонетным коаксиальным разъемом | ||
| Соединений данных | 1x USB (порт 1), 1x Ethernet (порт 2, 3, 4) | ||
| Сеть Поддерживаемые протоколы | HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP | ||
| USB скорости | Переключаемое ПО 1200, 2400, 4800, 9600, 19200 bps | ||
| Режим USB | 1 стопбит, 8 бит данных, без четности, (без контроля потока), ASCII или UECP (SPB 490) | ||
| TA переключения | Программного обеспечения или внешний переключатель | ||
| TA/EON1TA вход | Ttl с 10 кОм подтягиванием, уровнем или падающим краем | ||
| Программа наборы для ухода за кожей | 2 | ||
| Программа набор переключения | ASCII команда, UECP команда или внешний коммутатор | ||
| Программа переключения входного сигнала | Ttl с подтягиванием 10 кОм, контролируемым уровнем | ||
| RDS услуги по поддержке | PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT + TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA | ||
| RDS сигнала | Поднесущей частоты | 57 кГц | |
| Пропускная способность | ± 2,4 кГц (50 дБ) | ||
| Выход уровня регулировки | От 0,0 до 4,0 в p-p 256 шагов | ||
| Точности фазового сдвига регулировки | Полный диапазон, в 9,5 градусов. Шаги | Стерео передача | |
| Аудио/MPX/пилотный вход | Рекомендуемое сопротивление нагрузки | <10 кОм | Подойдет как для повседневной носки, так |
| <2 кОм | Стерео MPX | ||
| Рекомендуется MPX напряжения | 1,3-8,0 в p-p | ||
| Транзитная пересылки коэффициент усиления по напряжению | 1 (0 дБ) | 2 Гц-100 кГц | |
| Пилот-сигнал уровня | Мин. 120 мВ p-p | ||
| -Рекомендуется FM отклонение | 6,8 кГц | ||
| Пилот PLL FM Диапазон захвата | 8 Гц | ||
| Требуется частота пилота стереокодера | 19000 Гц ± 2 Гц | Стерео передача | |
| Выход | Выход сопротивление | 100 Ω | |
| Рекомендуемое сопротивление нагрузки | > 70 Ω, <1 nF, без смещения постоянного тока | ||
| Макс. Выходное напряжение (RDS + MPX) | 9,0 в p-p | ||
| Рекомендуется RDS уровня | 3-11% MPX |
Начальная учетная запись и пароль: admin
Внешний вид и иллюстрации:
| Номер | Название | Объяснить |
| 1 | Работающего на постоянном токе 12 В | Мощность разъём блока. Подробнее см. Раздел 3,3. |
| 2 | Ethernet | Ethernet RJ-45 разъем. Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Коммутатор Ethernet, маршрутизатор или розетка. Управление Ethernet включает внутренний веб-сайт (ссылка на «Порт 2») И два отдельных пользовательских настраиваемых порта общего назначения (См. "Port3" и "Port4") предназначено для дистанционного управления Через протокол TCP или UDP. Кодировщик также работает без подключения кабеля. |
| 3 | USB | Разъем типа B стандарта USB. Этот порт указан как «Порт 1». Используйте USB для начальной настройки кодировщика или для его локального управления. Кодировщик также работает без подключения кабеля. |
| 4 | Выход с байонетным коаксиальным разъемом | Выход сигнала RDS на передатчик, модулированный на 57 кГц субарендер. Если петля/боковой переключатель установлен в положение петли, выход представляет собой сумму сигнала RDS и сигнал, подаваемый на входной разъем BNC. |
| 5 | Вход с байонетным коаксиальным разъемом | Дополнительный вход для синхронизации к сигналу пилота или для смешивания сигнала RDS с существующим сигналом модуляции. |
| 6 | Петля/сбоку | Позволяет добавить сигнал inputsignal к сигналу outputsignal. |
| 7 | GPIO | Дополнительные логические входы для прямого управления некоторыми сервисами RDS (TA, PROGRAM). Разъем является стандартным 6-pin типа PS/2. |
Упаковочный лист:
1 х FMUSER RDS-A энкодер
USB кабель (1 шт.);
2 х кабель с байонетным коаксиальным разъемом
1x12 V 2A источник питания
Гид по заказу:
RDS-A FMUSER подходит для работы с:
FSN5-50w
FSN5-150w
FSN5-350w
FSN5-600w
FSN5-1000W
Характеристики
- Бренд
- fmuser
- Упаковка
- Да
- Номер модели
- FMUSER RDS-A Encoder
- Supply voltage
- 12 V DC stabilized
- Supply current
- 280 mA
- Signal connectors
- unbalanced BNC
- Data connectors
- 1x USB (port 1), 1x Ethernet (port 2, 3, 4)
- Network protocols supported
- HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP
- RDS Services supported1
- TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA
- RDS Services supported2
- PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT+
- USB speed
- Switchable1200,2400,4800,9600,19200bps
- USB Mode
- 1 stopbit, 8 data bits, no parity, (no flow control)
- and USB Mode
- ASCII or UECP (SPB 490)
- TA switching
- software or external switch
- TA/EON1TA input
- TTL with 10kΩ pull-up,level or falling edge activated
- Program sets
- 2
- Program switch input
- TTL with 10 kΩ pull-up, level controlled
- Program set switching
- ASCII command, UECP command or external switch
- Subcarrier frequency
- 57 KHz
- Output level adjust
- 0.0 to 4.0 V p-p in 256 steps
- Bandwidth
- ± 2.4 kHz (50 dBc)
- Phase shift adjust
- Full range, in 9.5 deg. steps
- Recommended MPX voltage
- 1.3 - 8.0 V p-p
- Passthrough voltage gain
- 1 (0 dB)
- Pilot tone level
- min. 120 mV p-p
- - recommended FM deviation
- 6.8 KHz
- Pilot PLL capture range
- 8 Hz
- Stereo encoder pilot frequency required
- 19000 Hz ± 2 Hz
- Output impedance
- 100 Ω
- Recommended load impedance
- > 70 Ω
- Max. output voltage (RDS + MPX)
- 9.0 V p-p
- Recommended RDS level
- 3 - 11 % of MPX
