Напряжение, сопротивление, непрерывность, емкость Входной терминал для измерения тока переменного и постоянного тока до 10 А и тока Дисплей с подсветкой Удержания данных Диодный тест, плюс измерения частоты и рабочего цикла
|
Точность Технические характеристики |
Вольт переменного тока
(От 40 до 500 Гц)1 |
Диапазон |
Разрешение |
Точность |
6,000 V
60,00 V
600,0 V | 0,001 V
0,01 V
0,1 V | 1.0% + 3 |
|
DC Вольт | 6,000 V
60,00 V
600,0 V | 0,001 V
0,01 V
0,1 V | 0.5% + 3 |
|
AC милливольт | 600,0 мВ | 0,1 мВ | 3.0% + 3 |
|
Диод Тесты2 | 2,000 V | 0,001 V | 10% |
Сопротивление
(Омы) | 400,0 Ω
4,000 кОм
40,00 кОм
400,0 кОм
4,000 МОм
40,00 МОм | 0,1 Ω
0,001 кОм
0,01 кОм
0,1 кОм
0,001 МОм
0,01 МОм | 0.5% + 3
0.5% + 2
0.5% + 2
0.5% + 2
0.5% + 2
1.5% + 3 |
|
Постоянной ёмкости, универсальный конденсатор3 | 50,00 nF
500,0 nF
5,000 мкФ
50,00 мкФ
500,0 мкФ
1000 мкФ | 0,01 nF
0,1 nF
0,001 мкФ
0,01 мкФ
0,1 мкФ
1 мкФ | 2% + 5
2% + 5
5% + 5
5% + 5
5% + 5
5% + 5 |
Частота4
Гц
(10 Гц-100 кГц) | 50,00 Гц
500,0 Гц
5,000 кГц
50,00 кГц
100,0 кГц | 0,01 Гц
0,1 Гц
0,001 кГц
0,01 кГц
0,1 кГц | 0.1% + 3 |
|
Рабочий цикл4 | 1% до 99% | 0.1% | 1% типичный5 |
Переменного тока
(От 40 до 200 Гц) | 4,000 A
10,00 A | 0,001 A
0,01 A | 1.5% + 3 |
|
Постоянный ток | 4,000 A
10,00 A | 0,001 A
0,01 A | 1.5% + 3 |
| Все AC, Hz и рабочий цикл указаны с 1% до 100% диапазона. Входы ниже 1% диапазона не указаны. Как правило, открытая Проверка цепи напряжения составляет 2,0 в, а ток короткого замыкания <0,6 мА. Технические характеристики не включают ошибки из-за тестовой емкости свинца и емкости пола (может быть до 1,5 nF в диапазоне 50 nF). Все AC, Hz и рабочий цикл указаны с 1% до 100% диапазона. Входы ниже 1% диапазона не указаны. Обычно это означает, что частота составляет 50 Гц или 60 Гц, а рабочий цикл-от 10% до 90% |
|
Функция |
Защита от перегрузки |
Входное сопротивление (номинальное) |
Общий режим отклонения |
Нормальный режим отклонения |
|
Вольт переменного тока | 600 V1 | > 10 МОм <100 pF2 | > 60 дБ на dc,
50 Гц или 60 Гц | И минус; |
|
AC милливольт | 600 мВ | > 1 м, <100 пФ | > 80 дБ при 50 Гц или 60 Гц | И минус; |
|
DC Вольт | 600 V1 | > 10 МОм <100 pF | > 100 дБ на dc,
50 Гц или 60 Гц | > 60 дБ при 50 Гц или 60 Гц |
| 6x105 в Гц Макс Для mV (AC) входное сопротивление составляет приблизительно 1 МОм. |
|
Общие характеристики |
|
Максимальное напряжение между любым терминалом и заземлением | 600 V |
|
Дисплей (ЖК-дисплей) | 6000 отсчетов, обновления 3/сек |
|
Тип батареи | 2 AAA, NEDA 24A, IEC LR03 |
|
Срок службы батареи | 200 часов минимум |
|
Температура |
|
Рабочая | От 0 °C до 40 °C |
|
Коробка для хранения | -30 °C до 60 °C |
|
Относительная влажность |
|
Рабочая влажность: | Без конденсации при <10 °C
≤90% при 10 °C до 30 °C; ≤75% при 30 °C до 40 °C |
|
Рабочая влажность, диапазон 40 МОм | ≤80% при 10 °C до 30 °C; ≤70% при 30 °C до 40 °C |
|
Высота над уровнем моря |
|
Рабочая | 2000 м |
|
Коробка для хранения | 12000 м |
|
Температура коэффициент | 0,1 X (указанная точность)/°C (<18 °C или> 28 °C) |
|
Защита предохранителя для входов тока | 11A, 1000 V Быстрый Предохранитель, только заданная деталь |
|
Размеры (HxWxL) | 142 мм x 69 мм x 28 мм |
|
Вес | 200 г |
|
Ip-рейтинг | IEC 60529: IP 40 |
|
Безопасность | IEC 61010-1: 600 V CAT III, степень загрязнения 2 |
|
Электромагнитный Защита окружающей среды | IEC 61326-1: портативный |
|
Электромагнитный Совместимость | Применяется только для использования в Корее. Оборудование класса А (промышленное Вещательное и коммуникационное оборудование)1 |
| 1Этот продукт отвечает требованиям для промышленного (класса А) электромагнитного волнового оборудования и продавца или пользователя должны принять к сведению его. Это оборудование предназначено для использования в бизнес-среде и не используется в домашних условиях. |
| Название модели | Описание продукта: |

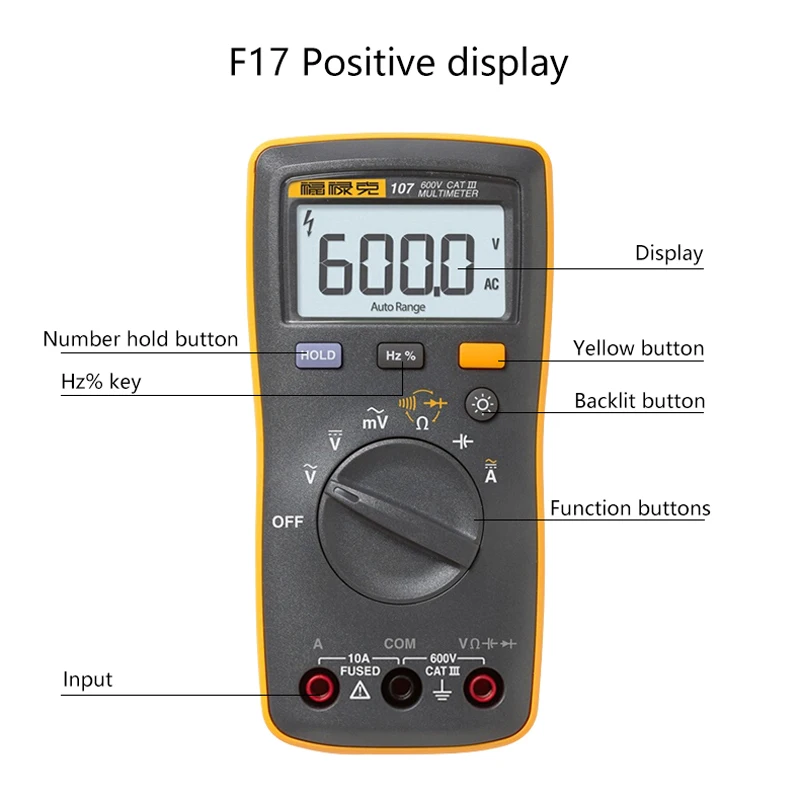

| Fluke 107 | Включает в себя:
Fluke 107 пальмовый цифровой мультиметр с частотой, диодный тест Тесты провода Инструкция по эксплуатации |
|
