Описание

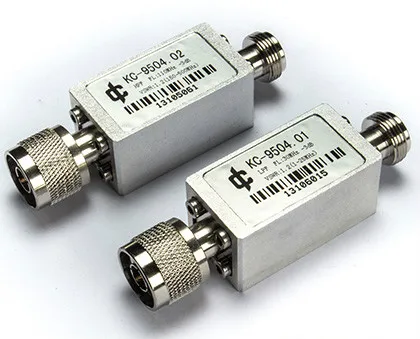

KC9504.02 HPF
Этот фильтр устанавливается в передней части KC901H (как правило, входной конец) для устранения сжатия сигнала интермодуляции второго заказа в динамический диапазон при отладке большого выемки.
Это приложение должно быть использовано при отладке дубликатов. не используйте приложение, в части частоты, изоляция визуального диапазона около 70 дБ; с этим креплением, визуальный диапазон изоляции обычно составляет до 110 дБ (типичное значение).
Частота Отключения: 110±5мгц
Снижение частоты: 3 дБ
Пропуск частиц
150 ~ 500 МГц не более 1 дБ
Потери эхо
150 ~ 500 МГц быть лучше than20dB
Застревание в полосе потери
40 ~ 50 МГц лучше than50dB
Stay110 ~ 150 МГц, 500 ~ 3000 МГц стандартная потеря вставки в диапазоне 1 дБ
Примечания:Этот фильтр не применяется к KC901E.
