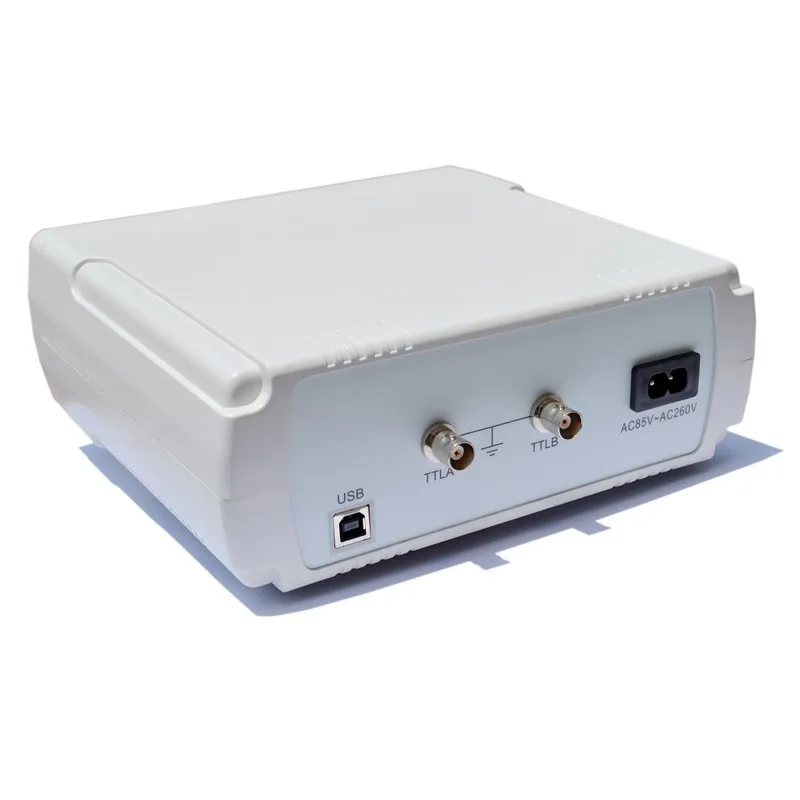

FeelTech FY3224S 24 МГц NC двухканальный произвольный сигнал генератор DDS источник сигнала частотомер генератор сигналов

FY3200S серия функции/генератор сигналов произвольной формы с использованием CMOS больших интегральных схем, высокоскоростной микропроцессор, Внутренняя схема с использованием активный кристалл делает справочную стабильность сигнала высокой. Технология поверхностного монтажа, значительно улучшая инструмент защиты и долговечности. Общие особенности работы с одной кнопкой, значительно улучшая работоспособность и практичность инструмента!

Прибор имеет двойную функцию/произвольный выход сигнала, может производить синус, квадрат, треугольник, пандус, пульс, лорентз пульс, несколько аудио, безшумное правило, электрокардиограмма, трапециевидные импульсы, синклейр импульсный, узкий импульсный гаусский белый шум, Амплитудная форма сигнала, частотная модуляция сигнала, и пользовательские формы сигналов. Приборы также имеет двойную выходной сигнал от транзисторно-транзисторных логических схем (фазы регулируемый). Инструмент поставляется с частотным измерителем 100 МГц и функциями счетчика для удовлетворения потребностей в измерениях большинства приложений, продукт также имеет линейную и логарифмическую функцию развертки, которая может быть установлена для сканирования диапазона частот и времени сканирования.

Два Канала CH1 и CH2 полностью симметричны, Параметры каждого канала можно установить самостоятельно. Максимальная амплитуда выходного сигнала до 20Vpp, FY3224S два выходных сигнала могут быть как 24 МГц. Частота выходного сигнала, амплитуда, смещение, фаза и так далее могут достичь контроля процесса (инструмент может отображать амплитуду выходного сигнала, фазу, форму сигнала и другие параметры информации, сделать вашу работу более интуитивной). Является инженером электроники, лаборатории, производственных линий и обучения, исследования идеального оборудования!

Модель прибора FY3200S последних двух цифр 00 показывает ограничения (МГц) частоты синусоидальной волновой инструмент на модели. Пример: FY3206S, 06 означает модельную синусоидальную выходную частоту до 6 МГц.

Особенности:

1. Использование технологии DDS прямого цифровой Синтез для генерирования точного, стабильного, низкого искажения выходного сигнала;

2. CH1 и CH2 полностью симметричные два канала, каждый канал можно самостоятельно установить параметры.

3. Поддержка пользовательских форм сигналов, каждый произвольный сигнал глубины памяти 2048*12 бит, 250 МСА/с частота дискретизации;

4. С выходом burst, выбираемый ручной триггер, внутренний и внешний триггер CH2 триггер три режима триггера, которые позволяют блоку к любому выходу 1 ~ 1048575 всплесков;

5. Измерение: инструмент поставляется с 100 МГц функциями счетчика частоты и счетчик импульсов

6. Минимальная амплитуда сигнала достижимая 10 mVpp, до 20Vpp, уровень смещения выходного сигнала-10 V ~ 10 V Произвольная регулировка

7. Генератор сигналов до 12 бит в ширину, форма выходного сигнала более деликатная, искажение формы сигнала уменьшено

8. С полными функциями CNC, дисплеем и цифровой регулировкой фазный ток выходного сигнала амплитуды, смещения, частоты, рабочего цикла и двух сигналов

9. После подключения прибора к компьютеру, вы можете использовать компьютер через функции и параметры генератора сигнала управления ПК, и можно изменить на компьютере, чтобы загрузить произвольную форму сигнала форма выходного сигнала к прибору

Сообщение функции: последовательной связи, протокол полностью открыты, удобный вторичного развития

11. Высокая точность частоты: точность частоты может достигать значения 10-6

12. Высокочастотное Разрешение: полный диапазон разрешения частоты 10 МГц

13. Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, сигнал и другие параметры следуют функции, прост в использовании

14. Функция сканирования: Частотная Линейная развертка и логарифмическая функция развертки, запуск сканирования и конечные точки можно установить

15. Характеристики хранения: можно хранить 20 групп параметров состояния инструмента, заданных пользователем, можно позвонить для воспроизведения

16. Режим работы: Управление клавишами, ЖК-дисплей 1602 на английском языке, параметры прямой цифровой настройки или ручка непрерывной регулировки

17. Защита входного напряжения: расширенный диапазон входного сигнала AC85V для широкого напряжения AC240V

18. Защита от короткого замыкания: все выходы сигнала могут работать при перегрузке короткого замыкания 60 s

19. С FYV2000 серии или FPA1000 Усилители серии, сигнал в DC-3MHz пропускная способность, стабильный выходной мощности более 20 W без искажений сигнала, FPA1016 выходная мощность до 60 Вт.

Выходной сигнал параметры

Выход каналы: главный и sub-волна двусторонний высокоскоростной независимых Выход.

Выходной сигнал: синусоидальный, квадратный, треугольник, пандус, пульс, пульс Лоренца, несколько аудио, неправильный шум, электрокардиограмма, трапециевидные импульсы, Синклер, узкий пульс, гаусский белый шум, Амплитудная форма, частота модуляции сигналов

И пользовательские формы сигналов.

Выходная Амплитуда: ≥20Vp-p (без нагрузки)

Выход сопротивление: 50Ω ± 10%

Смещение постоянного тока: ± 10 V

Частота Разрешение: 0,01 Гц (10 МГц)

Частота Точность: ± 5 × 10-6

Стабильность частоты: ± 2 × 10-6/3 ч

Искажение синусоидальной волны: ≤0. 8% (Контрольная частота 1 кГц)

Треугольная линейность ≥98% (0,01 Гц ~ 10 кГц)

Квадратный волновой подъем и время падения: ≤20ns (Контрольная частота 100 кГц, 10Vpp)

Диапазон квадратных волн: от 0.1% до 99.9%

Выходной сигнал от транзисторно-транзисторных логических схем: CH1 и CH2 канала и двойной синхронный ttl уровень Выход, регулируемый фаза

Запас:> 3Vp-p

Коэффициент выхода вентилятора:> 20 ttl нагрузки

Рост уровня ttl и время падения ≤20ns

Счетчик частоты функции

Диапазон подсчета: 0-4294967295

Диапазон частот измерения: 1 Гц ~ 100 МГц

Вход Амплитуда: 1Vp-p ~ 20Vp-p

Функция сканирования: Эта функция имеет только первичные волны

Режим сканирования: Линейная развертка, бревна

Частотный диапазон: произвольный набор начальной и конечной точек

Диапазон сканирования частоты: Предустановленная частота M1 ~ M2

Скорость сканирования: 1 s ~ 999 s/шаговый

Другое Особенности

Дисплей: ЖК-дисплей 1602 на английском языке

Функции хранения и передачи: M0-M19 (M0: передача по умолчанию)

Размеры: 200 мм (длина) × 190 мм (ширина) × 90 мм (высота)

Вес: 550 г (голый металл), аксессуары (150 г)

Функция пчеловода: для установки открытия или закрытия программы

Процесс изготовления: технология поверхностного монтажа, большие интегральные схемы, высокая надежность, длительный срок службы

Эксплуатационные характеристики: все основные операции, плавная регулировка ручка

Условия окружающей среды: Температура: 0 ~ 40 °C влажности по уровню поверхности: <80%

Рабочее напряжение: AC85 ~ AC260V
