FeelElec SGP3005 генератор сигналов 5 МГц цифровой контроль DDS функция генератор сигналов частотомер произвольный

Описание

FeelElec SGP3005 генератор сигналов 5 МГц цифровой контроль DDS функция генератор сигналов частотомер произвольный

Частота
SGP3002 (2 МГц)			SGP3005 (5 МГц)		SGP3010 (10 МГц)	SGP3015 (15 МГц)
Синуса		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 10 МГц	0 ~ 15 МГц
Квадратной формы		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Пандус/Треугольники		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Пульс		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Ttl		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Прочие ожерелья и подвески		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Разрешение		10 МГц (0,01 Гц)
Точность		±5×10-6
Стабильность		±1×10-6/3 часа
Импеданс		50Ω±10% (Типичный)
Характеристик формы волны
Осциллограмм			Синус, квадрат, треугольник, пилообразный, импульсный, 4 квадратных импульса, 8 квадратных импульсов
Сигналов Длина			2048 точек
Отбор проб скорость			200MSa/s
Вертикальный Разрешение			12 бит
Синуса			Гармоническое подавление			≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц);
			Суммарный коэффициент гармонических искажений			<0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратной формы			Время нарастания/спада			≤20ns
			Выброс			≤7. 5%
			Рабочий цикл			1% ~ 99%
Зуба			Линейность			≥98% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда			10mVpp ~ 20Vpp
Амплитуда Разрешение			1 мВ (аттенуат 20 дБ)
Амплитуда стабильности			±0. 5%/5小时
Амплитудно-это действительно плоский экран			± 5% (<10 МГц); ± 10% (> 10 МГц);

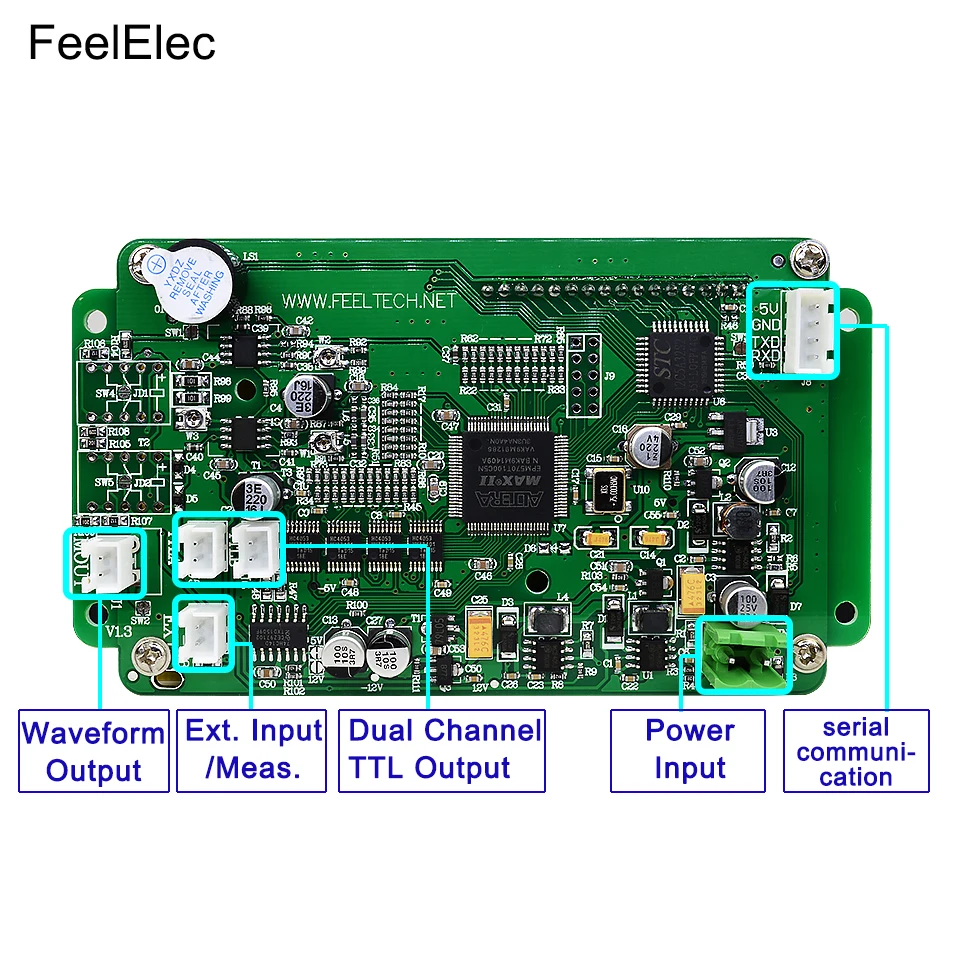

Сигналов Выход
Импеданс		50Ω±10% (Типичный)
Защита		Все клеммы могут работать более 60 секунд при коротком замыкании нагрузки.
Dc офсетная печать
Офсетная печать диапазон			± 10 V
Офсетная печать Разрешение			0,01 в (0,001 в ослаблено)
Ttl выход
Электрический уровень амплитуды			> 5Vpp
Разветвителя			> 20 ttl нагрузки
Время нарастания/спада			≤20ns
КМОП-матрица выход
Низкое электро уровня			<0,3 V
Высокая электрический уровень			1 V ~ 10 V
Время нарастания/спада			≤20ns
Измерение наружных размеров
Частотомер			Диапазон			1 Гц ~ 60 МГц
			Чувствительность			Время ворот 1 S
Счетчик			Диапазон			0-4294967295
			Соединительная муфта			Переменного тока
			Режим работы			Руководство по эксплуатации
Напряжение Вход диапазон			0.7Vpp ~ 20Vpp
Развертки
Развертки Тип			Линейный, логарифм
Развертки объекты			Частота
Время развертки			1 S ~ 999 S/шаг
Диапазон развертки			Исходное положение и конечное положение могут быть выбраны произвольно.
Общие характеристики

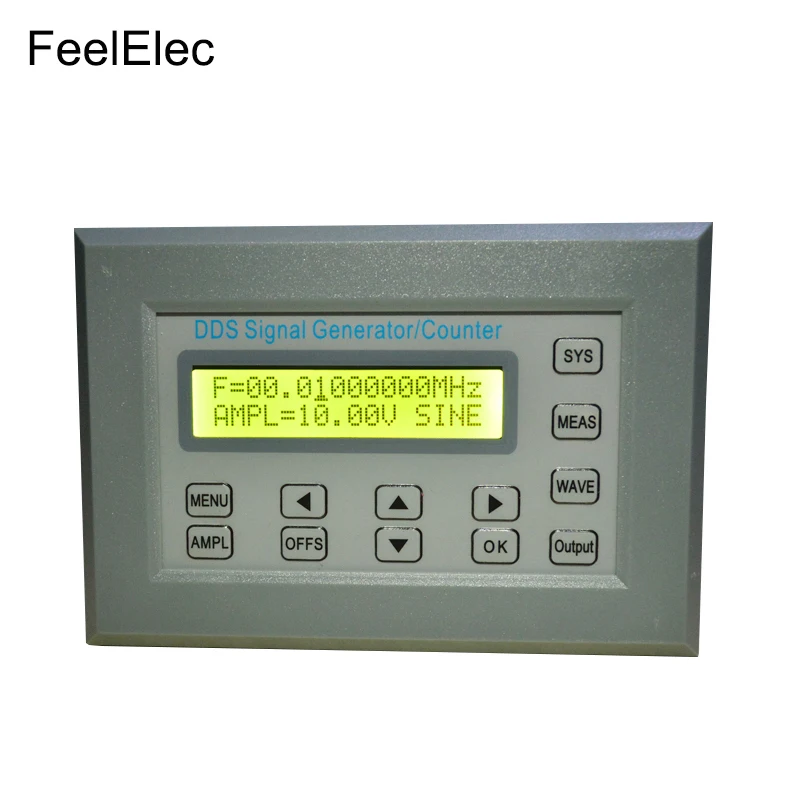

Дисплей	Режим			LCD1602
Сохранить и нагрузки	Количество			30
	Позиция			ADDR 01 К ADDR 30
Интерфейс	Тип			USB-последовательный интерфейс.
	Общении Скорость			9600bps
	Протокол			Режим командной строки, протокол Полный открытый.
Мощность	Напряжение Диапазон			DC12V
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопка управления
Защита окружающей среды	Температура: 0 ~ 40℃ Влажность: ﹤80%
Измерение	130 мм (длина) x90мм (ширина) x36мм (высота)
Вес	Основная машина (150 г), аксессуары (150 г)
