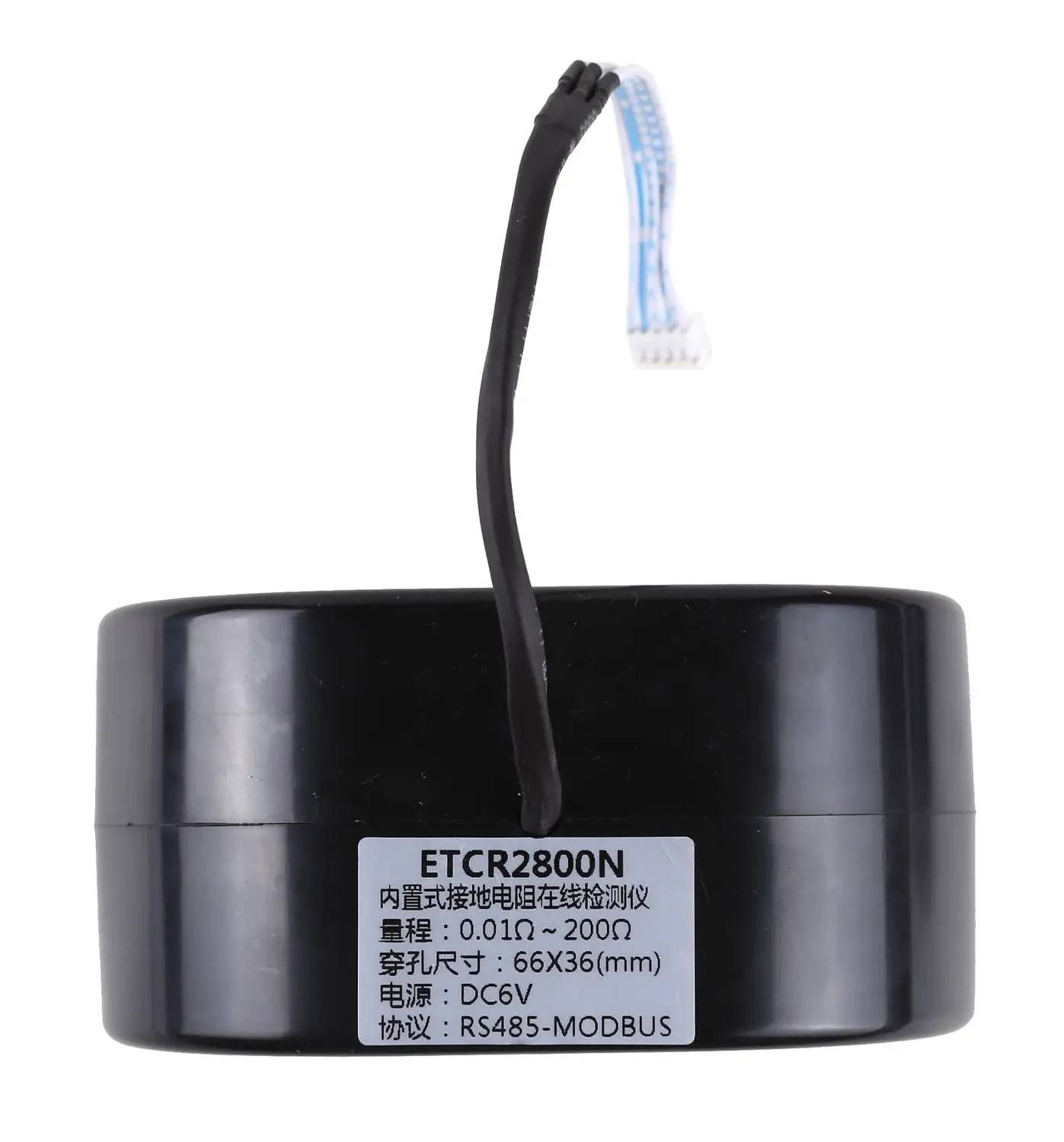

ETCR2800N встроенный Бесконтактный измеритель сопротивления заземления для онлайн-мониторинга состояния соединения заземления вниз

1. Краткое описание:

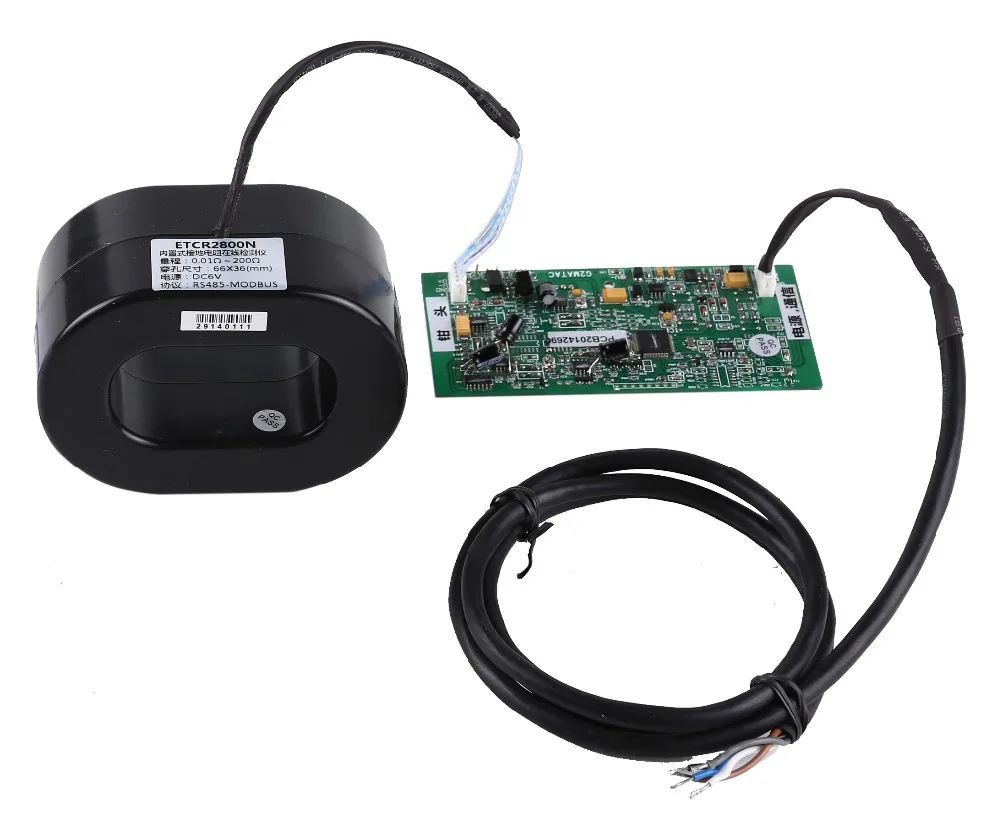

Встроенное Бесконтактное Сопротивление заземления детектор в режиме реального времени наша компания посвящает себя Сопротивление заземления испытания технические исследования еще один новый высокотехнологичный продукт более десяти лет, построенный для онлайн мониторинга заземления вниз состояние соединения свинца, сопротивление заземления обратного замыкания и сопротивление обратного соединения металла хорошо спроектированы. Онлайн тестирование, Бесконтактное измерение, провод заземления проходит через отверстие, в режиме реального времени онлайн тестирование. Детектор предоставляет RS232 и RS485 сигнальный интерфейс, обеспечивает Стандартный MODBUS-RTU протокол связи. Детектор и монтажная плата могут быть встроены в другие ящики оборудования, что удобно для вторичной интеграции развития.

Бесконтактное Сопротивление заземления детектор в режиме реального времени широко применяется в электроэнергетике, телекоммуникациях, нефтехимических, железных, метеорных, военных и других отраслях промышленности, строительных мощностях, электроэнергетике, электрическом оборудовании, склад и нефтяная депо молнии защиты заземления, защитная заземление, или рабочая заземление, А также применяется в противоугонном отслеживании для наземного провода и металлического кабеля.

Бесконтактное Сопротивление заземления детектор в режиме реального времени может быть самостоятельной установкой для использования, а также может организовать провод или беспроводную сетевую систему.

2. Технические характеристики:
Функция	Сопротивление заземления обратной цепи на-мониторинг электролинии, соединение сопротивления возврата металла на мониторинг электролинии, мониторинг состояния заземления, Заземление провода и металлический кабель Анти-кражи мониторинга.
Питание	Детектор: DC6V ~ DC9V, 50ma Макс.
Диапазон сопротивления	0,01 Ω ~ 200 Ω
Разрешение	0,001 Ω
Диапазон индикации	0,00 Ω ~ 500Ω
Точность	± 2% rdg±3dgt (20 °C ± 5 °C, ниже 70% RH)
Детектор размеры	110 мм × 80 мм × 55 мм
Размеры печатной платы	166 мм × 56 мм × 20 мм
Провод заземления перфорация Размеры	60 мм × 36 мм, закрытый режим
Указание переполнения	Когда значение шоу превышает 500Ω, детектор высылает «олом»
PCB Интерфейс	J1: выход сигнала, входной интерфейс источника питания
	J2: детектор и PCB интерфейс
J1 идентификатор	P +: Входной анод источника питания;
	P-: Входной катод источника питания;
	GND: сигнальный катод, соединяется с входным катодом источника питания с помощью короткого замыкания
	R +: выходной анод сигнала
	R-: выходной катод сигнала
J2 идентификатор	I +, I-: Текущий интерфейс катушки
	U +, U-: катушка напряжения интерфейс
	Заземление: соприкосновения
Соединительная линия	Однометровый длинный провод (5 ядер экранированный провод)
Подключение идентификатор	Красный/коричневый --- входной анод источника питания;
	Черный --- входной катод источника питания;
	Синий --- RS485 сигнальный анод;
	Серый --- RS485 сигнальный катод;
	Белый --- аналоговый заземление (вход источника питания катод может соединяться с аналоговым заземлением с помощью короткого замыкания)
Протокол Стандартный	RS232, RS485 или MODBUS-RTU протокол связи
Качество	Детектор: 680 г
Рабочая Температура температуры и влажности	-20 °C ~ 55 °C; 20% RH ~ 90% RH
Humiture, ошибка	В 5%
Переключения	Автоматическое переключение
GND интерференционный ток	Запрещена
Внешнего магнитного поля	<40A/м
Внешнего электрического поля	<1/м
Длительность одиночного измерения времени	Около 0,5 секунд
Мощность потребления	50ma Макс.
Установка	Провод заземления через отверстие центра детектора
Установка требования	Монтажная плата должна быть встроена в другие ящики оборудования, избегайте дождя и воды
Режим питания	Внешний источник питания (оснащен пользователя)
