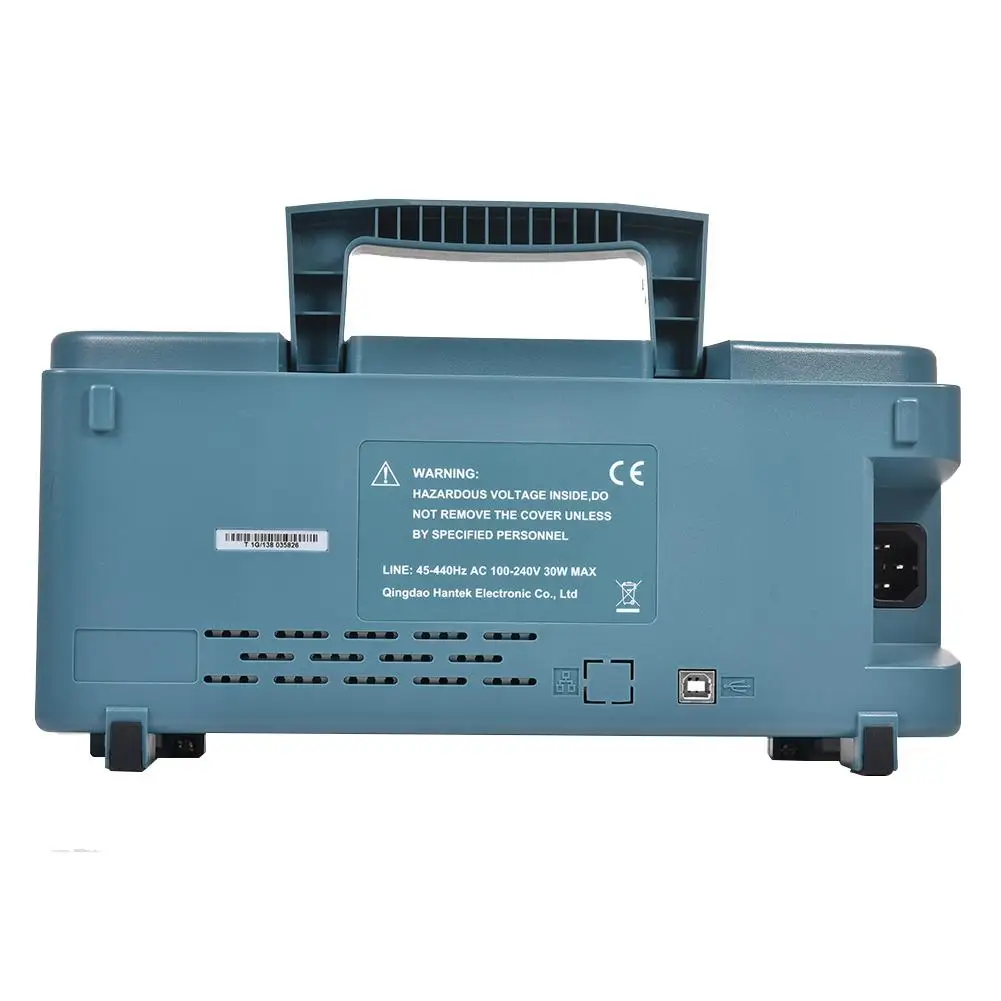

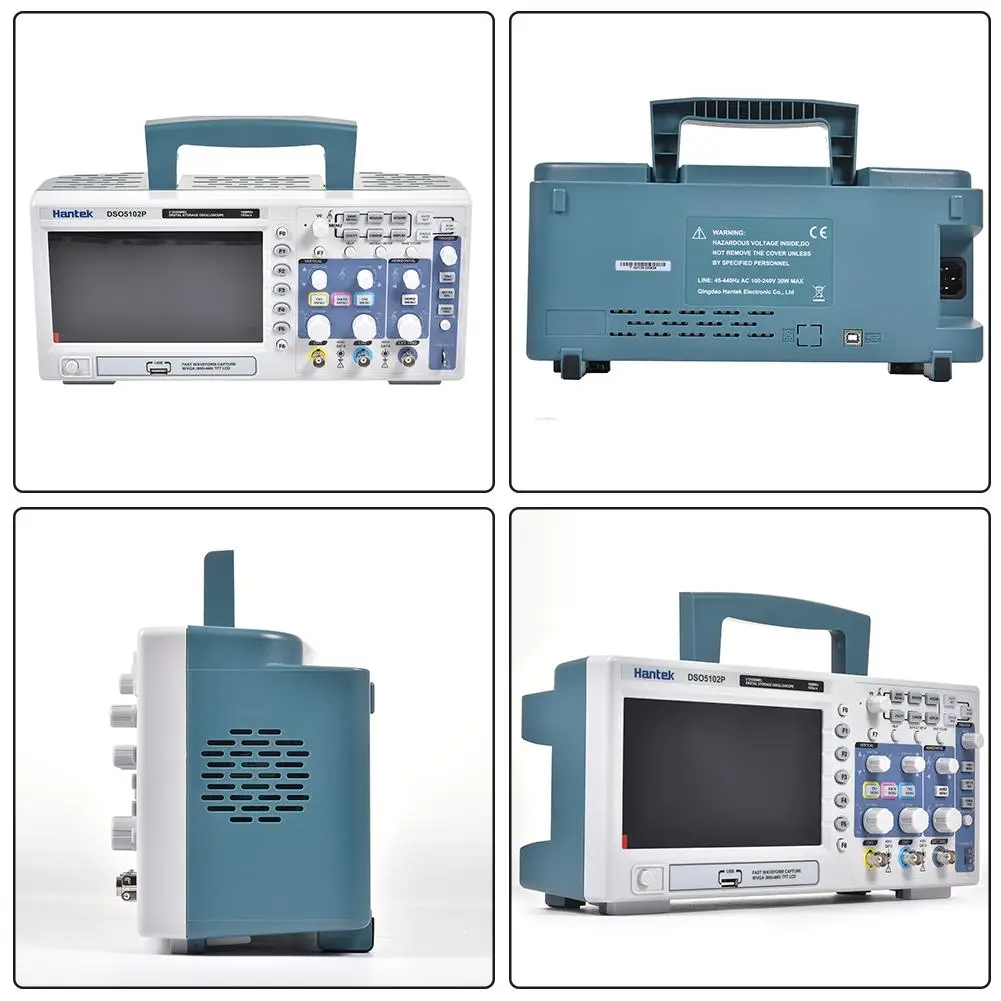

ЕС/США Plug DSO5072P портативный 70 МГц цифровой портативный осциллограф USB осциллограф 2 канала

Описание

Пункты маркированного списка:
1. Полоса пропускания 70 МГц: осциллограф имеет частоту дискретизации 1GSa/s в реальном времени.
2. Большой Экран дисплея: большой (7,0 дюйма) цветной дисплей. WVGA (800x480); Длина записи до 40 k.
3. Режимы запуска: ширина края/импульса/линия опционально видео/наклон/таймаут и т. Д.
4. Автоматические измерения: осциллограф поставляется с четырьмя математическими функциями, включая стандарт FFTs.
5. Четыре Математические Функции: осциллограф предоставляет программное обеспечение для анализа ПК в реальном времени. VGA опционально.

Особенности:
70 МГц полоса пропускания
1GSa/s частота дискретизации в реальном времени
Большой (7,0 дюйма) цветной дисплей

Параметры:
Модель: DSO5072P
Пропускная способность: 70 МГц
Канал: 2
Выборка в реальном времени: 1GSa/s
Эквивалентный образец: 25GSa/s
Глубина хранения: 40 K
Время нарастания: 5ns
Точность базы времени: ± 50 ppm
Диапазон времени: 4ns/div-40s/div
Вход сопротивление: 1mом
Вольт/сетка диапазон: 2mV/сетка, 5 V/сетка
Преобразователь A/D: 8 бит
Диапазон положения: ± 50 в (5 В/div), ± 40 В (2 в/div? 500 мВ/див), ± 2 в (200 мВ/див? 50мв/див), ± 400мв (20мв/див? 2mV/div)
DC усиления точность:
± 3% в обычном или среднем режиме сбора, 5 В/div до 10 мВ/div;
± 4% в обычном или среднем режиме сбора, 5 мВ/div до 2 мВ/div
Лимит полосы пропускания: 20 МГц
Тип триггера: край, видео, пульс, наклон, замедленная съемка, альтернатива
Источник запуска: CH1, CH2, EXT, EXT/5, AC line
Математика: +,-, x, ÷, FFT
Измерение курсора:
Разность напряжения между курсорами: ΔV;
Разница во времени между курсорами: △T;
Взаимный △T в герцах (1/ΔT);
Автоматическое измерение: частота, период, средняя, Pk-Pk, период RMS, минимум, максимум, время подъема, время падения, + ширина импульса,-ширина импульса, задержка 1-2 подъема, задержка 1-2 падения, + рабочий цикл, рабочий цикл, Vbase, Vtop, Vmid, Vamp, overshoot, предустановка, Период Средний, период RMS, FOVShoot, RPREShoot, BWIDTH, FRF
Дисплей: 7 "TFT 16 K цветной ЖК, 800*480 точек

Упаковочный лист:
1 * осциллограф
2 * зонд
1 * USB кабель
1 * ЕС/США кабель питания
1 * Сменные Тестовые провода и их аксессуары

1 * CD-диск
