ЕС,! DE со! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 в 4000 об/мин фрезерный станок Лазерная плазма+ BLDC-8015A-4 ЧПУ LONGS

Отличные новости от Longsmotor! Доставка из Германии со склада для клиентов Европейского союза!Никаких таможенных пошлин, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка DHL!

Данный товар включает в себя:

1 шт.Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 W 24 V 4000 об/мин

1 шт. бесщеточный двигатель постоянного тока Драйвер BLDC-8015A, 18-80в постоянного тока

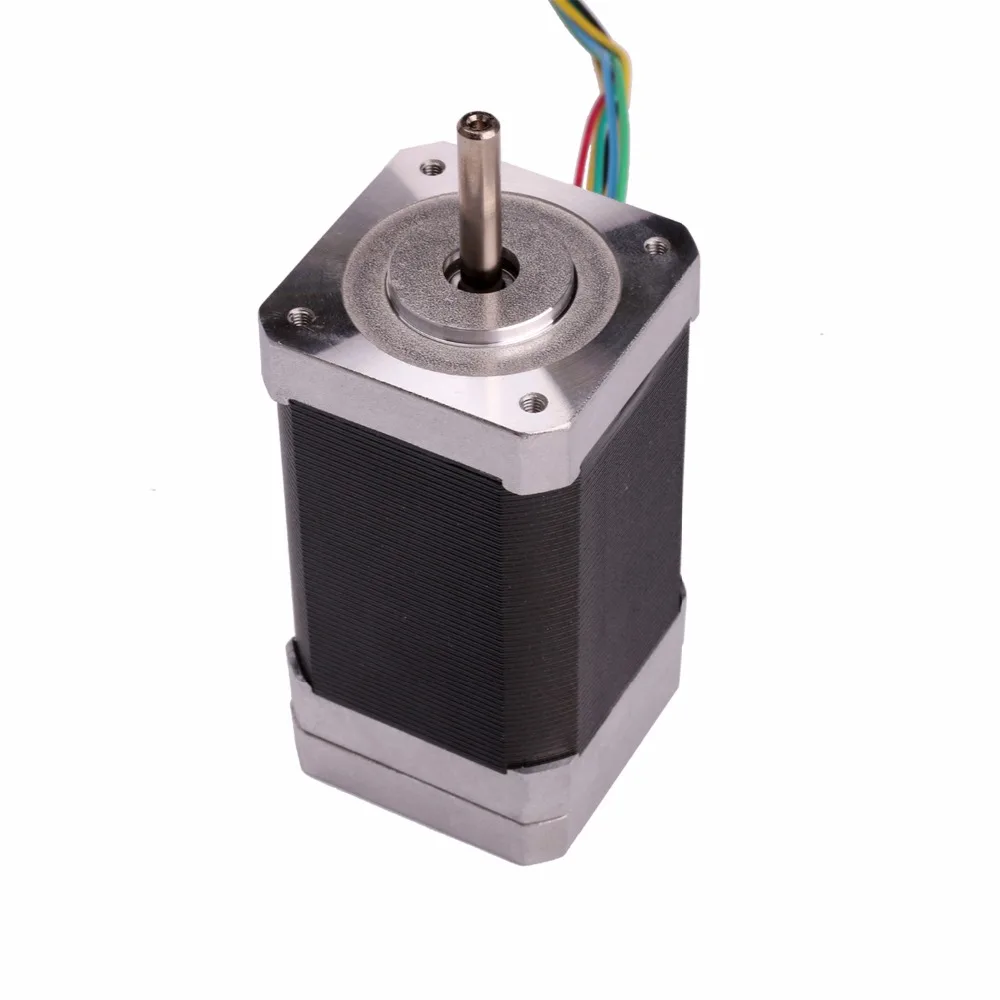

1.Бесщеточный двигатель постоянного тока Nema 17

ЕС,! DE со! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 в 4000 об/мин фрезерный станок Лазерная плазма+ BLDC-8015A-4 ЧПУ LONGS

2. Бесщеточный драйвер двигателя постоянного тока BLDC-8015A (BLDC-8015A-4)

Особенности:

SPWM, скорость/сила тока, близкая технология петли, плавное вращение Плавный крутящий момент в диапазоне скоростей (8000 об/мин Макс.) 1: 75 Макс. Регулирование скорости 60 °/300 °/120 °/240 ° Регулируемый Электрический угол Регулировка скорости: Потенциометр регулировки/аналоговый вход Запуск/шаг, быстрый тормоз, CW/CCW вращение переключения Выход скорости, сигнал тревоги (O. C.) Перегрузки по току, перенапряжения, перегрузки по напряжению

Параметры:

Электрические параметры (Tj = 25 °C)

Мощность	24 ~ 80 В постоянного тока, емкость: до моторов
Выходной ток:	Номинальная 15А, пиковая 45А (≤3)
Режим вождения	SPWM
Изоляции разрешения.	> 500 МОм
Прибор для тестирования Диэлектрической прочности	500 V/мин
Вес	Около 300 г

Окружающего требование

Вентилятор охлаждения	Само круто
Защита окружающей среды	Держите подальше от масла, пыли и кислого газа
Температура	0 °C ~ + 50 °C
Влажность	<80% относительной влажности
Вибрация	5,7 м/с2。Макс.
Температура хранения.	-20 °C ~ + 125 °C

Функция Описание:

Источник питания: DC +; DC-

Напряжение: 24 ~ 80DC, обычно применяется Линейный источник питания (приложение), напряжение пульсации выше 50 в может

Ущерб драйвер.

Выходной ток LPS должен быть на 60% больше, чем у водителя. В чехол из импульсный источник питания светодиодного табло (настоятельно рекомендуется) применяется, пожалуйста, обратите внимание на информацию о наличии товара и проверьте вашу силу тока удовлетворить мотор в настоящее время.

Внимание: неправильное подключение может привести к повреждению драйвера.

Выбор регулировки скорости (RV; AVI)

1. Настройка скорости с помощью потенциометра (RV). dipswitch SW2 должен быть включен, чтобы включить эту функцию. CW вращать

Потенциометр увеличит скорость. Скорость КНО вниз.

2. Настройка скорости по аналоговому входу (AVI). Для включения этой функции dipswitch SW2 должен быть выключен. terminal терминал AVI

Принимаем напряжение 0 ~ 5 В или PWM сигнал от контроллера 。

Терминал AVI с входным сопротивлением 100 K, потребляемый ток ≤5ma 。С помощью таблицы размеров

SW2	Команда	Скорость регулировки	Comman	В настоящее время
На	RV	CW-speed up, CCW-speed down	-	-
OFF	AVI	0 ~ 5 V Аналоговый вход	Напряжение 0 ~ 5 В	≤5ma
OFF	AVI	PWM	1 кГц рабочий цикл	-

Для регулировки скорости можно использовать только один из двух режимов (должен быть включен другой режим). Как только применяется терминал AVI, потенциометр (RV) должен быть повернут КНО в минимальное положение. PWM сигнал составляет 5 в ttl уровень.

Запуск/остановка (ENBL)

Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В.

Оптическая муфта короткого замыкания делает двигатель работать, это открытая цепь делает остановку двигателя.

Смотрите ниже цепи

Вращение CW/CCW (F/R)

F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В.

Двигатель работает в CCW, когда оптический соединитель короткого замыкания, двигатель работает в CW, когда оптический соединитель является открытой цепью.

Внимание: Не меняйте последовательность соединения фазовых проводов двигателя для переключения направления вращения.

Команда тормоза двигателя (BRK)

BRK терминал применяется для быстрого остановки вращения. Мотор будет останавливаться обычно в течение 50 мс. Но инерция нагрузки не может превышать 2 раза Инерции Двигателя, в противном случае тормоз вызовет сигнализация для водителя.

Время ускорения и замедления должен быть осуществлен в контроллера в чехол из-за слишком большая нагрузка инерции,

И пожалуйста, не используйте функцию тормоза в таком состоянии.

Оптическая муфта короткого замыкания будет тормозить двигатель, Оптическая муфта открытой цепи релиз двигателя для запуска.

Настройки различных Электрический угол

Dipswitch SW1 может быть настроен для установки моторов с различными электрическими ангелами

SW1
На	120 ° или 240 ° сигнал холла, они находятся в обратном направлении вращения
OFF	Сигнал зала 60 ° или 300 °, они находятся в обратном направлении вращения

Выходная скорость вращения двигателя (скорость)

Пульс, генерируемый водителем, пропорционально скорости двигателя, (изолированный выход O.C.) он может быть увеличен, чтобы быть случайным уровнем. 6 многочастотный обработанный выход.

Скорость двигателя = 60 × скорость (импульсный freq.)/импульсы на об. Мотора; p. p. r = Двигатель полюса пары × 6

Сигнал тревоги (ALM)

Драйвер включится режим защиты и остановки двигателя Бег в чехол от перегрузки по току, защита от перенапряжения, короткого киукуит, стойло, светодиодный на драйвер будет светильник, и сигнал алм будет в наличии.

Пожалуйста, отрежьте блок питания водителя, проверьте проводку и напряжение.

Высокое напряжение не допускается для большого инерционного двигателя, так как это может привести к частым запуску/остановке и сигналу перенапряжения.

Схема этой функции относится к рис. 2.

Терминалы Описание

Терминал mark	Описание продукта:
DC +; DC-	Напряжение поставки драйвер
U; V; W	Для того чтобы поехать на автомобиле потенциальных клиентов. Убедитесь в правильности подключения к проводам двигателя.
REF +; REF-; HU; HV; HW	Подключение датчика Холла, REF +; REF-для питания холла. Убедитесь в правильности подключения к залам.
AVI; ENBL; F/R; BRK; Vcc	Управление входом, см. Изображение ниже
Скорость; ALM	Выход сигнала, (O. C.)
