ЭМС EMI близкое поле проводимости зонда, радиационная коррекция простой Магнитный зонд 9 кГц-6 ГГц тип I

Особое напоминание:

\
Похожие продукты

Это звено просто зонд, не включает патч-корды SMA, РЧ-усилители, SMA к N головкам и так далее.

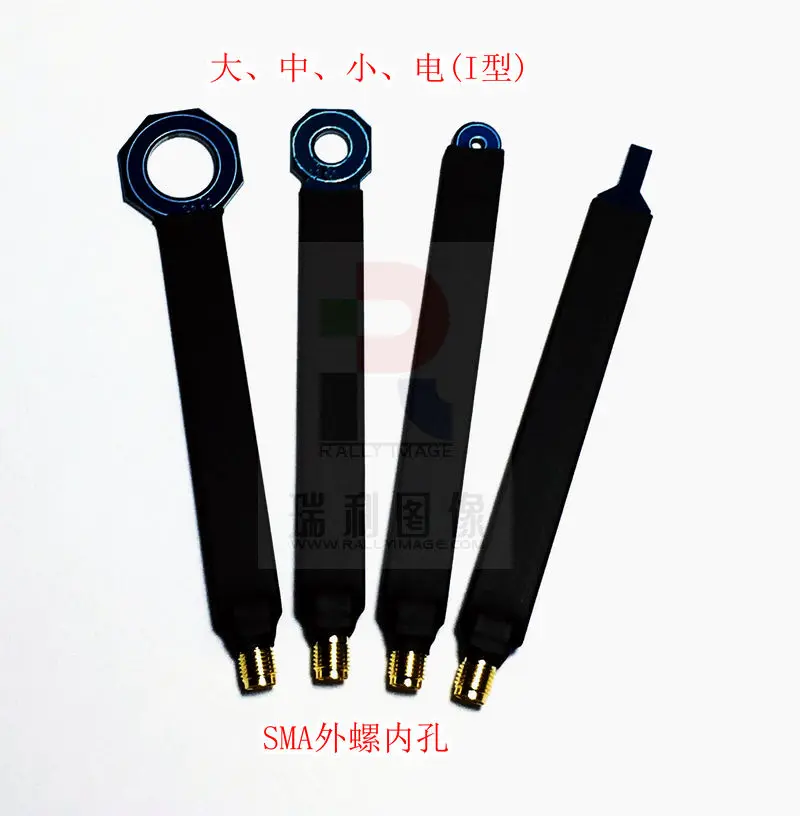

Введение в печатную плату простой EMC рядом с полем зонд магнитного поля (тип I):

\
Похожие продукты

Зонды магнитного поля для больших, средних, малых и электрических зондов поля в основном используются для выпрямления излучения EMI пространства.

\
Похожие продукты

Датчик магнитного поля extra large (тип III) в основном используется для выпрямления проводимости EMI.

\
Похожие продукты

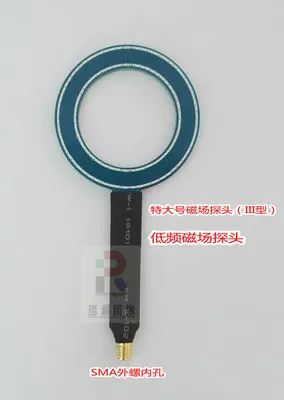

Очень большой (тип III): зонд имеет ширину профиля около 5 см, толщину около 4,2 мм и длину около 10 см.

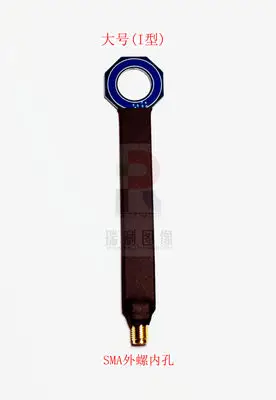

Большой размер: ширина профиля зонда около 2,1 см, толщина около 2,3 мм и длина около 10 см.

\
Похожие продукты

Средний: часть зонда имеет ширину профиля около 1,4 см, толщину около 2,3 мм и длину около 10 см.

\
Похожие продукты

Маленький: зонд имеет ширину профиля около 0,8 см, толщину около 2,3 мм и длину около 10 см.

\
Похожие продукты

Зонд электрического поля (Бесконтактный): Секция зонда имеет длину около 10 мм, толщину около 2,3 мм и длину около 10 см.

\
Похожие продукты

\
Похожие продукты

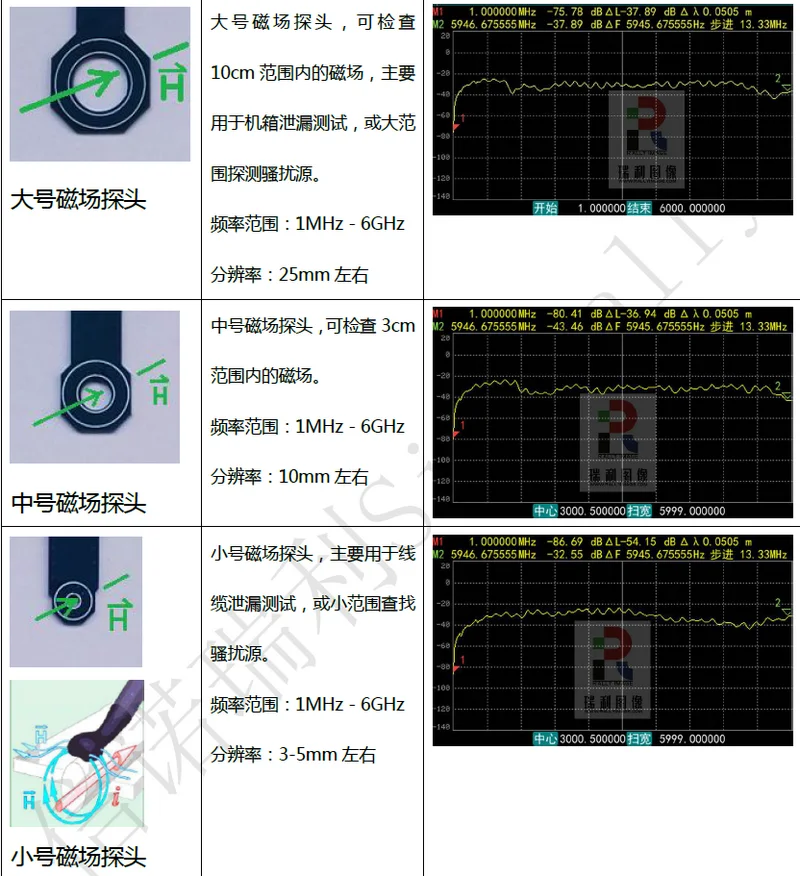

Датчик магнитного поля тип I (большой, средний и маленький), 1 МГц-6 ГГц диаграмма АЧХ (измеряется):

Небольшой зонд, подключенный к усилителю с низким уровнем шума 30 дБ, а затем введите фактическое использование анализатора спектра:

Электрический полевой зонд типа I, 1 МГц-6 ГГц схема измеряемой частотной характеристики:

Что касается типа I и типа III, мое предложение:
Похожие продукты
Похожие продукты

Для начинающих, пожалуйста, выберите зонд типа I. Так как датчик магнитного поля типа I (большой, средний и маленький) голый (без экранирования), он не только принимает сигнал магнитного поля, но также принимает сигнал электрического поля, создавая впечатление, что чувствительность сопоставлена. Хорошо, я думаю, что это должно называться зондом электромагнитного поля в идее. Минус типа I в том, что он подвержен помехам от электрических сигналов поля во внешней среде. \
Похожие продукты
Тип III использует полностью экранированную структуру, которая значительно подавляет помехи электрического поля во внешней среде. Это настоящий зонд магнитного поля.

Инструкции по уходу за изделием
Похожие продукты
Похожие продукты

\
1. Если ваш анализатор спектра старый и не имеет встроенного предусилителя, рекомендуется иметь ВЧ-усилитель с увеличением около 30 дБ.
Похожие продукты
Похожие продукты
Схема подключения зонда и усилителя, анализатор спектра

2. Если уровень шума вашего анализатора спектра меньше-110 дБм или у вас есть встроенный предусилитель, вы можете использовать внешний предусилитель.
Похожие продукты
Похожие продукты
Схема подключения зонда и анализатора спектра (со встроенным предусилителем):

Зонд магнитного поля обеспечивает Обнаружение близкого к полю магнитного поля на печатной плате, а зонд магнитного поля может также использоваться для обнаружения утечки магнитного поля в шасси. Когда в использовании, зонд магнитного поля находится в соответствии с направлением потока тока, так что как можно больше линий магнитного поля может пройти через петлю зонда.

Зонд электрического поля (Бесконтактный) используется для обнаружения ближнего поля электрического поля, и зонд перпендикулярен проводнику при использовании зонда ближнего поля электрического поля.
