EMC EMI ближнего поля зонд проводимости излучения коррекции простой Магнитный зонд 9 кГц-6 ГГц I Тип

Краткое введение магнитного зонда EMC ближнего поля (тип I):

Большие, средние и малые зонды магнитного поля и электрические зонды поля в основном используются для выпрямления излучения EMI пространства.

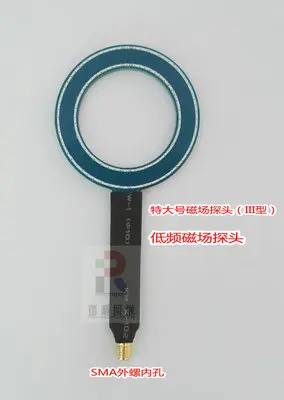

Большой магнитный зонд (тип III) в основном используется для выпрямления проводимости EMI.

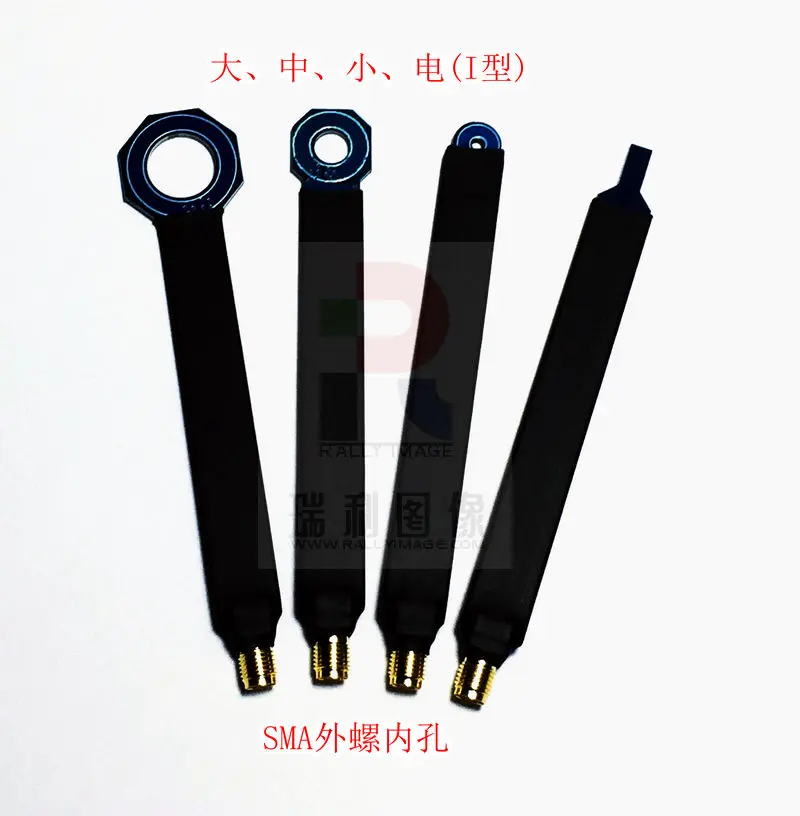

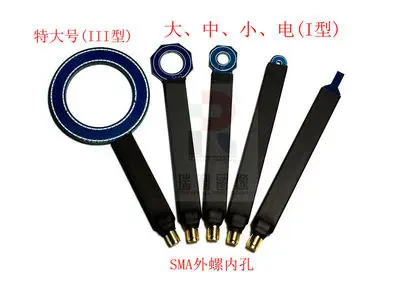

Размер (тип III): общая ширина зонда около 5 см, толщина около 4,2 мм, а длина около 10 см.

Большой Размер: Общая ширина зонда около 2,1 см, толщина около 2,3 мм, а длина около 10 см.

Средний размер: общая ширина зонда около 1,4 см, толщина около 2,3 мм, а длина около 10 см.

Размер: Общая ширина зонда составляет около 0,8 см, толщина около 2,3 мм, а длина около 10 см.

Электрический полевой зонд (Бесконтактный): длина зонда около 10 мм, толщина около 2,3 мм, а длина около 10 см

Датчик магнитного поля тип I (большой, маленький, средний размер), 1 МГц-6 ГГц диаграмма АЧХ (измеряется):

Небольшой зонд, подключите РЧ малошумный усилитель 30 дБ, а затем введите фактическую схему использования анализатора спектра:

Полевой зонд I, 1 МГц-6 ГГц измеряемая диаграмма аччх:

2. Если у вас Уровень шума спектрометра уже меньше than-110dBmOr Встроенный предусилитель , Внешний предусилитель не может быть использован.

Зонд 、 спектрометр ( Встроенный предусилитель ) Подключение схема:

Обнаружение ближнего поля магнитного поля печатной платы с помощью зонда магнитного поля, зонд магнитного поля может также использоваться для обнаружения утечки магнитного поля в зазоре шкафа. при использовании Зонд магнитного поля совместим с направлением потока тока., для того, чтобы сделать как можно больше линий магнитного поля через петлю зонда 。

Электрический полевой зонд (Бесконтактный тип) используется для Обнаружение ближнего поля, Зонд перпендикулярен проводнику, когда используется зонд ближнего поля электрического поля.
