Электромагнитная маркировочная игла Электромагнитная маркировочная головка электрическая маркировочная игла электрическая маркировочная машина игла

Один 、 Параметры продукта

1. Размер контроллера: длинный:90 ммШирина:С ультратонкой оправой 37 ммВысокая нагрузка:21 мм

2. Размер монтажного отверстия контроллера:73 ммΦ3*2

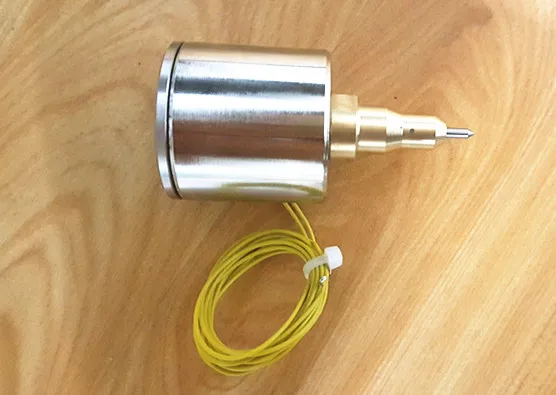

3. Сборка маркировочной иглы: длинная71 ммМаксимальный диаметр: Φ36 мм

4. Диаметр сердечника иглы:2,5 мм 3,5 мм

5. Размер установки маркировки: как показано ниже

6. Регулировка прочности:6 уровня

7. Преобразование частоты прочности: Да

8. Замена сердечника иглы: Да

9. Минимальное расстояние иглы:0,5 мм

10. Максимальное расстояние иглы:4 мм

11. Применимый материал: жесткий пластик, алюминий, железо, нержавеющая сталь и т. Д.

12. Твердость сердечника иглы:HRA94

13. Высокая твердость маркировки:HRC68

14. Печать линий или матриц

Два 、 электрических параметров

1. Входное напряжение:DC24VИ lusmn;5%

2. Мощность:6-20 Вт(В зависимости от прочности маркировки)

3. Входной сигнал:24 VИ lusmn;10%Высокий уровень эффективности

4. Максимальная рабочая температура маркировки в сборе: 45℃

5. Защита от неправильного использования с кнопкой регулировки

6. Внутренняя Автоматическая схема управления с точностью

7. Энергосберегающий дизайн, низкое энергопотребление обработки в нерабочем состоянии, энергопотребление меньше0,3 W

8. Контроллер водонепроницаемый, пыленепроницаемый, защита от масла, ударопрочный

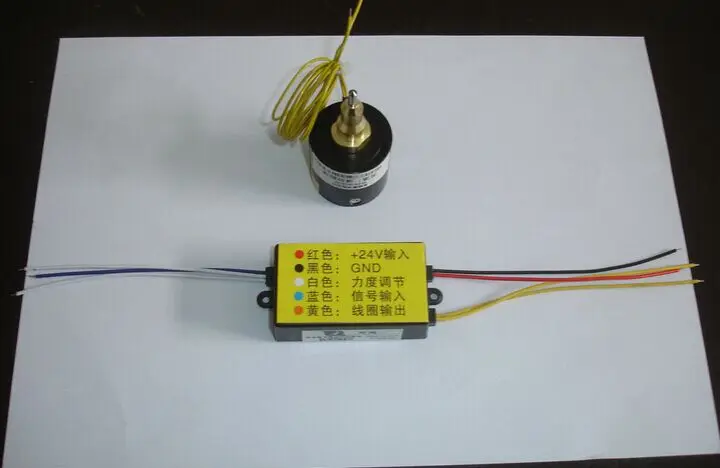

Три 、 электрическое соединение

1. Красная линия:+ 24 VВход (непосредственно подключен к выключателю питания+ 24 V)

2. Черная линия:GND(Непосредственно подключен к выключателю питанияGNDИлиС напряжением 0 В)

3. Белая линия: Регулировка силы (необходимо подключить переключатель самосброса)

4. Синяя линия: входной сигнал (положительный полюс соленоидного клапана на плате управления)

5. Желтая линия: Электромагнитная маркировка в сборе (бесконечное различие)

Четыре. Регулировка прочности

1. Подключите переключатель самосброса на двух белых линиях контроллера (например: переключатель печати)

2. Контроллер подключается к источнику питания и соединяет маркировку в сборе.

3. Машина в холостом состоянии

4. Длинный пресс-переключатель2Более чем секунд в режиме выбора силы, в данный момент маркировочная игла находится в вибрирующем состоянии., амплитуда вибрации представляет силу маркировки тока., нажмите еще раз, чтобы войти в режим регулировки силы, каждая кнопка может заменить прочность маркировки, если3-5Не работает в секундах, выйдите из режима регулировки силы и запомните силу тока (не нужно выбирать силу в следующий раз).

5. Процесс маркировки не может быть скорректирован, когда вам нужно завершить эту печать или остановить, затем работать.

Пять 、 меры предосторожности

1. Пожалуйста, не подключайте питание контроллера., неправильно сгорит контроллер.(Гарантия является недействительной)

2. Сборочные винты на заднем конце, шелковая часть не может превышать3,5 мм, В противном случае влияет на работу иглы (см. Рисунок ниже)

3. Исходящая линия маркировки в сборе, требуется усиленная защита, должна предотвратить отключение

4. Застрявшее явление в процессе сборки, пожалуйста, удалите иглу для очистки или замены пружины

5. Пожалуйста, внимательно проверьте, правильно ли ваше соединение после установки. После подтверждения правильности, затем включите тестовую машину.

6. Пожалуйста, выберите правильную прочность маркировки, улучшит срок службы сердечника иглы.

7. Не разбирайте контроллер и коллектор самостоятельно. Распаковка будет расценена как отказ от гарантии.

8. Пожалуйста, не прикасайтесь к маркировке, когда машина работает., чтобы предотвратить несчастные случаи.

9. Для первой установки затяните гравированную иглу, чтобы предотвратить процесс разметки, завод не затягивается.

10. Например, самоблокирующийся переключатель (отладка), пожалуйста, Контролируйте сигнальную линию, не получайте питание от контроллера (красная линия+ 24 V)На, это увеличит время пробуждения контроллера.

Единица измерения-сантиметрМм

'
