Описание
Уважаемые покупатели:
Хотя этот продукт работает от аккумулятора, внутреннее рабочее напряжение может достигать 380 В. Это требует, по крайней мере, электрических и практический опыт в школе физики. Он не подходит для людей с младшей средней школы или ниже (возраст <16 лет), чтобы работать самостоятельно. Те, кто не обладает достаточными практическими знаниями и практическими качествами, такими как слепое управление и тестирование с этим оборудованием, сами несут ответственность за это.
Кроме того, этот продукт не включает аккумулятор, пожалуйста, установите свой собственный аккумулятор.
Ib1модель применение электромагнитного источника питания типа I Gun3section18650Lithium, мощный и прочный.
Регулирование напряжения, есть много цифровых дисплеев напряжения.
5. В отличие от других общий электромагнитного модели оружия, данное изделие оснащено сильный и прочный пластиковый корпус. не только красивая, но и эффективная защита компонентов цепи, легко демонстрация. работу внутренних компонентов можно увидеть через прозрачную верхнюю крышку. увеличьте чувство достижения производителя.
1. Печатная плата изготовлена из стекловолокна, измерения толщины 1,5 ~ 1,6 мм, зеленые или масляные белые персонажи, Оловянное распыление обработка коврик для сварки, прямая Сварка без шлифования;

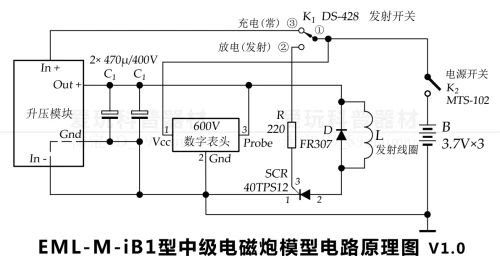

2. Схема схемы этой страницы только для справки., прочитайте инструкции для подробной информации.;
3. Печатная плата покупателя может немного отличаться от образца на картинке., основная причина-изменение позиции элемента., структура цепи без изменений. Этот продукт прошел от пробный образец до Товар для продажи. nSecond проверка и улучшение (в основном для изменения проводки монтажных плат), и он все еще улучшается., обычно незначительные обновления версии не повторяют фотоснимки и загружают их. настоящим я заявляю об этом;
4. конденсатор для хранения энергии в комплекте-Высоковольтный электролитический конденсатор. как правило, Nijikang (Nichicon), Black King Kong (NIPPON CHEMI-CON), Ruby (Rubycon) эти бренды, надежная производительность;
5. Количество отдельных компонентов в наборе может быть больше, чем фактическое требование. В качестве запаса для случайных потребностей;
6. оболочка для электрического инженера, обработанная, как Инженерный материал, цвет не очень белый. (немного серый и немного желтый), его поверхность не такая гладкая и нежная, как корпус мобильного телефона., могут быть царапины, вызванные некоторой обработкой. эти следы не видны при освещении. не говоря уже об использовании, если у вас есть какие-либо сомнения по поводу этого, пожалуйста, не снимайте его. ;
7. Инструкции напечатаны для лазерных принтеров, повторная очистка тонера постепенно отключается, если инструкции не ясны или отсутствуют, вы можете попросить электронный вариант из нашего магазина;
8. Аккумуляторы не включены в этот комплект и готовой продукции., плееры приглашают покупать в других магазинах Taobao;
9. инструменты, необходимые для сборки этого набора: электрический утюг, проволока для припоя, щипцы, пинцеты, ножницы, отвертка, карманный нож, мультиметр и т. д., проигрывателям предлагается купить в других интернет-магазинах.

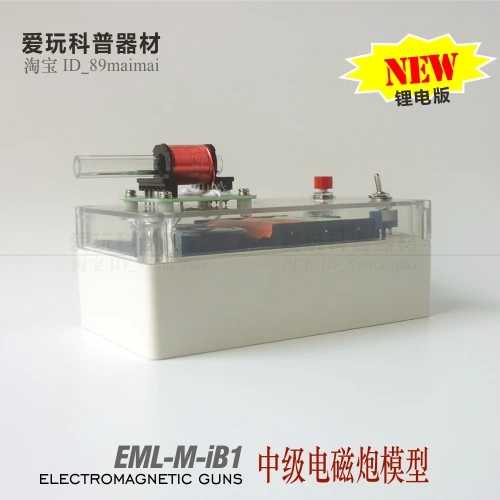

EML-M-iB1Model образец электромагнитного пистолета типа I (комплект не содержит батареи на диаграмме)
EML-M-iB1typeЭлектромагнитный артиллерияОсновные компоненты модели
Основная часть цепи является модулем увеличения интегральной цепи., идеальная функция, может установить выходное напряжение, полное отключение.
Модуль Boost является готовым продуктом заводского производства, выходное напряжение было отрегулировано to150vaприблизительно. Система плеера может быть собрана позже
Измените выходное напряжение, поворачивая гайку на верхней части синего минипотенциометра с помощью отвертки, по часовой стрелке, против часовой стрелки уменьшается.
Диапазон attainment600VDigital вольтметр, дно покрыто накладными элементами, плееры не должны случайным образом регулировать регулируемые элементы выше., чтобы точность не портится
Два quantities470μF 400 велэктролитический конденсатор
Высокая мощность thyristor40TPS12And diodesFR307

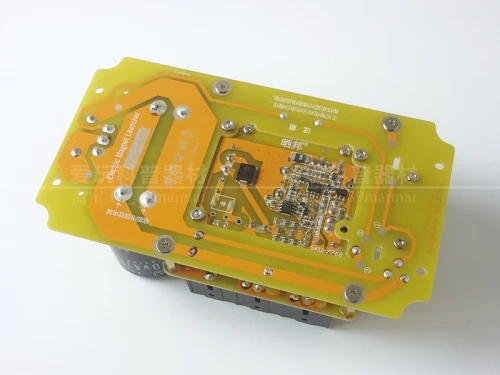

Total4Chip печатных плат,UseFR4Single-sided панель из стекловолокна
Пусковой переключатель (DS-428) Оснащен небольшой печатной платой, фиксированным проводником, он может играть эффективную роль в том, чтобы предотвратить разрыв проводника.

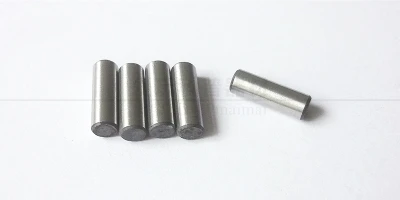

Поддерживающий снаряд is4номинальный диаметр индивидуального 4 мм, длина 12 мм углеродистая сталь, будут некоторые ошибки в фактическом размере.
【Update content】
1. Верхняя поверхность печатной платы surfacfr307полярность диодного символа изменена, коррекция с маркерной ручкой. Расположение полярности элемента является правильным в спецификации.
1. Сначала внимательно прочитайте инструкции по упаковке;

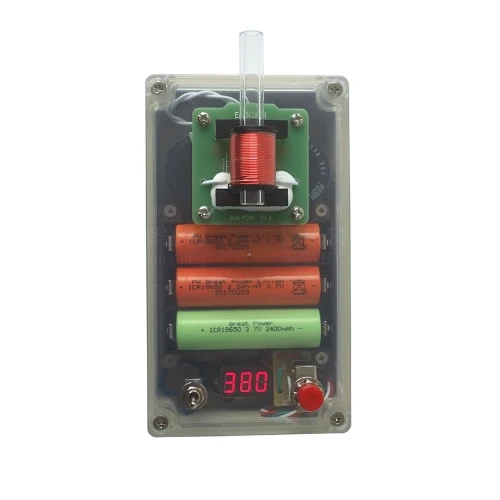

2. Для готовой продукции Откройте верхнюю крышку и загрузите ее first.3section18650lithium батарея, закройте верхнюю крышку и завинчивайте винт.
【Other】
3. У тех, кто неопытен в сборке электронных устройств, как правило, нет успеха в их сборке сразу. Причины:
Материал из нержавеющей стали не может быть Намагничен, не может быть использован в качестве снаряда, запуск с ним не будет реагировать;
5. Цикл зарядки approximation3-5second, когда старое напряжение для батарей понижено, скорость зарядки будет замедляться, если эффект слишком плохой, литиевая батарея должна быть заряжена вовремя;
6. что касается электромагнитного пистолета, то это сложная тема. конкретные и Проекционные размеры, качество, исходное положение, и значение тока разрядки, кривые разрядки все связаны., даже форма передающая катушка, размер также влияет на диапазон. друзья, интересующиеся изучением этой проблемы, могут посетить Kechuang Forum.
【Matters нуждающихся в attention】
1. имейте в виду, что все компоненты цепи загружены в корпус, прежде чем они будут заряжены. не удобно расправлять открытые детали на рабочем столе или держать их в руке для прямого эксперимента. это очень легко привести к короткому замыканию таким образом. & #; утечки и ударов!
3. после нескольких быстрых запусков, передающая катушка будет повышаться, это нормальное явление, вызванное высоким током работы. предложенный Быстрый launch10после этого, он должен быть подвешен. 10 минут, пусть он охладится сам по себе;
Баллистическая схема электромагнитного пистолета
Кроме того, исходное положение снаряда в бочке также значительно влияет на диапазон. эксперименты были сделаны много раз., лучшее положение устройства, чтобы поставить снаряд, это держать хвост уровня снаряд с концом катушки сиденья. самый дальний диапазон в этом состоянии. хвост ствола имеет Был выровнен с концом катушки в момент изготовления., поэтому, если хвост снаряда и хвост ствола выровнены, этого достаточно. если вы отклоняетесь от этой позиции, диапазон будет Значительно уменьшен. причина этого феномена в том, что магнитное поле может Нажмите и потяните назад снаряд одновременно. В лучшем первоначальном положении эффект выката намного больше, чем отката назад. таким образом, снаряд может быть выключен. если снаряд помещается в центре катушки, вытягивается и оттягивается, снаряд не будет перемещаться. друзья, заинтересованы в изучении этого феномена, могут найти соответствующую информацию Он-лайн. 。
В. Почему бочонок комплекта такой короткий? Настоящие пушки бочки длинные.!
A. принцип запуска модели электромагнитного пистолета довольно отличается от реального пушки. оружейные пушки-это химические пушки. снаряд ускорен взрывоопасный газ в бочке, пока он не отсоединяется от ствола. снаряд электромагнитной модели пистолета Только ускоряется в диапазоне действия катушки., ускорение быстро исчезает после выхода катушки. это ускорение не имеет ничего общего с бочкой. С другой стороны, трение между бочкой и снаряд замедляет снаряд. слишком длинный ствол уменьшит его Диапазон. 。
В. В комплекте имеется только магнит. 4 миллиметра толщиной, внутренний диаметр ствола is6millimeter, будет ли толстый магнит более мощным?
A. питание зависит от того, какой вид С точки зрения диапазона, большие снасти также большой массы., полученное ускорение является небольшим., начальная скорость вдали от мордочки также низкая. это фактор уменьшения мощности. но с другой стороны, высококачественные снаряды также обладают высокой скоростью хранения. он может эффективно решить проблему сопротивления воздуху. это фактор увеличения мощности. одним словом, Для пусковой установки различные факторы являются взаимно ограничительными. Для получения оптимальной комбинации необходимы точные вычисления и эксперименты.
