Описание
1. gps характеристики диэлектрической антенны
\
| \ Техническое требование \ | \ Техническими показателями \ |
| \ Частота(FRequency) \ | \ 1575,42±4 МГц \ |
| \ Коэффициент усиления(GAin) \ | \ 3,0DBi \ |
| \ Горизонтальный угол охвата \ | \ 36° \ |
| \ Выход vswr (выход VSWR) \ | \ 1,5 Максимальная \ |
| \ Поляризации (поляризационная) \ | \ Правая круговая поляризация (правая круговая поляризация (RHCP) \ |
| \ Импеданс (Impendance) \ | \ 50W \ |
| \ Антенна ось соотношение \ | \ ≤5ДБ \ |
| \ 1dB Пропускная способность(Группа Ширина) \ | \ ±10МHz \ |
\
\
2. LNA производительность
\
\ \
| \ Техническое требование \ | \ Техническими показателями \ |
| \ Частота(FRequency) Диапазон \ | \ 1575±5 МГц \ |
| \ Коэффициент усиления (GАин) (фидер в комплект не входит) \ | \ 28± 2 дБ (onlyLNA Gain) \ |
| \ Пропускания пульсации(PAssband пульсации) \ | \ 1575,42 м±1,023 МГц: <1 дБ (onlyLNA) \ |
| \ LNA output1dBCompression point (выход точки сжатия 1dB) \ | \ >-15 дБм (onlyLNA) \ |
| \ Шум коэффициент(Шум рисунок) \ | \ 1,8ДБТип (onlyLNA) \ |
| \ Наружное торможение (от центра 100 МГц) \ | \ > 35 дбк (onlyLNA) \ |
| \ КСВН (Выход КСВН) \ | \ ≤ 2: 1 \ |
| \ Выход сопротивление(OВыход Импеданс): \ | \ 50W \ |
| \ Напряжение питания(PRime мощность) \ | \ 3,0-5 В \ |
| \ Потребляемый ток(PПотребляемая мощность) \ | \ ≤5mA \ |
\
\
3. Размерное измерение
\
\
\
| \ Внешний размер антенны (размер) \ | \ 384.*46,4* 12 \ |
| \ Водонепроницаемость (водонепроницаемость) \ | \ 100% \ |
| \ Кабель и длина (кабель и длина) \ | \ RG174/3Рис \ |
| \ Сустава (разъем) \ | \ SMAMale выпуклой цилиндрической головкой/MatchIPEXConnecting линии \ |
\
\

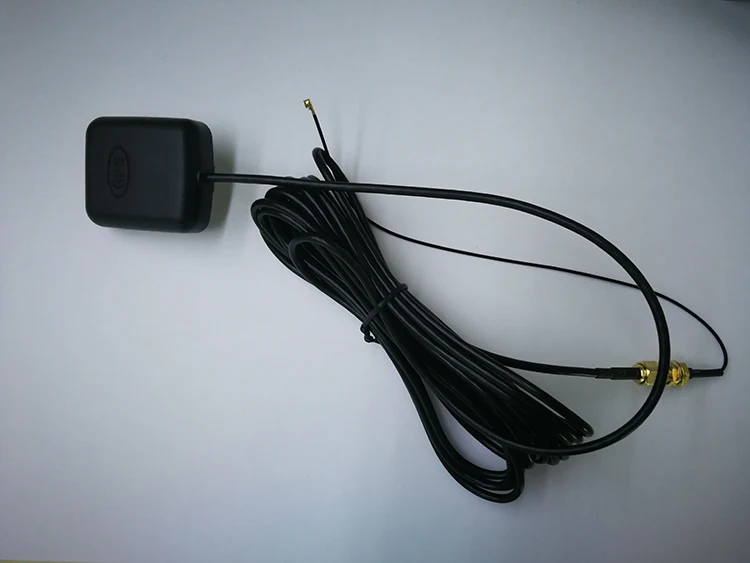

4. Физическое рисунок
\
