Ebowan 6 в, 12 В, 24 В постоянного тока, ШИМ контроллер скорости двигателя постоянного тока Реверсивный переключатель Регулируемый регулятор

Описание

6 в, 12 В, 24 В постоянного тока, ШИМ контроллер скорости двигателя постоянного тока Реверсивный переключатель Регулируемый регулятор

Особенности:

CCM6N регулятор скорости мотора постоянного тока контролирует Скорость мотора постоянного тока путем регулировки ширины импульса (ШИМ). Управляйте передним или обратным направлением и остановкой двигателя постоянного тока с помощью переключателя. Включает МОП-транзистор высокой мощности и высококачественный потенциометр Диапазон входного напряжения питания составляет 6-30 В постоянного тока. Частота ШИМ составляет 16 кГц. Диапазон регулируемой скорости составляет 0%-100% (как положительный, так и отрицательный выход постоянного тока). Подходит для двигателя постоянного тока (или нагрузки постоянного тока) в пределах 6а. Размер изделия: 2,9*1,85*1,1 дюйма; Вес нетто: 2,54 унций

Инструкция по эксплуатации:
Перед тем, как вы Попытайтесь подключить контроллер, убедитесь, что питание выключено.
Предупреждение: не меняйте положительные и отрицательные силовые нагрузки. Это повредит контроллер.

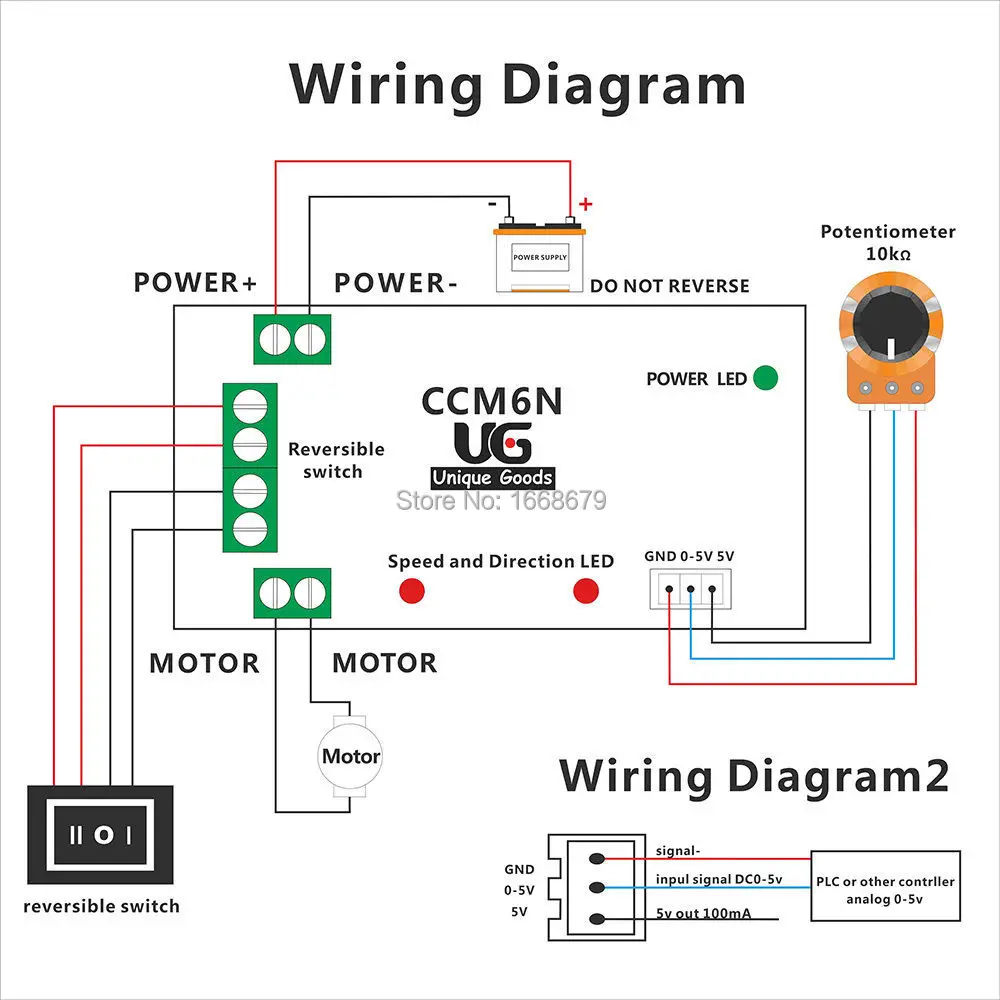

1. Подключите провода к "схеме подключения" (Рисунок № 4).
2. Включите питание и Отрегулируйте потенциометр и переключатель.
3. Зеленый светодиодный свет, мощность в порядке. Красные светодиоды показывают скорость и направление двигателя.
4. Чтобы использовать внешнее напряжение 0-5 в для контроля скорости двигателя постоянного тока, подключите провода к "схема подключения 2" (№ 4
На изображении)

Посылка включает в себя: 1 x контроллер скорости двигателя постоянного тока
