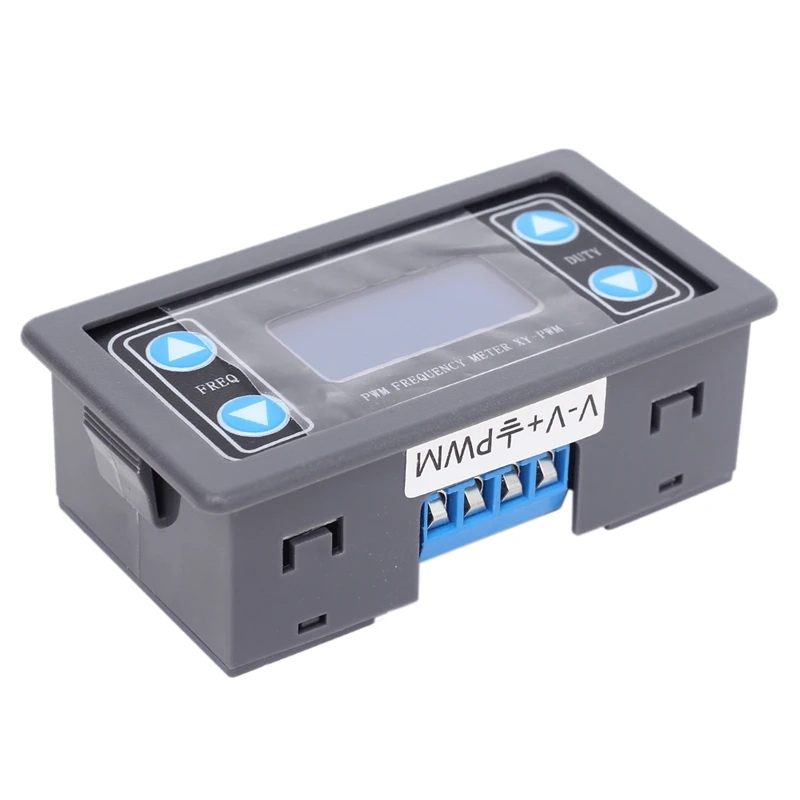

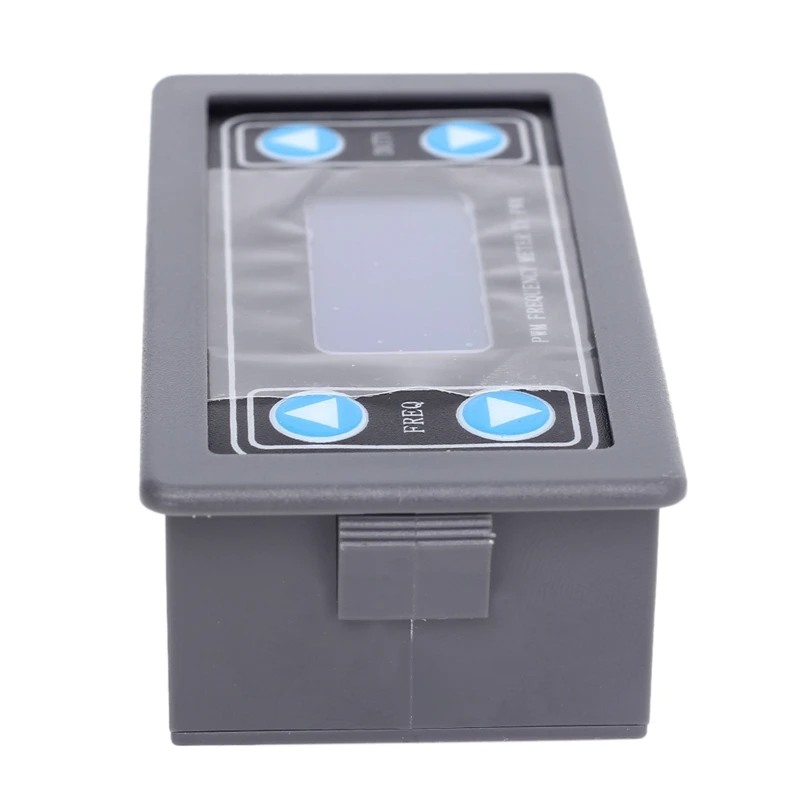

EASY-1HZ~ 150 кГц генератор сигналов с цифровым дисплеем, ШИМ, частота импульса, коэффициент рабочей нагрузки, регулируемая квадратная волна, прямоугольный сигнал

Описание

.

.

Например: дисплей '100' означает, что выходная частота ШИМ составляет 100 Гц; дисплей '1. 01' означает, что выходная частота ШИМ составляет 1,01 кГц; дисплей '54. 1' означает выходную частоту ШИМ 54,1 кГц; дисплей 1. 2,4 'означает выходную частоту ШИМ 124 кГц;
Установленная Частота ШИМ: 'F101': установленная частота 101гц. '101' можно заменить на 001 ~ 999; 'F1. 05': установленная частота составляет 1.05KHz. '1. 05' можно заменить на 1,00 ~ 9,99; 'F10. 5': установленная частота 10.5KHz. '10. 5' можно заменить на 10,0 ~ 99,9; 'F1. 0,5 ': установленная частота 105 кГц. 1. 0,5 'можно заменить на 1.0.0 ~ 1.5.0;
Диапазон набора частот: Введите интерфейс настроек при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. автоматическое переключение диапазона частот. обратите внимание на положение, в котором при нажатии кнопки движется Десятичная точка. дисплей XXX».
Без запятой, минимальная частота 1гц. частотный диапазон 1 Гц ~ 999 Гц. дисплей X. XX'. десятичная точка-предпоследняя, минимальная частота-0,01 КХЗ. Частотный диапазон-1,00 кГц ~ 9,99 кГц. дисплей 'XX. x'. десятичная точка является третьей последней, минимальная частота 0.1khz. Частотный диапазон 10,0 кГц ~ 99,9 КХЗ. Дисплей 'X. X.x'. Точка после запятой полностью освещена, минимальная частота 1кГц. Частотный диапазон 1 кГц ~ 150 кГц.
Диапазон набора рабочих циклов: Введите интерфейс настроек при коротком нажатии любой кнопки «Duty +» или «duty-» в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. automaticallyswitch Диапазон воспроизводимых частот. диапазон рабочего цикла составляет 0.00%-100%.
Используйте шаги: подключение к источнику питания; короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты; короткое или длинное нажатие кнопки «duty +» или «duty-» для установки рабочего цикла; подключения к нагрузке. коммуникационная плата интерфейса UART и настройки параметров система поддерживает функции загрузки данных UART и настройки параметров (уровень ttl);
UART 9600, 8, 1
ЖК-дисплей высокой четкости; Поддержка UART; поддержка регулировки частоты; поддержка регулировки рабочего цикла; Высокая точность обнаружения;
Поддержка функции отключения питания;
Выход на 1 канал ПВМ.
Рабочее напряжение: DC 3,3 в-30 в; Частотный диапазон: 1 Гц ~ 150 кГц; точность частоты: 2%; рабочий цикл диапазон: 0.00%-100%; выходной ток: около 5-30 мА;
Амплитуда выхода: одинаковая для входного напряжения;
Рабочая температура:-20 по Цельсию ~ 70 по Цельсию
Набор PWM Рабочий цикл: 'DXXX': набор рабочий цикл ХХХ. 'XXX' может быть 000-100.например: 'D051' означает, что рабочий цикл PWN устанавливается как 51%.
Read set parameter: Отправить "чтение", а затем получить параметр. Return value: Return "вниз": Set success. Return "Fall": Set fail.
Применение:
Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития; Используйте d для генерации сигнала квадратной волны, который контролирует драйвер двигателя; генерируйте регулируемые импульсы для использования MCU; диммер; регулятор скорости;
Цвет: серый
Материал: пластик
Размер: 4,3*2,7*7,9 см
Посылка в комплект входит:
1 * генератор сигналов
Примечание:
Это 1 канал ПВМ Выходные сигналы одинаковые. Они не могут настроить самостоятельно.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.
