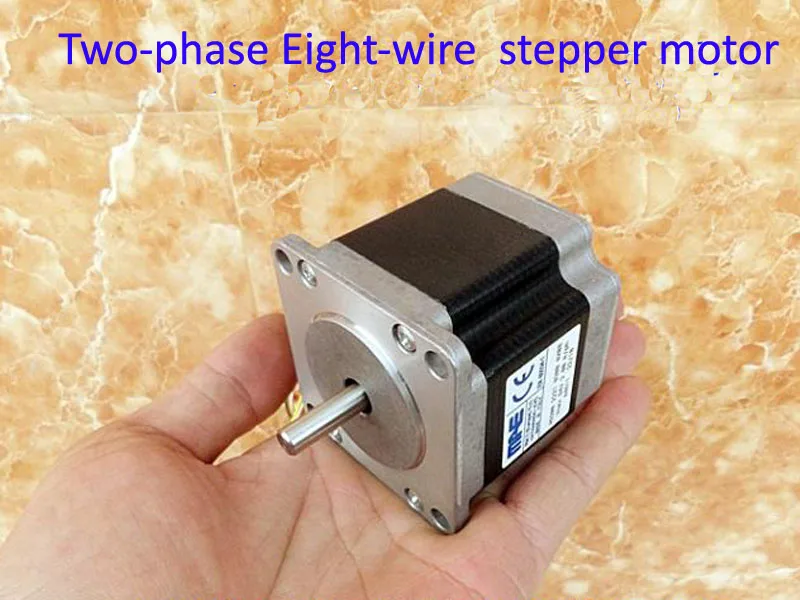

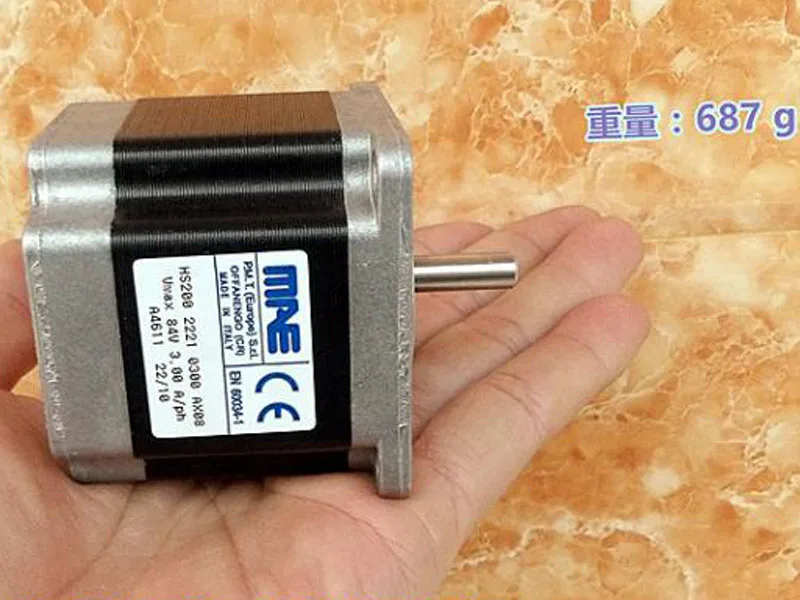

Двухфазный восемь-провода шаговый двигатель высокий крутящий момент: 0,8 Н. М 84 V 3A 57 шаговый двигатель высокой мощности из Италии MAN

Оптическая Высота: 54,7 мм

Выходной вал: 6,35 мм

Длина выходного вала: 20 мм

Угол наклона: 1,8 градусов

Свинец: двухфазный восьмипроводной (параллельный может воспроизводить двухфазный четырехпроводной)

Управляющее напряжение: 84 V

Управляющий ток: 3 A

Фазовое сопротивление: 0,4 Ом (значение сопротивления параллельная комбинация)

Крутящий момент: 0,8 Н. м

Приложений

Струйная машина, режущий плоттер, фотомашина, распыляющее оборудование, медицинские инструменты и оборудование, Компьютерные периферийные устройства и устройства массового хранения, прецизионные инструменты, промышленные системы управления, автоматизация офиса, робототехнические и другие области.

Эти двигатели являются 8 линеек восьми проволочных шаговых двигателей-четыре набора катушек, четырехпроводной мотор-второй набор катушек, четыре катушки шагового двигателя драйвер правильно, более стабильный, но это может быть из-за обмотки слишком много проблем, отечественные производители редки производят. Затем четыре группы катушек 24 параллельных, это второй набор катушек, что эквивалентно двухфазному четырехпроводному шаговому мотору.

Красно-красные и белые линии (красная и белая линия)-набор линий

Желтая линия-желтая линия: набор катушек;

Оранжевая линия-оранжевый белый: набор катушек;

Коричневая линия-коричневого цвета с изображениями черно-белых линий: представляет собой набор катушек;

Проводка выглядит следующим образом:

A +: + Оранжевая коричневая линия белая линия (две нить тканая вместе)

A-: оранжевая линия + коричневая белая линия (две нить тканая вместе)

B +: красный + желтый линии (два нить тканая вместе)

B: красный и желтый линии + линии (два нить тканая вместе)

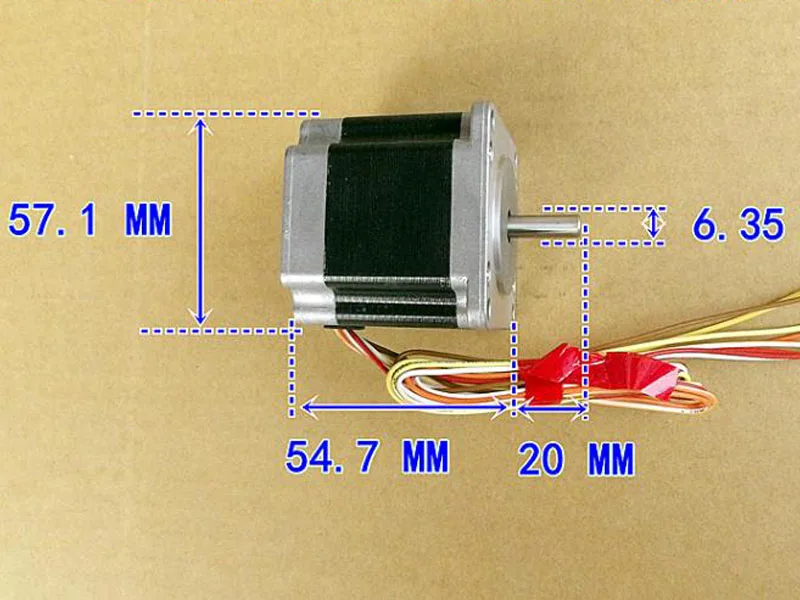

Продукт более Размеры

PS: Не разбирайте двигатель лучше.
