Двойной дисплей "часы Header 100V 10A светодиодный двойной дисплей с цифрами постоянного тока и измеритель напряжения SL красный+ красный

Описание:Если вы не являетесь профессиональным энтузиастом и не имеете определенного технического уровня, пожалуйста, не покупайте его, чтобы предотвратить личные повреждения, вызванные ошибками в проводке. Пожалуйста, внимательно ознакомьтесь с инструкциями по использованию продукта, если вы не понимаете, оставьте нам сообщение напрямую.

Примечание: обычно минимальное измеряемое значение тока составляет 2% от выбранного диапазона,Выберите диапазoн токаВремя(Такие как 3a, 10a. ..... 100А и т. д.), пожалуйста, попробуйте выбрать диапазон, близкий к измеренному значению тока, чтобы точность измерения была достижена;

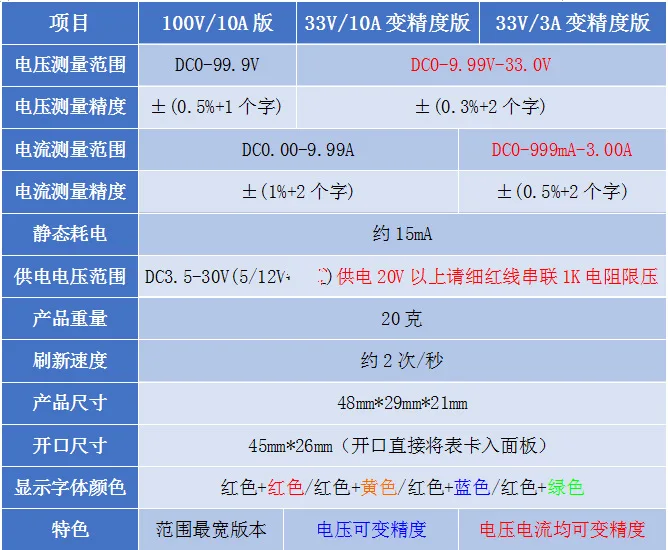

Характеристики продукта:

Функция идеальна и интегрирован измеритель напряжения и тока. При измерении тока источник питания берется из измерительной линии. Не требуется изолированный источник питания для раздельного источника питания, который удобен в использовании. Доступный, только 20 юаней может иметь полностью функциональный измеритель напряжения и тока. 33 V точность переменной представляет собой: Разрешение замера напряжения ниже 10 В-0,01 в, разрешение выше 10 В-0,1 в

Примечание: Если измерительный сигнал ниже 30 В и источника питания достаточно, он может быть непосредственно использован в качестве источника питания модуля (Используйте тонкую желтую линию и тонкую красную линию параллельно) Тонкая красная линия (vcc):Мощность питанияВходная мощность положительная (3,5-30 в)

Тонкая черная линия (gnd):Мощность питанияМощность питанияВходной отрицательный полюс (3,5-30 в) и измерительный сигнал

Тонкая желтая линия (вин):Входной сигнал измерения положительный полюс (0-100 v, v версия) (0-33 v, 33 v версия)

Толстая красная линия (I +):Входной ток положительный полюс (должен быть подключен в серии к блоку питания отрицательный полюс)

Толстая черная линия (I-):Входной ток отрицательного полюса (должен быть подключен в серии к блоку питания отрицательного полюса)

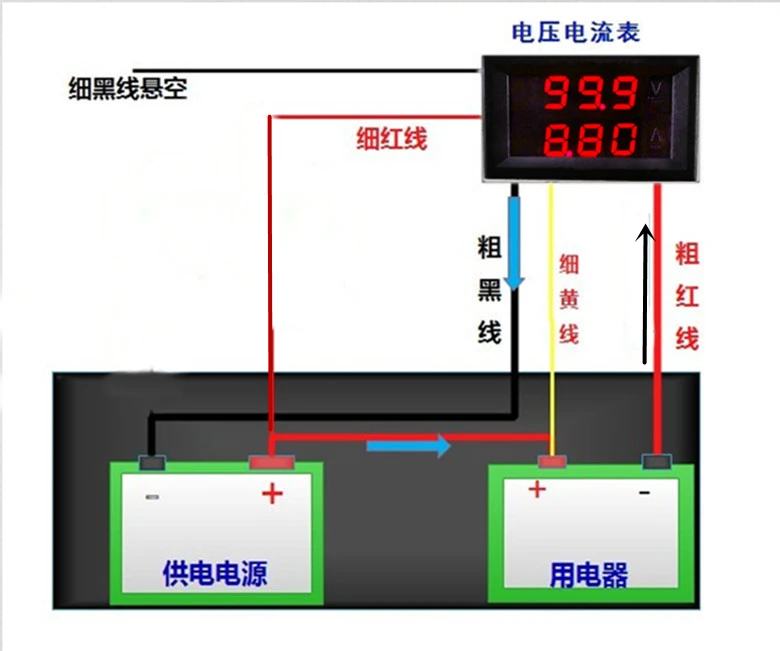

Подробная схема подключения выглядит следующим образом:

Изолированный источник питания схема подключения амперметра

Измеритель тока подключен в измерении.

Описание:В том случае, еслиНапряжение питания блока питания составляет менее 30 в, а красная линия может быть напрямую подключена к источнику питания без получения преобразователя dc-dc.

Ошибка явление:

1. Из-за старения устройства/воздействия температуры окружающей среды, ошибка становится больше, когда модуль измеряет малый ток.

Решение: короткого замыкания a и B колодки во время без нагрузки и затем включения, модуль автоматически откалибрует нулевую точку, выключит и отключит точку короткого замыкания после калибровки.

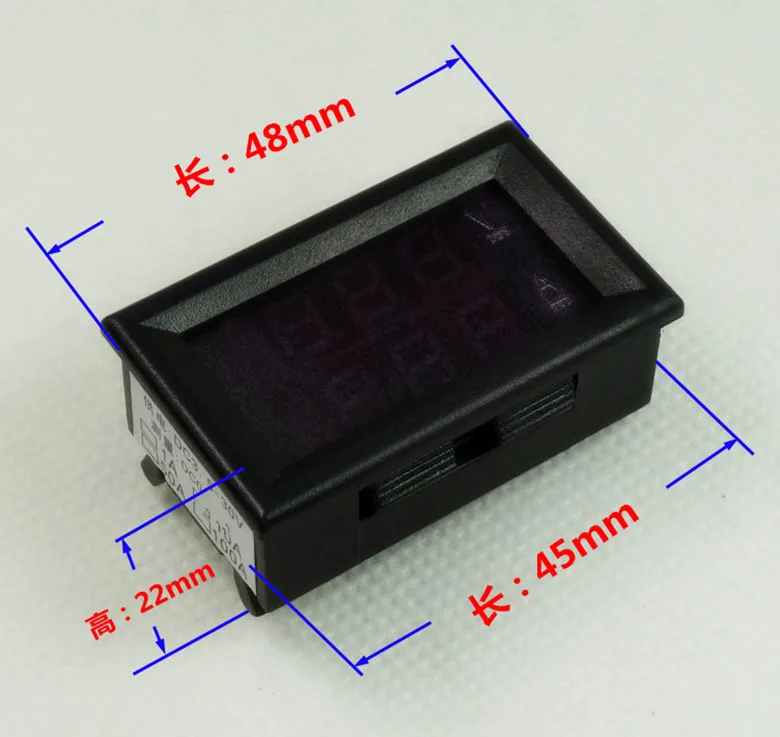

Фотографии товара:
