Описание
Встроенный чип:DsPIC30F2010-I/SO
Внешний размер:Длина (119 мм) X ширина (68 мм)
Чип характеристики:
IntegrateDSPengine, оборудование, мультипликатор Most20individualI/с круглым открытым носком 1 последовательный порт UART (с резервным последовательным портом) 1 individualSPIModular 1individualI2CModular 6 roadPWMcontrol, программируемое время работы 6 проход 1 МБ/с. 10 positionADC 1 индивидуальный ортопедический модуль кодирования Внутри 1024 байта EEPROM Вход функцию записи Порты и разъёмы изменения уровня прерывания Интерьер сторожевой 3individual16Bit таймер Максимальное выполнение speed30MIPS/second, инструкция cycle33.3nS 512 байт ram, 12 K romБортовой ресурс:
6 дорожный PWMMotor интерфейс управления 1 индивидуальный QEI ортогональный интерфейс кодирования 1 человек FunctionLEDInstructions 6 индивидуальных PWMoutputLEDInstructions 1 индивидуальный стандартный RS232Serial порт 6 индивидуальных PatchLEDIndicator светильник 6 положениями переключателя газоразрядный индикатор (динамический сканирования) 1 сменный кристаллический осциллятор (стандарт 4 мгц) поддержка 4 частоты двойное увеличение 1 индивидуальный ADCinput (подключен к датчику температуры) 1 индивидуальный датчик температуры (MCP9700A) 1 индивидуальный 24LC64 EEPROM, может doI2CExperiment 1 индивидуальный PCF8563T RTCClock, может сделать вечный эксперимент с календарем 1 индивидуальная схема сброса и кнопка сброса 3 отдельных самостоятельных ключа, прерывание изменения уровня 1 индивидуальный интерфейс питания (2 PPin) 1 человек Мощность индикатор 1 индивидуальный интерфейс USBPower с функцией защиты от короткого замыкания 1 индивидуальный интерфейс записи icspdeдвух 3 индивидуальная зона сварки SOPSelf, AchievableDIYExperiment 28 отдельных I/OPin out Резерв CANDriver позиции цепи Бортовой модуль преобразования напряжения, внешний источник напряжения rangeDC5V-9VСхема представления, модульный исходный код,Соответствующих документовСократить ваши цикл разработки

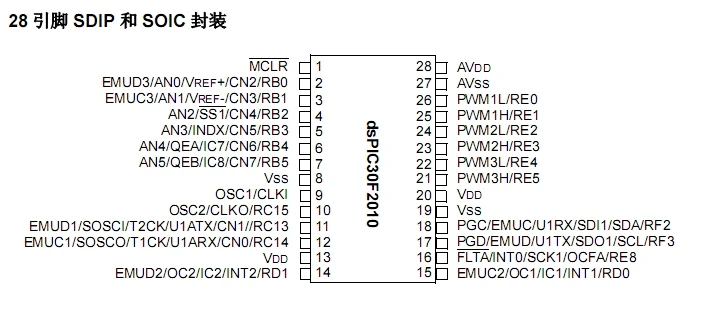

Чип pin-код:
Чип ресурсы:
Ссылка программы:
Китайский данные:
Настоящее изображение:
Развития требований к окружающей среде:
Windows 2000/XPОперационная система Windows 7 Интегрированная среда разработки MPLAB IDE (Бесплатно в компакт-диска) MPLABC30 обработке данных (Бесплатно в компакт-диска) ICD2, ICD3, Pickit2, Pickit3 инструмент для разработки (Отдельно покупать) Будьте внимательны:AllPICSCM должен использовать инструменты разработки для моделирования и загрузки программ онлайнЗайдите в наш магазинPickit3development инструментСсылка:Http://item.taobao.com/item.htm?id=8966370459
Зайдите в наш магазинPickit2development инструментСсылка:Http://item.taobao.com/item.htm?id=14422196884
Зайдите в наш магазин128*64 подключение жк-модуля:Http://item.taobao.com/item.htm?id=12345652893
Отгрузочная ведомость:
DsPIC30F2010Development доска 1 блок Мини-usbdata линия 1 полоса Dvd/cd данных 1 чжан 2,54 одиночная игла 40 игла 1 полоса 2,54 однорядное сиденье 40 игла 1 полосаКомпакт-диск содержит: Схема макетной платы,PCBWeldment схема,Поддержка процедуры развития (Cprogram),
ChinesePDFmanualДанных,Материалы, связанные с MPLAB IDE и C30Compiler.
