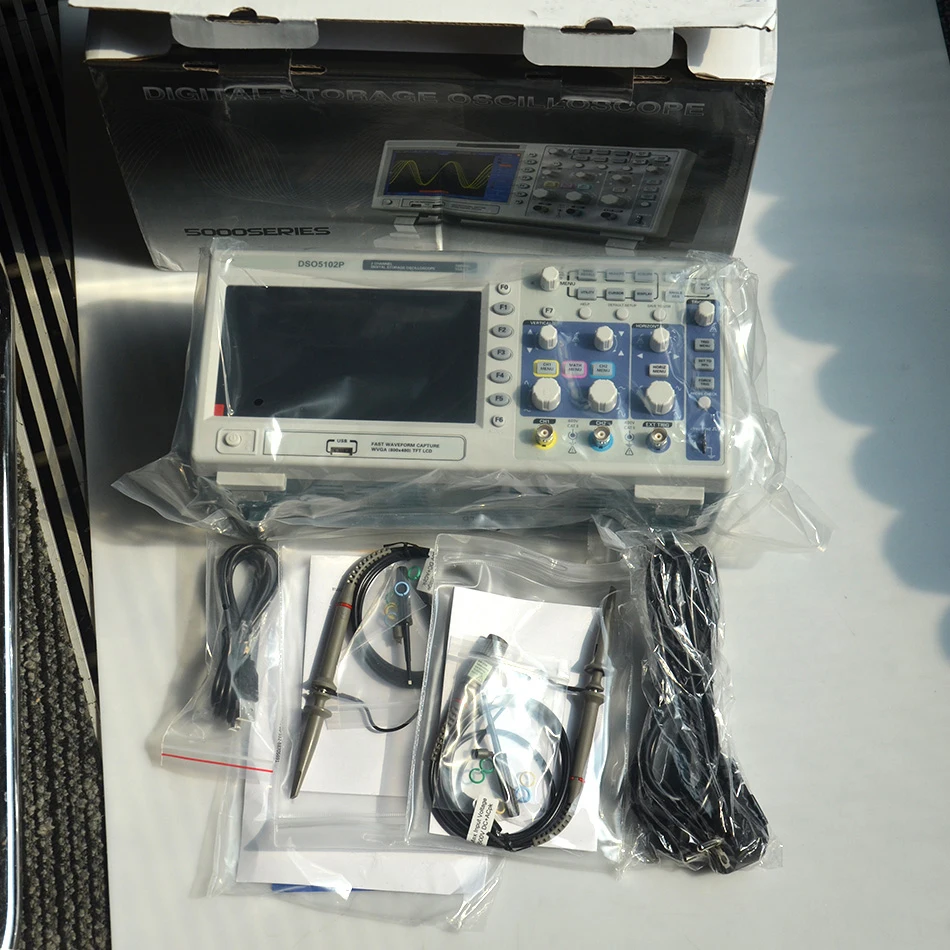

DSO5102P, цифровой осциллограф 100 МГц 2 канала 1gsa/s 7 ''Tft Lcd лучше, чем Ads1102cal +

100 МГц полос пропускания

1GSa/s частота образцов в реальном времени

Большой (7,0 дюйма) цветной дисплей, WVGA (800x480)

Длина записи до 40 k

Режим триггера: Ширина кромки/импульса/выбор линии видео/slop/сверхурочные и т. Д.

USB хост и подключение устройства, стандарт

Несколько автоматических измерений

Четыре математических функции, включая стандарт FFTs

Обеспечивает программное обеспечение для анализа ПК в реальном времени

Модель:

Посылка

Параметры:

Модель	DSO5202P,	DSO5102P,	DSO5072P,
Приобретение
Частота дискретизации	Образец в реальном времени: 1GS/s Эквивалентный образец: 25GS/s
Приобретение режимов
Обычный	Обычные данные только в том случае,
Пиковое Обнаружение	Высокочастотный и randon glith capture
Средний	Wavefom Средний, выбираемый 4,8, 16,32, 64128
Входы
Входы муфта	AC, DC, GND
Входные Impendance	1 мм ± 2% II20pF ± 3pF
Затухания зонда	1X, 10X
Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300 VRMS (10×), категория установки; CAT III: 150 VRMS (1×); Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.
По горизонтали
Образец диапазон скорости цифрового потока	500 мс/с -- 1GS/s
Сигналов интерполяции	Маленький подарок еще нет.
Запись Длина	40 k
SEC/DIV диапазон	2ns/div до 40 s/div	4ns/div до 40 s/div
Частота дискретизации и Точность задержки времени	± 50ppm (в течение любого ≥1 мс интервала времени)
Диапазон местоположения	2ns/div до 10ns/div; (-4div x s/div) до 20 мс;	20ns/div до 80us/div; (-8div x s/div) до 40 мс; 200us/div до 40 s/div; (-8div x s/div) до 400 s
Точность измерения времени Дельта (Полная пропускная способность)	Одностворчатый, нормальный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns); 16 средних значений: ± (1 пробный интервал + 100ppm × Чтение + 0.4ns); Интервал образца = s/div 200
Вертикальный
Вертикальный Разрешение	8-плата сбора данных, все каналы в выборку одновременно
Диапазон местоположения	2mV/div до 200mV/div, ± 2 V 200mV/div до 5 V/div, ± с алюминиевой крышкой, 50В
Пропускная способность	200 МГц	100 МГц	70 МГц
Время подъема на BNC (обычно)	1.8ns	3.5n	5n
Аналоговый, диапазон пропускания в нормальных и средних режимах на BNC или с зондом, DC Соединенные	2mV/div до 20mV/div, ± 400mV; 50mV/div до 200mV/div, ± 2 V 500mV/div до 2 V/div, ± 40 V 5 V/div, ± с алюминиевой крышкой, 50В
Математика	+, *,/,/, FFT
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка
Предел пропускной способности	20 МГц
Низкочастотный диапазон (-3 дБ)	≤10Hz на BNC
DC усиления точность	± 3% для нормального или среднего режима приобретения, 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Точность измерения постоянного тока, Средний режим приобретения	При вертикальном смещении равен нулю, и N ≥16: ± (3% × Чтение + 0.1div + 1mV) выбирается только 10мв/div или больше; Если вертикальное смещение не ноль, а N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2mV для настройки от 2mV/div до 200mV/div; добавьте 50mV для настройки от 200mV/div до 5 V/div
Вольт повторяемости результатов измерений, Средний режим приобретения	Delta volts между любыми двумя средними wave16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды
Спусковая система
Тип триггера	Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, AC Line
Режимы ожидания	Авто, нормальный, одиночный
Тип Муфты	DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера (Тип триггера кромки)	DC (CH1, CH2): 1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного; DC (EXT): 200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц; DC (EXT/5): 1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц; AC: Attaluates сигналы ниже 10 Гц; HF отклонение: подавляет сигналы выше 80 кГц; LF отклонение: То же, что и ограничения постоянного тока для частот выше 150 кГц; подавляет сигналы ниже 150 кГц
Триггер диапазон уровня	CH1/CH2: ± 8 делений от центра экрана; EXT: ±1. 2 V; EXT/5: ± 6В
Точность уровня триггера (типичная) точность для сигналов с подъемом и падением ≥20ns	CH1/CH2: 0.2div × Вольт/div в пределах ± 4 делений от центра экрана; EXT: ± (6% настройки + 40мв); EXT/5: ± (6% настройки + 200мВ);
Установить уровень до 50% (Типичный)	Работает с входными сигналами ≥50 Гц
Видео вспышка триггера
Видео вспышка триггера Тип	CH1, CH2: пиковая амплитуда 2 делений; EXT: 400mV; EXT/5: 2 в
Форматы сигналов и скорость поля, тип триггера видео	Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии
Выравнивание диапазон	100ns ~ 10 s
Импульсный Ширина триггер
Импульсный Ширина режим запуска	Триггер, когда (, =, или & ne;); положительный пульс или отрицательный импульс
Импульсный Ширина ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда трейлинг-кромка импульса пересекает уровень триггера. Не равен: если Пульс заужен, чем указанная ширина, то ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса. Меньше: ТРИГГЕРНАЯ точка-это трейлинг-кромка. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса
Импульсный Ширина диапазон	20ns ~ 10 s
Склон
Наклон режим запуска	Триггер когда (, =, или & ne;); положительный наклон или отрицательный наклон
Наклон ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда наклон формы волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону. Менее: осциллограф срабатывает, когда наклон формы волны меньше, чем заданный уклон. Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный уклон.
Временной диапазон	20ns ~ 10 s
Триггерный триггер
Со временем режим	Поднимающийся край или падающий край
Временной диапазон	20ns ~ 10 s
Альтернативные триггер
Спусковой крючок CH1	Внутренний триггер: край, ширина импульса, видео, наклон
Спусковой крючок CH2	Внутренний триггер: край, ширина импульса, видео, наклон
Триггер счетчик частоты
Считывания Разрешение	6 цифр
Точность (обычная)	± 30 ppm (включая все ошибки в частоте и ± 1 погрешность)
Частотный диапазон	Переменный ток, от 4 Гц Минимальная до Номинальная полоса пропускания
Источник сигнала	Режимы импульсного триггера или триггера: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда осциллограф закупает из-за изменений в состоянии запуска, или получение одного события съемки. Режим триггера ширины импульса: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1 s, которые квалифицируются как срабатываемые события, например, узкие импульсные импульсы PWM, если установить режим, а ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф отсчитывает все края достаточно большой и правильной полярности. Режим триггера видео: счетчик частоты не работает.
Мера
Измерение курсора	Разница в напряжении между курсорами:Delta;V Разница во времени между курсорами:Delta;T ОбратнаяDelta;T В Герц (1/& Delta; T)
Авто Measuerment	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B width, FRF, FFR, LRR, LRF, LFR, LFF
Дисплей
Дисплей типа	7 дюймов 64 K цветной TFT (диагональный жидкий кристалл)
Разрешение дисплея	800 по горизонтали на 480 вертикальные пиксели
Дисплей контраст	Регулируемая (16 передач) с ходовой планкой
Зонд компенсатор Выход
Выходное напряжение (типичное)	О 5Vpp в ≥1MΩ нагрузки
Частота (обычная)	1 кГц
Мощность питания
Напряжение питания	100-120 вакрм (± 10%), от 45 Гц до 440 Гц, CATII 120-240 вакуумных машин (± 10%), от 45 Гц до 66 Гц, CATII
Мощность потребления	30 w
Предохранитель	2А, T рейтинг, 250 В
На окружающую среду
Температура	Работа: 32F до 122F (0C до 50C); Нерабочее:-40F до 159.8F (-40C до + 71C)
Метод охлаждения	Конвекционная печь
Влажность	+ 104F или ниже (+ 40C или ниже): ≤90% относительной влажности; 106F до 122F (+ 41C до 50C): ≤60% относительной влажности
Высота над уровнем моря	Работа: ниже 3000 м (10000 футов); Не работает: ниже 15000 м (50000 футов)
Механические часы
Размер	Длина 385 мм, ширина 200 мм, высота 245 мм
Вес	3,5 кг (с упаковкой); 2,08 кг (без упаковки)
