DSO138 Мини цифровой 1MSa/s 0-200 кГц осциллограф DIY Kit SMD части предварительно припаянный электронный Обучающий набор с прозрачным чехол

DSO138mini имеет такую же производительность, как и DSO138, но имеет значительные улучшения в электропитании и механической конструкции. В отличие от DSO138, его источник питания был значительно упрощен с гораздо меньшим количеством компонентов. DSO138mini делает MCU и lcd оставаться в одной печатной плате, чтобы избежать проблем штыревых соединений, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения. Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.

Особенности:
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320*240 четко отображает параметры.
Сделайте MCU и lcd в одной печатной плате, чтобы избежать проблем с контактным разъемом.
Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.
Улучшения в электропитании и механической конструкции, он может работать на USB или одной ячейке 3,7 в литий-ионная батарея.
Может быть подключен к компьютеру для передачи данных.
DSO138mini также имеет улучшения в прошивке.
Его триггер может надежно работать при настройках временной базы 10us и 20us.
С автоматическим/нормальным/одиночным режимами триггера, легко запечатлеть форму волны момента.
Доступны подъемные или падающие края триггера.
Отслеживаемая предыдущая форма триггера (отрицательная задержка).
Может замораживать в любое время отображения формы волны (функция удержания).
Функция хранения формы волны: не потеряет форму волны после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.
Функция распознавания контроллера TFT.
Все части SMD были припаяны и MCU был запрограммирован.
В комплекте прозрачный чехол, хорошо защищает осциллограф.
Примечание:
Части SMD в этом наборе DIY были припаяны, вам просто нужно припаять другие части самостоятельно.
Технические характеристики:
Материал печатная плата монтажа
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1х зонд)
Входное сопротивление: 1 м Ом/20пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Максимальная частота дискретизации в реальном времени: 1 MSA/s
Диапазон времени: 10 US/Div-500 s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 "цветной TFT ЖК-дисплей с разрешением 320*240
Напряжение питания: 3,5-5 в постоянного тока
Потребление тока: ~ 120 мА @ 5 В

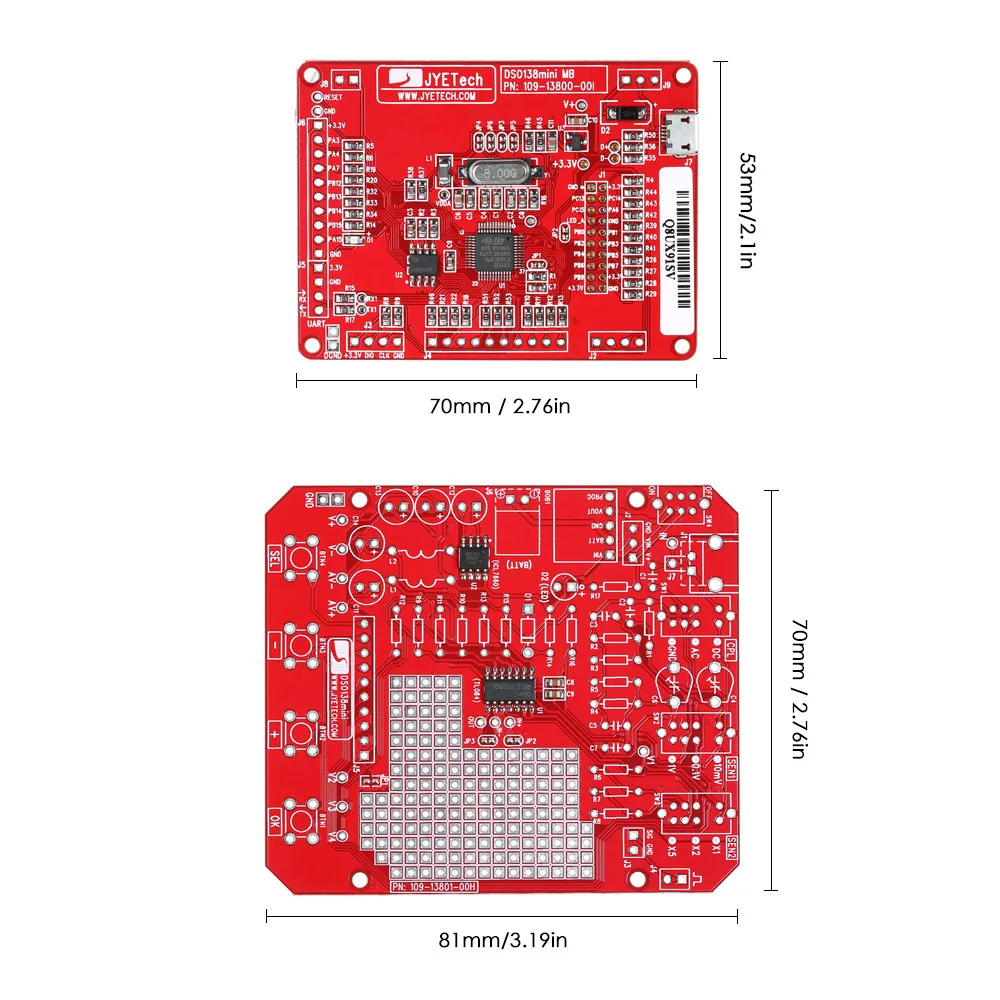

Размер основной платы: прибл. 70*53 мм/2,76 * 2.1in
Размер аналоговой платы: прибл. 81*70 мм/3,19 * 2.76in
Посылка: прибл. 11*9*2,3 см/4,33*3,54 * 0.91in
Посылка: прибл. 124 гр/4,37 унций

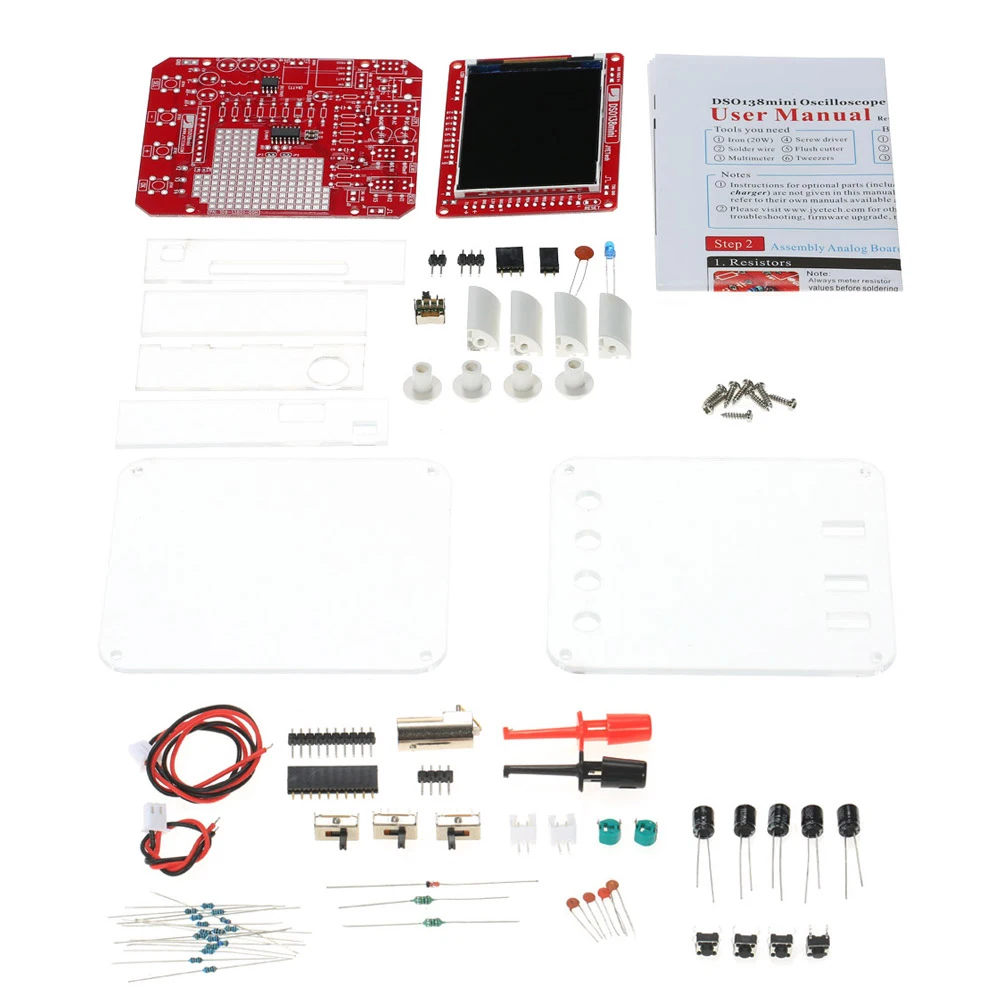

Посылка список:
1 * DSO138mini DIY Kit

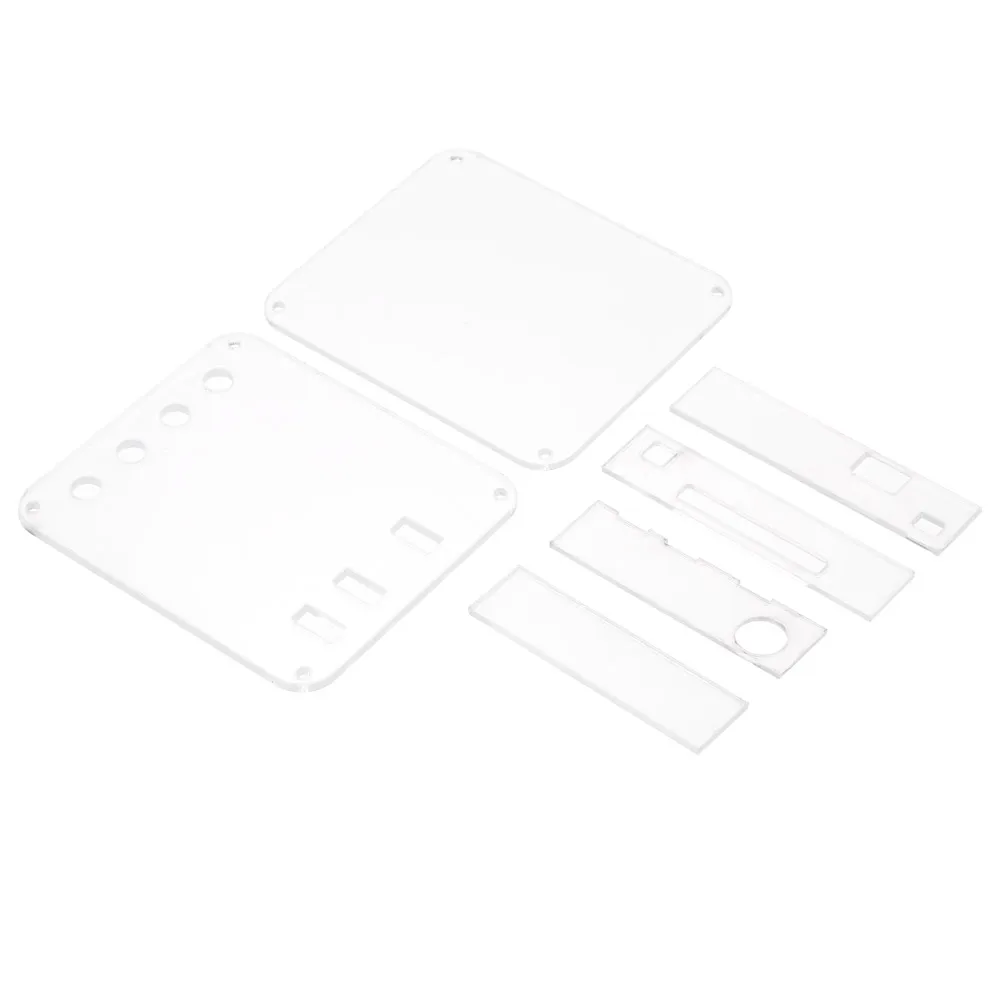

1 * Прозрачный чехол
1 * Руководство пользователя (на английском языке)
