DSO138 2," TFT Ручной карманный цифровой осциллограф комплект diy части припаянный на поверхности электронный Обучающий набор 1 Msps

Новый DSO138 2,4 "TFT Ручной карманный цифровой осциллограф комплект diy части припаянный на поверхности электронный Обучающий набор 1 Msps

Пожалуйста, обратите внимание, что в нашем магазине есть два вида деталей осциллографа, разница между ними заключается в том, что этот набор припаивается к новому ученику, и другой не спаянный, который подходит для квалифицированных людей, Так что вы можете выбрать припаянный или не припаянный. Спасибо за ваш визит. Изображение человека не спаянное. Вы можете попробовать нажать на картинку.

Этот комплект цифрового осциллографа DSO138 оснащен процессором ARM Cortex-M3 и 2,4 дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.

Особенности:
Этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной tft-экран, может использоваться в качестве тестовой платы ARM.
Может быть вторичное развитие на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение и с инструкциями.
С автоматическими, обычными и одностворчатыми режимами, легко запечатлеть момент сигнала.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая форма сигнала триггера (отрицательная задержка).
Может замерзнуть в любое время изогнутый дисплей (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой пробный источник сигнала.
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был припаянный, более подходящий для электронного начинающих.
Примечание:
Один набор «сделай сам»-все детали еще не припаиваются, другой набор был припаян SMD. Пожалуйста, выберите то, что вам нравится!
Технические характеристики:
Тип: не припаянный Набор DIY/припаянный на поверхности комплект (опционально)
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Точность: 12Bit
Глубина пробоотборника: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивных способов)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес упаковки: 119 г/4,21 унций

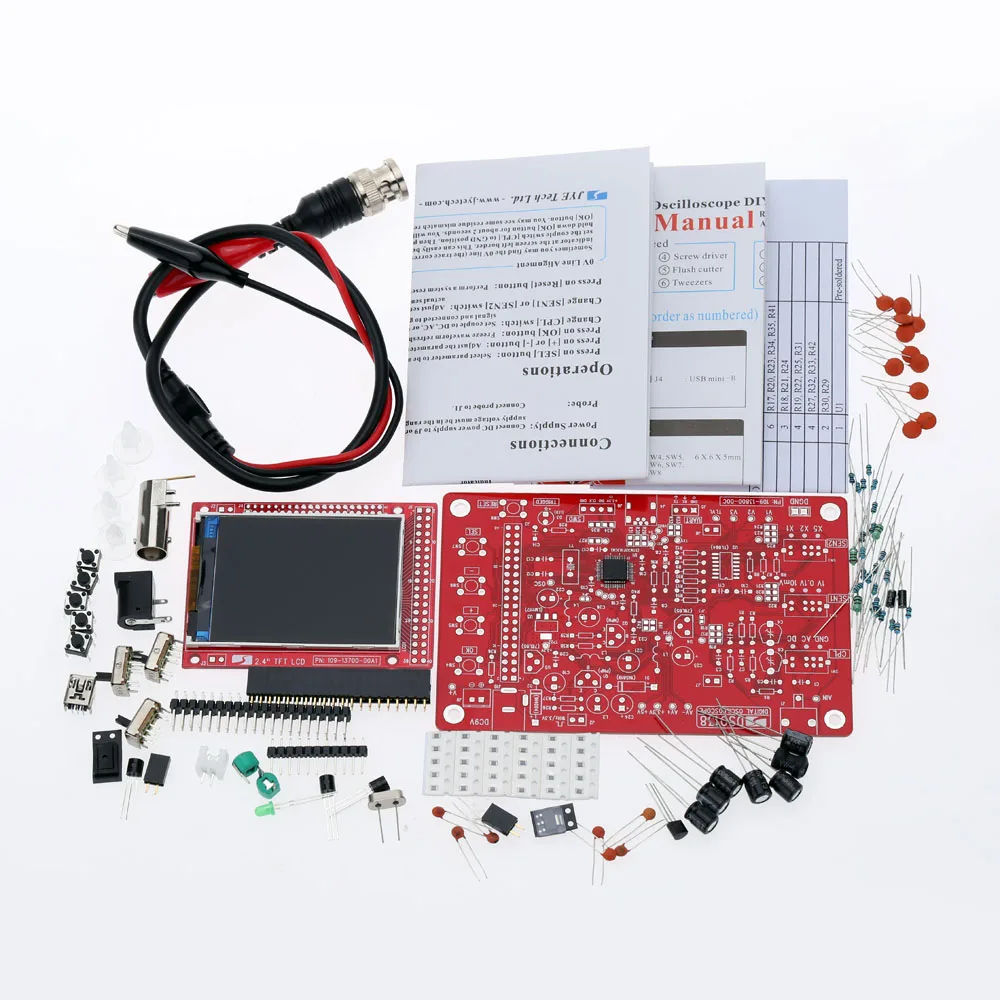

Посылка список:
1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)
