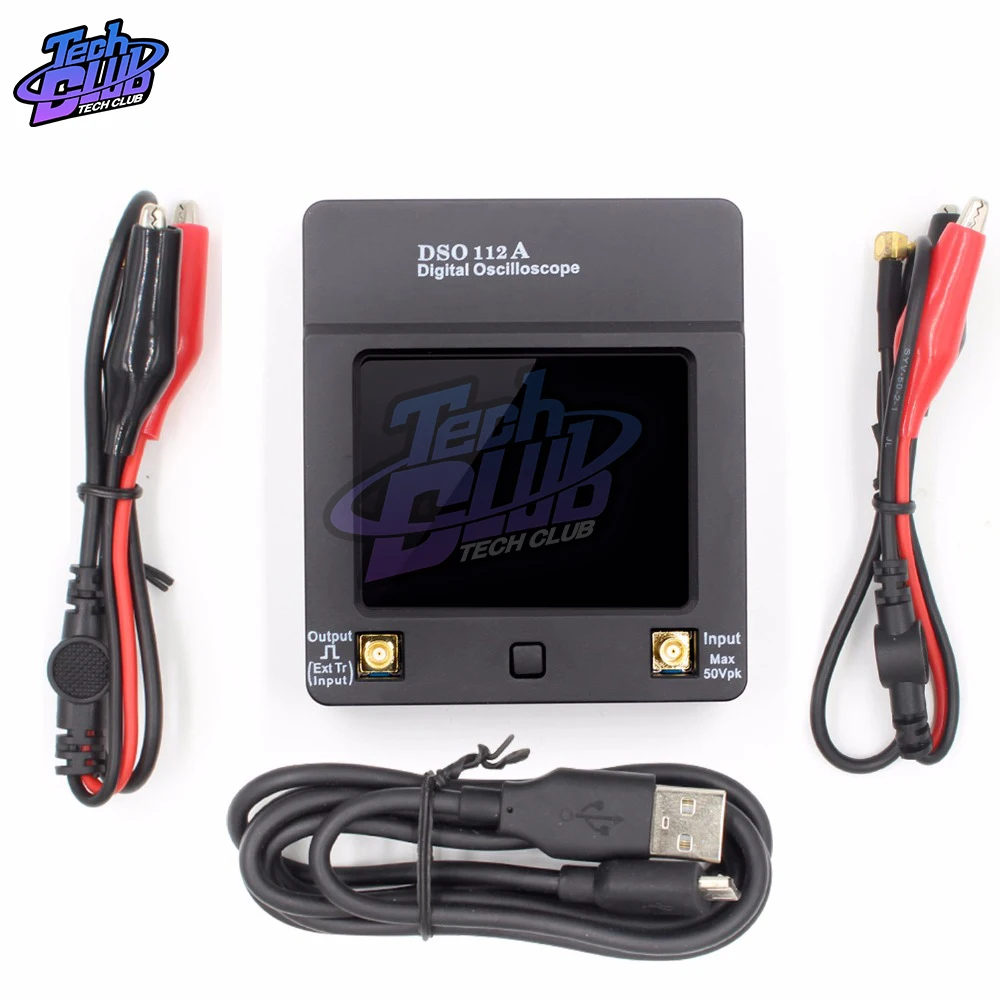

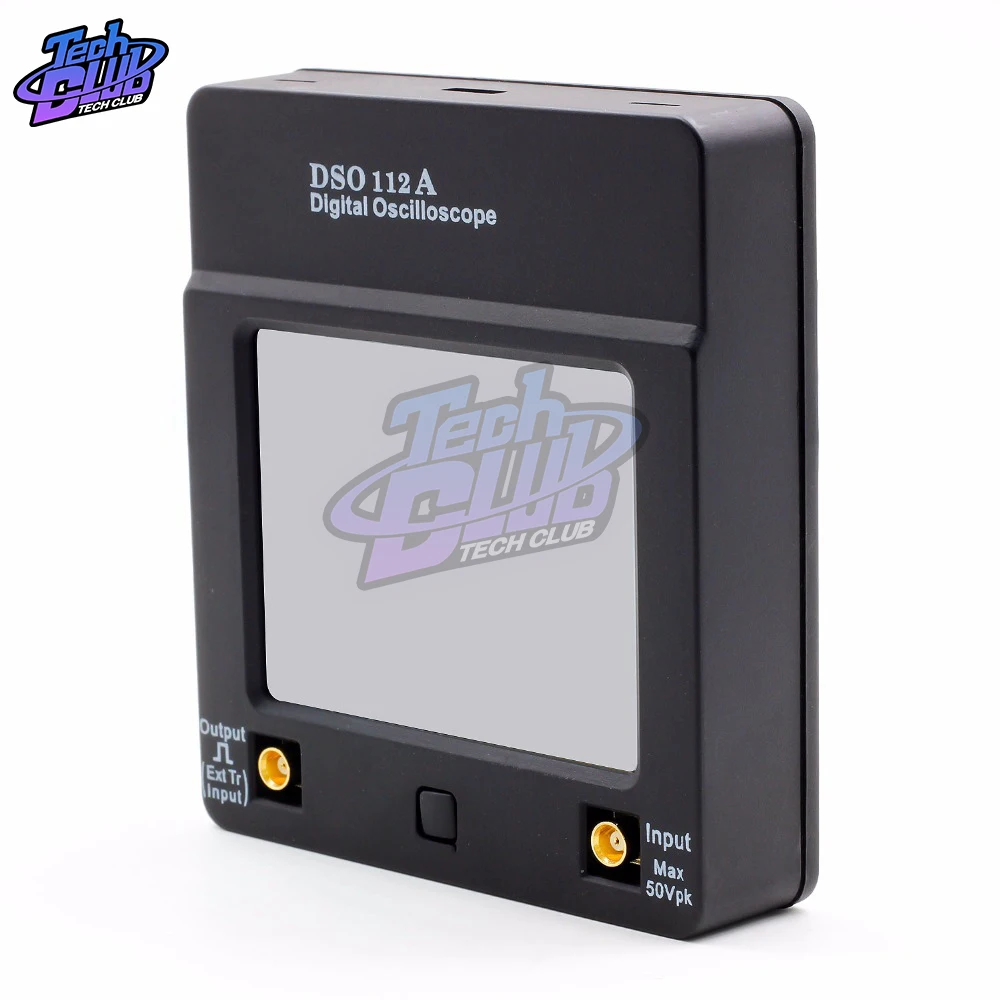

DSO112A на тонкопленочных транзисторах на тонкоплёночных транзисторах Мини цифровой осциллограф Сенсорный экран Портативный USB осциллограф Интерфейс 2 МГц 5 Мбит/с

DSO112A является улучшенной версией DSO112 после основной модификации цепи и PCB. Его Максимальная чувствительность увеличивается в 2,5 раз до 2 мВ/div, и пропускная способность остается без изменений. (Примечание: пропускная способность и чувствительность напрямую связаны. Пожалуйста, не смотрите на полосу пропускания некоторых осциллографов. Широкий, это зависит от его чувствительности, прирост низкой пропускной способности будет иметь большую скидку), при этом фоновый шум ниже, больше подходит для слабых измерений сигнала. Дополнительная функция внешнего триггера делает способность захвата сигнала более сильной. Программное обеспечение добавляет до 24 наборов предустановленных функций доступа к параметрам, которые могут быстро вызвать заданные параметры без необходимости повторять настройки каждый раз, что очень удобно для частых измерений. Внешний корпус и внешний вид также были усовершенствованы, чтобы быть более прочными и эстетичными.

Основные улучшения в DSO112A:

Самая высокая чувствительность повышена до 2 мВ/div (старая модель 5мв/div) с более низким фоновым шумом.

Устранение дефектов, что вертикальное положение старой модели не может быть выровнено, удобнее наблюдать за сигналом.

Он может сохранить 24 набора заданных параметров, и может быть измерен непосредственно при необходимости, устраняя проблемы повторной настройки каждого параметра, и это очень удобно для повторных измерений, чтобы быть выполненным часто.

Добавлены и улучшены функции измерения параметров формы волны. Измеренные параметры формы волны включают частоту, максимальное напряжение, минимальное, пиковое-пиковое, среднее и истинное среднеквадратичное значение. Нет больше сеток.

Увеличьте функцию внешнего триггера, способность захвата сигнала прочнее.

Последовательный интерфейс связи был всесторонне усовершенствован. Он не только выводит данные и параметры формы волны, но также принимает внешние команды настройки, позволяя осциллографу работать с другими инструментами или интегрироваться в систему пользователя.

Замените разъем miniUSB на более популярный разъем microUSB.

Увеличивает прочность внешнего корпуса.

Более сильное функциональное меню облегчает использование.

Рабочие параметры:

• 2,4 'TFT 320*240

• Аналоговая полоса пропускания: 0-2 МГц

• Максимальная частота дискретизации в режиме реального времени: 5 Msps

• Чувствительность по вертикали: 2 мВ/Div-20 в/Div всего 12 файлов (внутрь 1-2-5)

• Горизонтальный диапазон времени: 1 μs/Div-50 s/Div всего 21 файл (в 1-2-5 пути)

• Максимальное входное напряжение: 50 ВПК (100 ВПП)

• Длина записи: 512/1024 точек на выбор

• Входное сопротивление: 1 МОм

• Точность АЦП: 8 бит

• Метод соединения: постоянный ток/переменный ток

• Режим триггера: Авто (Авто), нормальный (Норма) и одиночный (синг)

• Край спуска: подъем и падение

• Источник запуска: внутренний, внешний

• Диапазон напряжения Внешнего триггера: 0-15 в

• Дисплей формы волны может быть заморожен в любое время (функция удержания)

• Уникальный дисплей медленного сигнала прокрутки, который может отображать сигналы непрерывно и непрерывно, в отличие от режима сканирования, что приводит к разрыву отображения сигнала

• Курсор времени для автоматического расчета разницы во времени и отображения

• Курсор напряжения для автоматического расчета разницы напряжения и отображения

• Функция частотомера: отображение частоты сигнала напрямую

• Функция вольтметра: непосредственно Отображает максимальное, минимальное, пиковое, среднее и истинное среднеквадратичное значение сигнала формы волны

• С тестовым сигналом квадратной волны 3,3 В частота сигнала может быть установлена на 1 Гц/10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/440 Гц

• Сохранение/восстановление форм сигнала

• Загрузка ПК данных о форме волны

• Питание от аккумулятора/USB

• Встроенный микрофон с функциями снижения уровня умное устройство для зарядки

• Размер: 70X80X18 мм

Описание:

Когда база времени выбрана от 1 мкс до 5 МКС, функция триггера будет остановлена, и сигнал будет ходить. В это время форма волны может быть заморожена с помощью функции HOLD для стабилизации наблюдения, и эффект наблюдения не влияет ни на что.

При первом использовании подготовки

Используйте острый предмет, чтобы повернуть переключатель батареи к usb-держателю через небольшой слот в верхней левой части осциллографа, чтобы закрыть его.

Подключите осциллограф к источнику питания с помощью кабеля и заряжайте Аккумулятор более чем на несколько часов.

Полезные советы:

Если вам нужны инструкции по использованию, пожалуйста, свяжитесь с нами, и мы вышлем вам PDF-документ. Спасибо!
