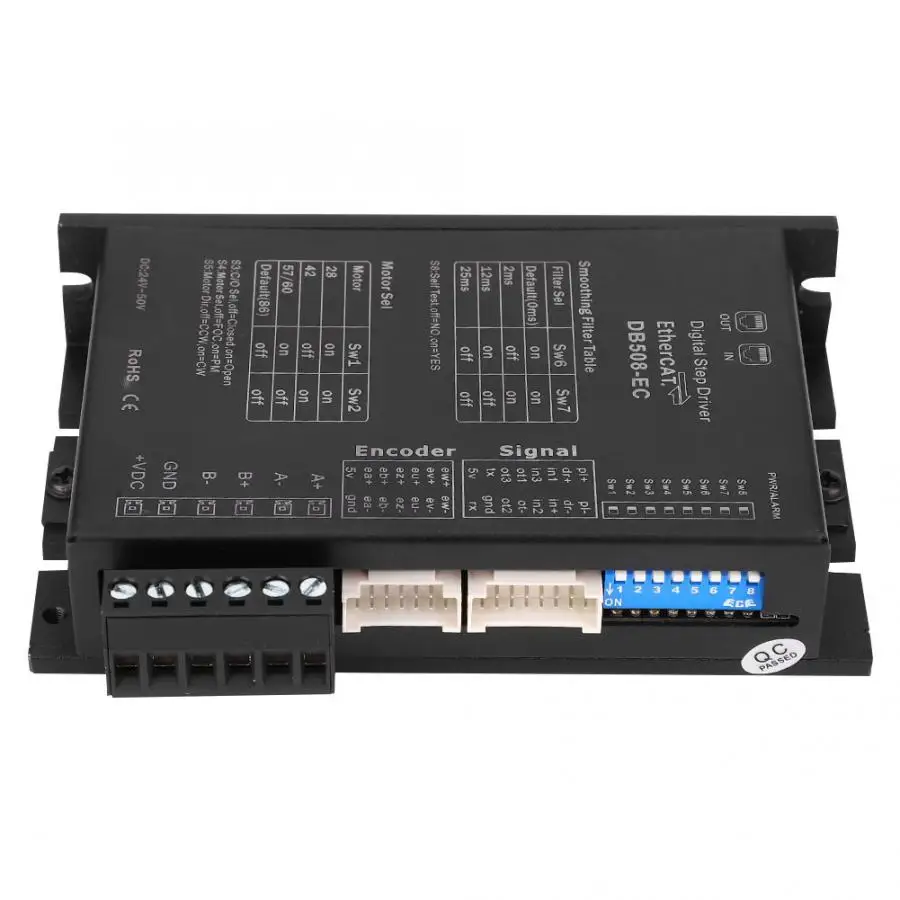

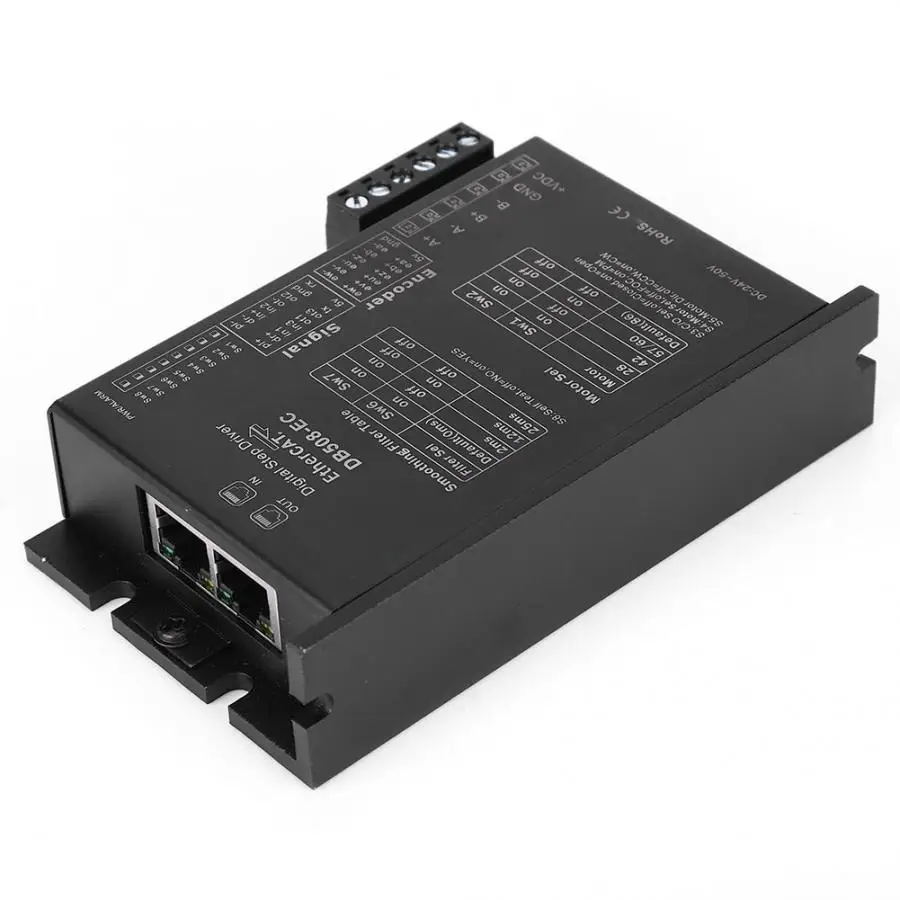

Драйвер шагового двигателя, Цифровой Драйвер шагового двигателя 17 23 24 34, автоматическая регулировка для шагового двигателя EtherCAT DC24-50V1-8A

Описание

Цифровой шаговый двигатель Nema 17 23 24 34 Автоматическая регулировка для EtherCAT DC24-50V1-8A

Особенности:

1. 32-разрядный цифровой обработки сигналов технологии, отличное качество звука и вибрации

2. Установите адрес станции и скорость передачи данных через переключатель обработки цифровых сигналов для установки до 127 устройств.

3. Богатый входной и выходной интерфейс, положение поддержки, скорость, режим самообслуживания

4. Оптопара изолированный входной сигнал, сильная анти-помехи способность

5. Автоматическая идентификация параметров двигателя и автоматическая настройка параметров управления

6. Встроенный ступенчатый алгоритм деления, чтобы обеспечить высокое подразделение работы низких команд управления делением

7. Низкое тепло, стабильная работа и сильное ускорение

8. Высокая надежность, обеспечивающая защиту таких функций, как перенапряжение и Перегрузка по току

Параметры:

Состояние на 100% абсолютно новый

Тип изделия:Шаговый двигательДрайвер

Напряжение:Постоянный ток 24-50 в

Ток привода: 1-8A/фаза, автоматическая регулировка

Посылка список:

(1 шт.); Шаговый двигательДрайвер

Настройки функции DIP-переключателя:

SW3 открытая петля/закрытие петли Настройка: ON = привод открытой петли шагового двигателя. ВЫКЛ = привод замкнутого контура шагового двигателя;

Настройка функции режима SW4: ON = (PM) jog motion mode OFF = режим векторного управления двигателем FOC,

SW5 выбор направления двигателя: ON = положительное направление вращения (CW) OFF = вращение в обратном направлении (CCW).

SW6, SW7 настройка времени фильтра: когда он включен/включен в то же время, он может быть установлен в Требуемое время фильтра с помощью программного обеспечения, максимальное значение составляет 25 мс, и разрешение составляет 0,1 мс. Чем больше время фильтрации, тем лучше ускорение и высокая производительность, но эффект интерполяции еще больше.

Настройка функции самопроверки SW8: OFF = не самопроверка, может получить управление командой связи шины,

ON = привод и двигатель входят в режим автоматической работы

Примечание:

1. Не Поворачивайте источник питания. Не превышать входное напряжение DC60V. Зеленый индикаторный светильник PWR светильник s при питании накопителя.

2. В тех случаях, когда ток слишком высока или вязкость полимера слишком мала, синий индикатор светильник вспышки
