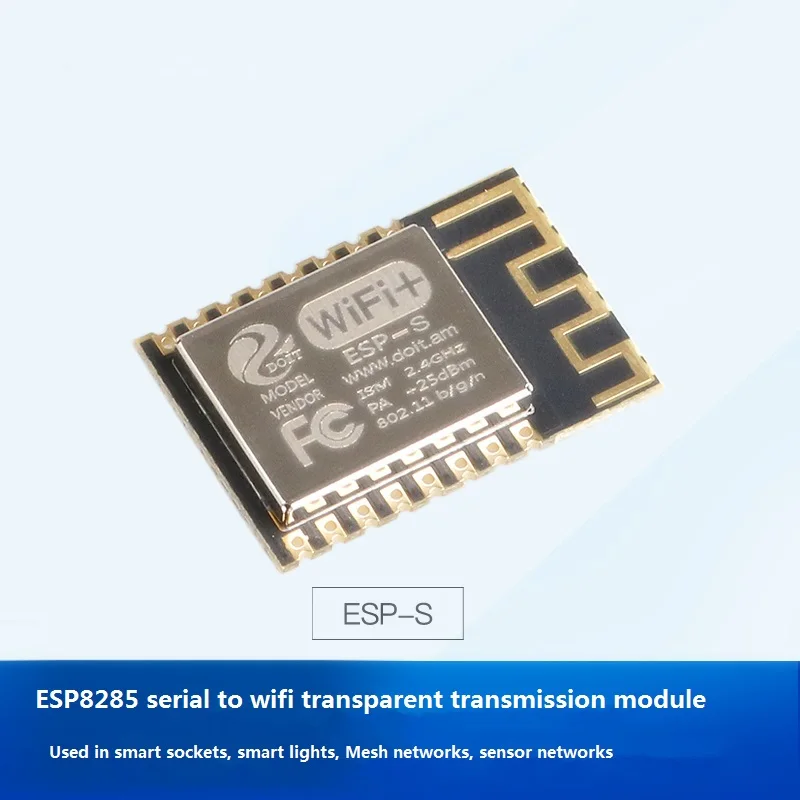

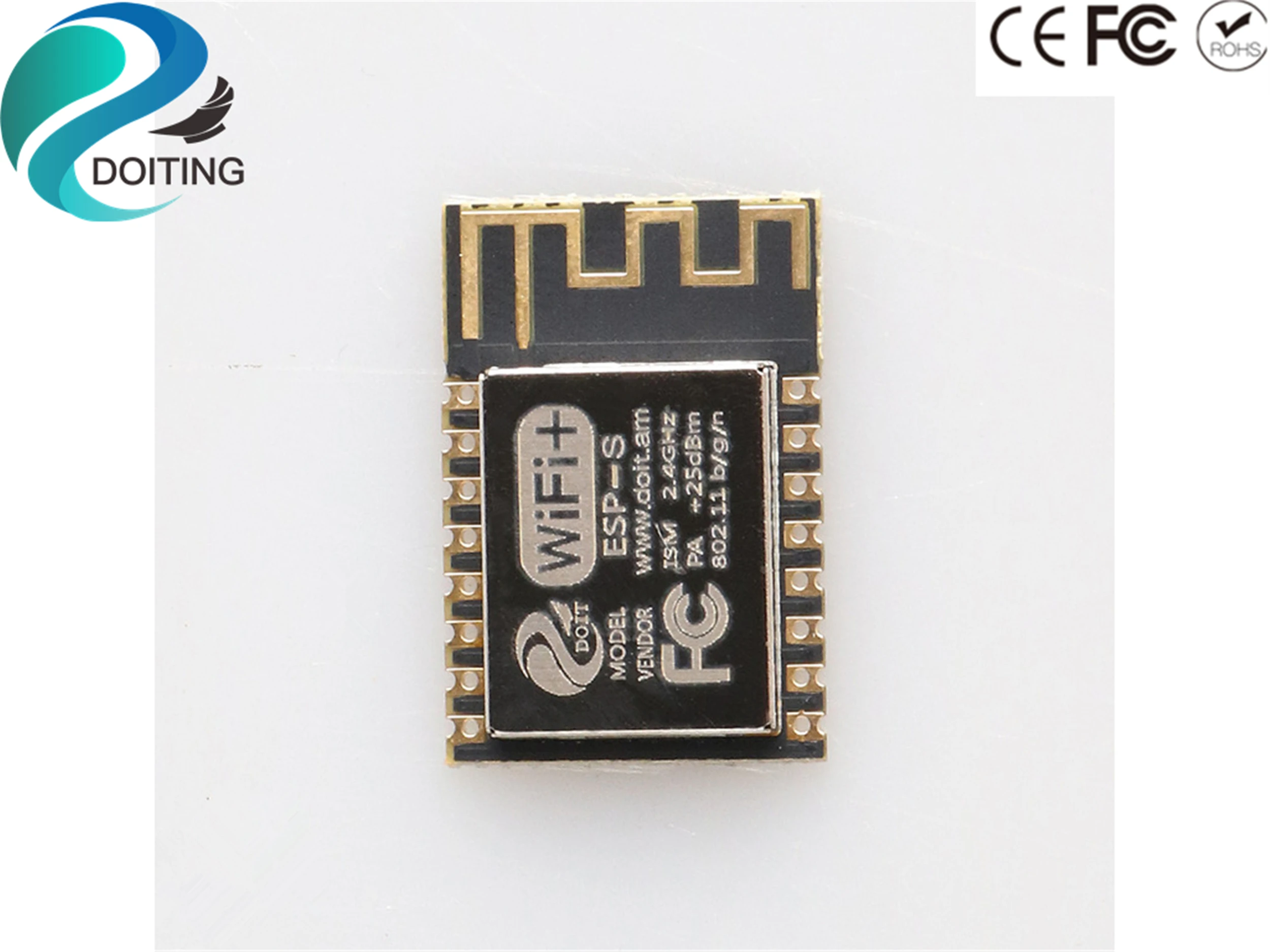

DOITING ESP8285 ESP-S последовательный порт беспроводной WiFi модуль Прозрачная передача совместима с ESP-12E ESP-12F для умного дома

Описание

Отгрузочная ведомость:

При прошивке = 1 шт приВстроенное программное обеспечение для проектора T/tПрошивка = 1 шт.Прозрачный передачи прошивки модуль

Обратите внимание:

В прошивке: Эта прошивка поддерживает только команды AT для работы модуля. Прозрачная прошивка передачи: Эта прошивка настраивает модуль через веб-страницу, аналогичную конфигурации маршрутизатора

Особенности:

Сверхмалый размер; Серийный wi-fi; Беспроводная Прозрачная передача; Сверхнизкое энергопотребление на большое расстояние Высокая термостойкость до 125 °C Полностью совместим с ESP8266, исходный код может быть непосредственно портирован.

Параметры:

SOC характеристики:

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микропроцессор с 80 MГц и 160 МГц Частота поддержки, RTOS поддержка Встроенный протокол TCP/IP стек Встроенный 1 10 бит высокой точности АЦП Периферийный интерфейс HSPI, UART, iec, ies, ИК-пульт дистанционного управления, ШИМ, GPIO Глубокий сон держит ток на 10uA и ток выключения меньше 5uA Пробуждение, подключение и передача пакетов в течение 2 MS Энергопотребление в режиме ожидания менее 1,0 МВт (DTIM3) Встроенная вспышка SPI 1 Мбайт

Wi-Fi Особенности:

Поддержка 802,11 b/g/n/e/i Станция поддержки, режим SoftAP, SoftAP + STA Поддержка Wi-Fi Direct (P2P) Поддерживает аппаратное ускорение CCMP (CBC-MAC, режим счетчика), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P WPA/PA2 PSK и WPS Функции безопасности 802,11 i: предварительная аутентификация и TSN Поддержка 802.11n (2,4 ГГц) 802,1 h/RFC1042 упаковка рамы Бесшовный роуминг поддержка Поддержка удаленного обновления и облачного обновления OTA Поддержка Smart Config (включая устройства Android и iOS)

Модуль периферийные устройства:

2 xUART 1 xADC 1xEn 1x wake-up pin 1 xHSPI 1xI2C 1xI2S До 10 xGPIOs Диапазон рабочих температур:-40-125 °C Размер модуля: 24*16*3 мм

Применение для следующих случаев:

Бытовая техника Домашней автоматизации Умная розетка, умный светильник Ячеистой сети Радионяня IP камера Сенсор сети Портативной электроники Безопасности идентификационная бирка Беспроводной расположение осведомленности Беспроводной система позиционирования маяк Промышленный беспроводной пульт дистанционного управления

Примечание:

Напряжение питания модуля составляет 3,3 В постоянного тока, а ток-500 мА или более; Модуль Wi-Fi IO Максимальный выходной ток-12 мА; Wi-Fi модуль NRST pin активный низкий; EN включить pin активный высокий; Модуль Wi-Fi переходит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; модуль Wi-Fi переходит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается. RXD модуля Wi-Fi подключен к TXD внешнего MCU, а TXD модуля Wi-Fi подключен к RXD внешнего MCU. Больше документов можно загрузить в wiki. doit. am.
