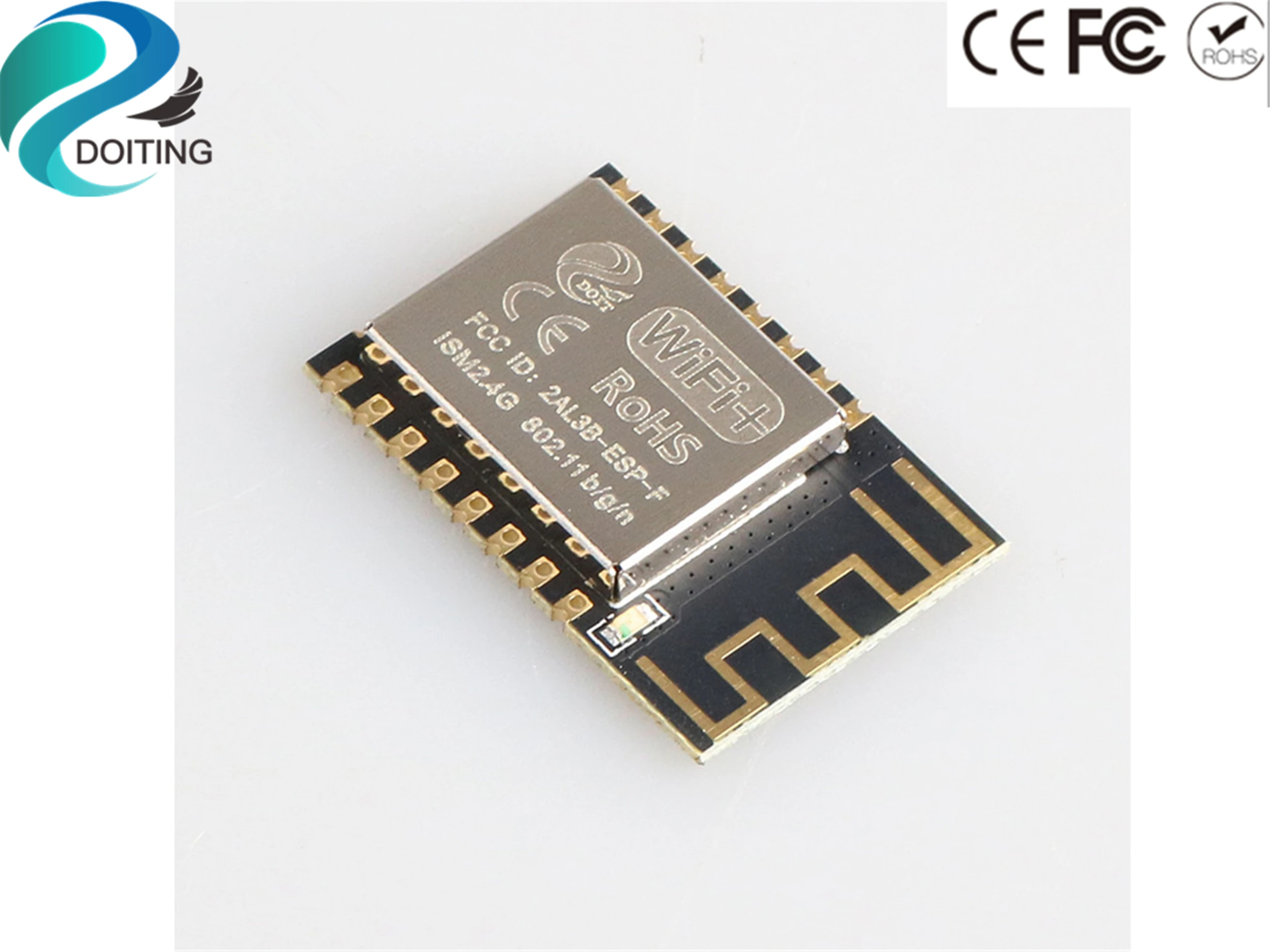

DOITING ESP-F пульт дистанционного управления беспроводной WiFi модуль последовательный порт Прозрачная передача совместима с ESP-12E/ESP-12F/ESP8266

Описание

Описание: длина рукава

При прошивке относится к При прошивке Прошивка TTF относится к прозрачной прошивке передачи MQTT относится к прошивке MQTT

Введение:

Основной процессор модуля ESP-F использует экономичный чип ESP8266EX. Чип интегрирует лидирующего класса Tensilica для L106 сверхнизкий уровень мощности 32-битный микро-mcu в меньшем посылка с 16-bit Lite, поддержка 80 и 160 МГц на основной частоте и поддержка RTOS. ESP8266EX имеет полную функцию сети Wi-Fi, которая может использоваться независимо или в качестве раба к другим хост-MCUs. Когда ESP8266EX применяется независимо, его можно запускать непосредственно с внешней вспышки. Встроенный кэш помогает улучшить производительность системы и оптимизирует систему хранения. Кроме того, ESP8266EX может использоваться в качестве адаптера Wi-Fi через порт SPI/интерфейс SDIO или iec/UART для любого микроконтроллера. Модуль ESP-F поддерживает стандартный протокол IEEE 802,11 b/g/n/e/i и полный стек TCP/IP. Используйте rs, чтобы добавить сетевые возможности к существующим устройствам или создать отдельные сетевые контроллеры. Модуль ESP-F предлагает максимальную полезность по самой низкой цене, предоставляя неограниченное количество возможностей для встроенных функций Wi-Fi в другие системы.

Применение сценарий

Бытовая техника Умный дом Радионяня Сенсор сети Безопасности идентификационная бирка Беспроводной система позиционирования маяк Домашней автоматизации Ячеистой сети IP камера Портативной электроники Беспроводной расположение осведомленности Промышленный беспроводной пульт дистанционного управления

Особенности:
SOC характеристики:

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микропроцессор с 80 MГц и 160 МГц Частота поддержки, RTOS поддержка Встроенный протокол TCP/IP стек Встроенный 1 10 бит высокой точности АЦП Периферийный интерфейс HSPI, UART, iec, ies, ИК-пульт дистанционного управления, ШИМ, GPIO Глубокий сон держит ток на 10uA и ток выключения меньше 5uA Пробуждение, подключение и передача пакетов в течение 2 MS Энергопотребление в режиме ожидания менее 1,0 МВт (DTIM3)

Wi-Fi функции:

Поддержка 802,11 b/g/n/e/i Станция поддержки, режим SoftAP, SoftAP + STA Поддержка Wi-Fi Direct (P2P) Поддерживает аппаратное ускорение CCMP (CBC-MAC, режим счетчика), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P WPA/PA2 PSK и WPS Функции безопасности 802,11 i: предварительная аутентификация и TSN Поддержка 802.11n (2,4 ГГц) 802,1 h/RFC1042 упаковка рамы Бесшовный роуминг поддержка Поддержка удаленного обновления и облачного обновления OTA Поддержка Smart Config (включая устройства Android и iOS)

Модуль периферийных устройств:

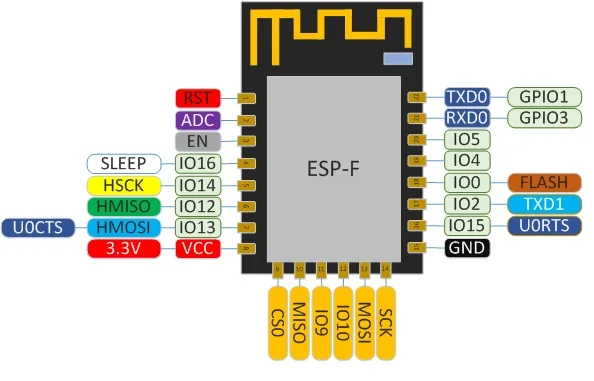

2 xUART 1 xADC 1xEn 1x wake-up pin 1 xHSPI 1xI2C 1xI2S До 11 xGPIOs 4 м байт SPI Flash Диапазон рабочих температур:-40 °C-85 °C Размер модуля: 16 мм × 24 мм

DOITING ESP-F пульт дистанционного управления беспроводной WiFi модуль последовательный порт Прозрачная передача совместима с ESP-12E/ESP-12F/ESP8266

Отгрузочная ведомость:

1 шт. модуль Wi-Fi

Примечание:

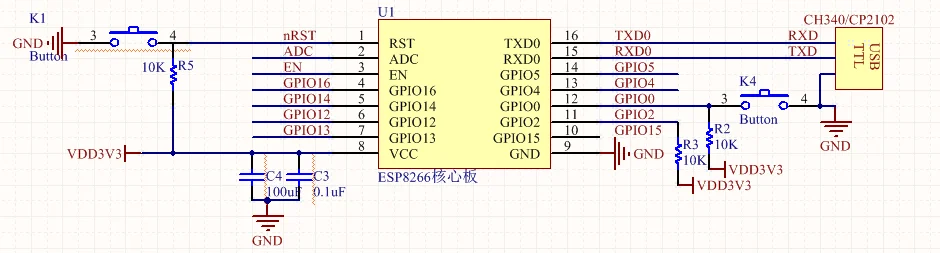

Напряжение питания модуля составляет 3,3 В постоянного тока, а ток-500 мА или более; Модуль Wi-Fi IO Максимальный выходной ток-12 мА; Wi-Fi модуль NRST pin активный низкий; EN включить pin активный высокий; Модуль Wi-Fi переходит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; модуль Wi-Fi переходит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается. RXD модуля Wi-Fi подключен к TXD внешнего MCU, а TXD модуля Wi-Fi подключен к RXD внешнего MCU.
