DOITING 5 шт. ESP-M2 беспроводной Wifi модуль ESP8285 тестовая плата флэш-загрузка инструмент прошивка загрузчик совместим с ESP8266

Описание

Обратите внимание:

В прошивке: Эта прошивка поддерживает только команды AT для работы модуля. Прозрачная прошивка передачи: Эта прошивка настраивает модуль через веб-страницу, аналогичную конфигурации маршрутизатора

Отгрузочная ведомость:

5Шт модуль с AT = 5 ×ESP-M2 Wi-Fi модуль с ATВстроенное программное обеспечение 5 шт.МодульС TT = 5 ×ESP-M2 модуль Wi-Fi сПрозрачная коробка передач Встроенное программное обеспечение 1 шт. 8285 тестовая плата = 1 × ESP8285 тестовая плата (без модуля) Набор с AT =1 × ESP8285 тестовая плата +1 ×ESP-M2 Wi-Fi модуль с ATВстроенное программное обеспечение Комплект с TT =1 × ESP8285 тестовая плата +1 ×ESP-M2 модуль Wi-Fi сПрозрачная коробка передач Встроенное программное обеспечение

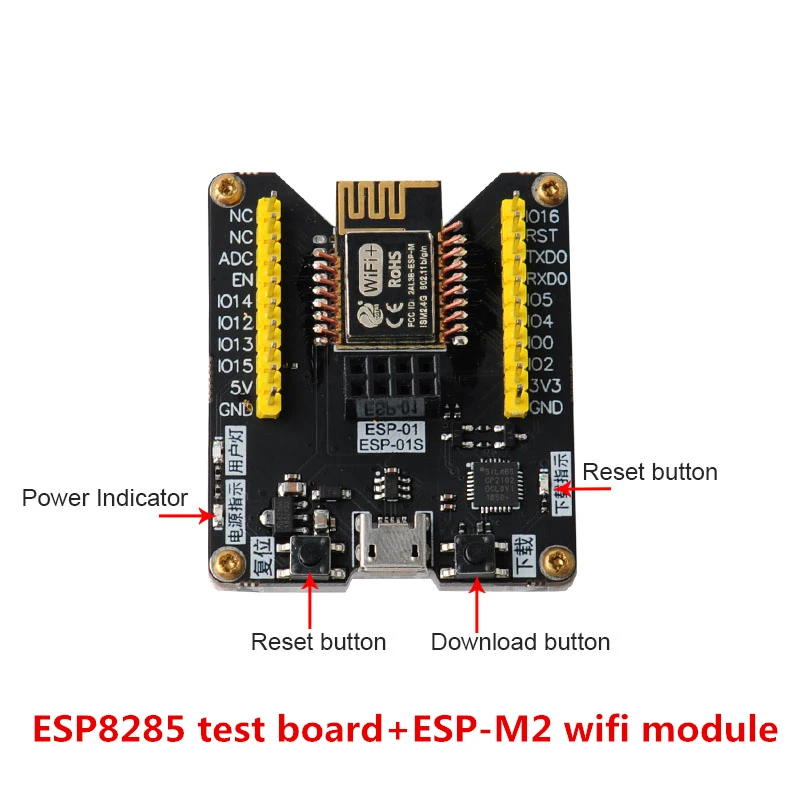

Описание тестовой платы ESP8285:

Эта плата подходит для тестирования прошивки Essen и наших ESPM1, ESPM2, ESP01S, ESP01 и других модулей. Все порты ввода-вывода были экспортированы и могут использоваться какМаленькийEst системная макетная плата или небольшая партия горящих светильников. Плата поддерживает функцию загрузки прошивки одним нажатием кнопки и добавляет Программирование Индикатор режима (синий светильник) и индикатор последовательной связи (зеленый светильник). ESP8285 = ESP8266 + 1 м вспышка. По сравнению с ESP8266, он выдерживает температуру до 125 градусов Цельсия! И оригинальная исходная программа ESP8266 может использоваться как есть.

DOITING 5 шт. ESP-M2 беспроводной Wifi модуль ESP8285 тестовая плата флэш-загрузка инструмент прошивка загрузчик совместим с ESP8266

ESP-M2 характеристики модуля Wi-Fi:

Сверхмалый размер; Серийный wi-fi; Беспроводная Прозрачная передача; Сверхнизкое энергопотребление на большие расстояния; Может использоваться внешняя антенна. Высокая термостойкость до 125 °C Полностью совместим с ESP8266, исходный код может быть непосредственно портирован. Основной процессор ESP-M2 модуля использует экономичный чип ESP8285. Чип интегрирует расширенная версия Tensilica для L106 серии Diamond 32-битный двухъядерный процессор в меньшем посылка с встроенной SRAM. ESP8285 имеет полную функцию сети Wi-Fi, которая может использоваться независимо или в качестве раба к другим хост-MCUs. Когда ESP8285 размещает приложение, его можно запускать непосредственно с внешней вспышки. Встроенный кэш помогает улучшить производительность системы и оптимизирует систему хранения. Кроме того, ESP8285 может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс SDIO или порт iec/UART, и может быть применен к любому микроконтроллерному дизайну.

Параметры:

SOC характеристики:

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микропроцессор с 80 MГц и 160 МГц Частота поддержки, RTOS поддержка Встроенный протокол TCP/IP стек Встроенный 1 10 бит высокой точности АЦП Периферийный интерфейс HSPI, UART, iec, ies, ИК-пульт дистанционного управления, ШИМ, GPIO Глубокий сон держит ток на 10uA и ток выключения меньше 5uA Пробуждение, подключение и передача пакетов в течение 2 MS Энергопотребление в режиме ожидания менее 1,0 МВт (DTIM3) Встроенная вспышка SPI 1 Мбайт

Wi-Fi Особенности:

Поддержка 802,11 b/g/n/e/i Станция поддержки, режим SoftAP, SoftAP + STA Поддержка Wi-Fi Direct (P2P) Поддерживает аппаратное ускорение CCMP (CBC-MAC, режим счетчика), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P WPA/PA2 PSK и WPS Функции безопасности 802,11 i: предварительная аутентификация и TSN Поддержка 802.11n (2,4 ГГц) 802,1 h/RFC1042 упаковка рамы Бесшовный роуминг поддержка Поддержка удаленного обновления и облачного обновления OTA Поддержка Smart Config (включая устройства Android и iOS)

Модуль периферийные устройства:

2 xUART 1 xADC 1xEn 1x wake-up pin 1 xHSPI 1xI2C 1xI2S До 10 xGPIOs Диапазон рабочих температур:-40-125 °C Размер модуля: 12,3 мм × 20 мм

Применение для следующих случаев:

Бытовая техника Домашней автоматизации Умная розетка, умный светильник Ячеистой сети Радионяня IP камера Сенсор сети Портативной электроники Безопасности идентификационная бирка Беспроводной расположение осведомленности Беспроводной система позиционирования маяк Промышленный беспроводной пульт дистанционного управления

Примечание:

Напряжение питания модуля составляет 3,3 В постоянного тока, а ток-500 мА или более; Модуль Wi-Fi IO Максимальный выходной ток-12 мА; Wi-Fi модуль NRST pin активный низкий; EN включить pin активный высокий; Модуль Wi-Fi переходит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; модуль Wi-Fi переходит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается. RXD модуля Wi-Fi подключен к TXD внешнего MCU, а TXD модуля Wi-Fi подключен к RXD внешнего MCU. Больше документов можно загрузить в wiki. doit. am.
