Описание
Введение:

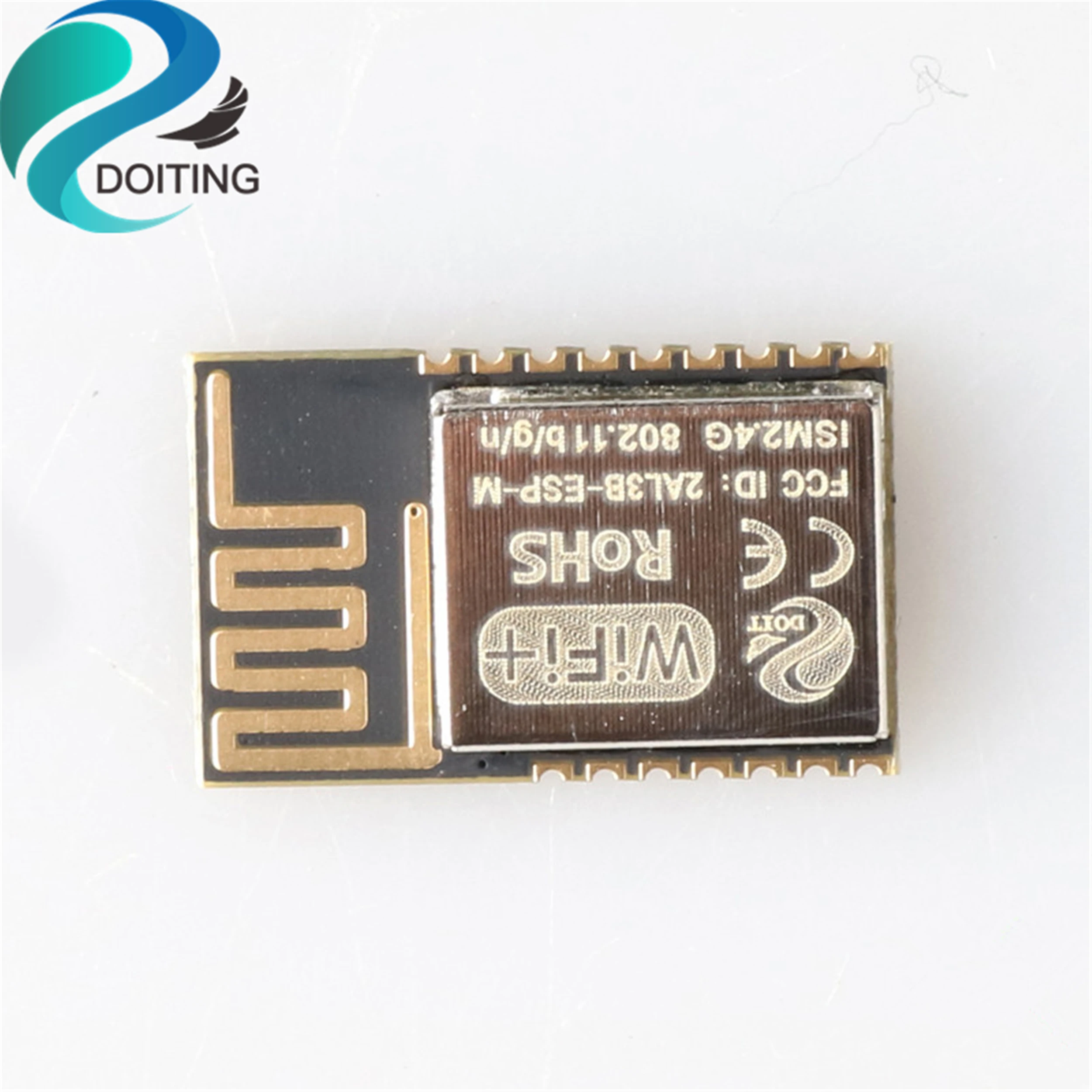

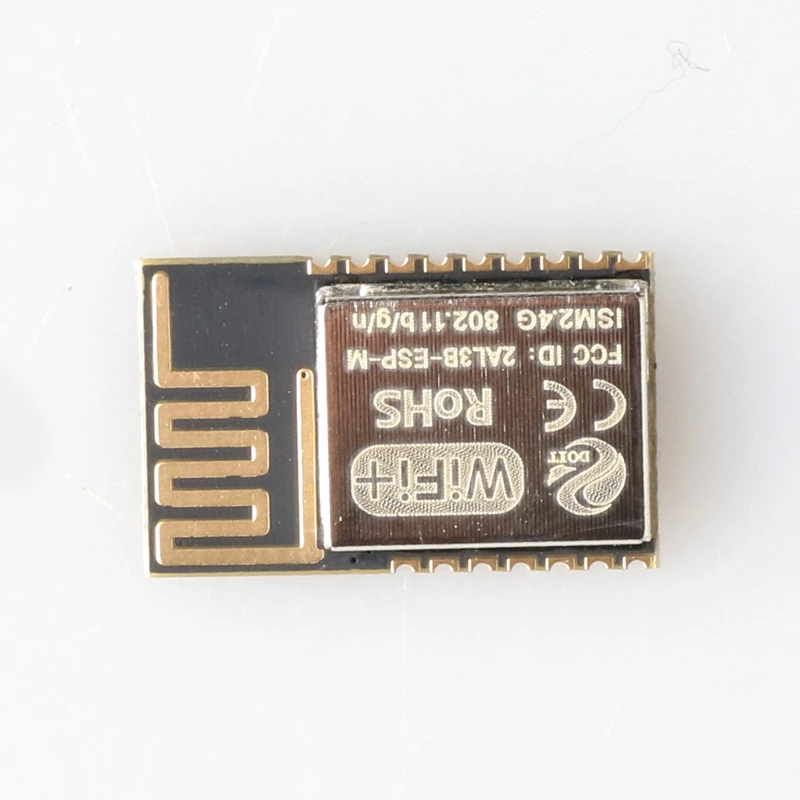

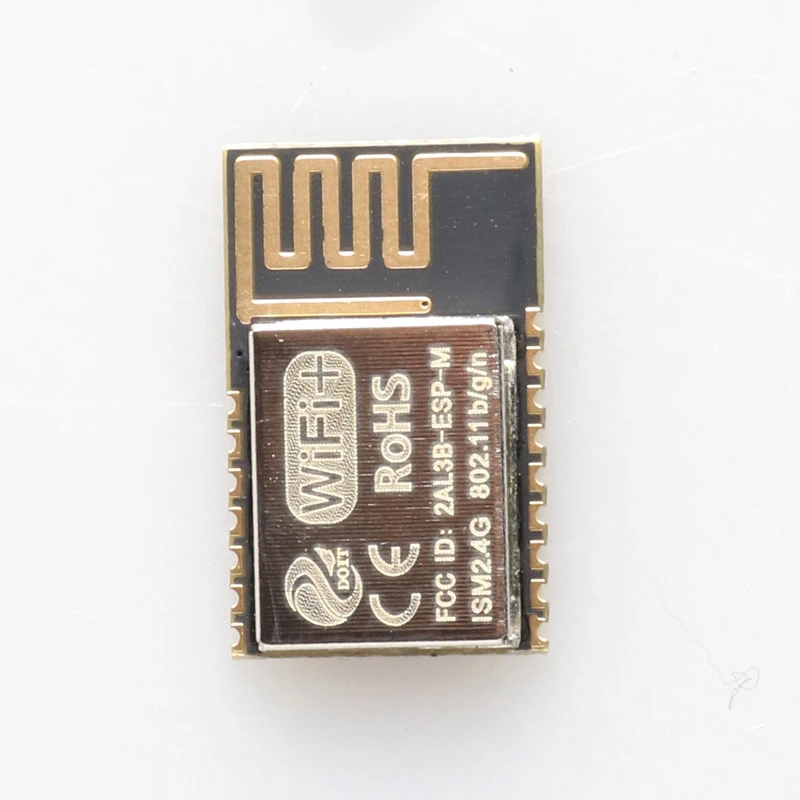

Чистый последовательный порт Wi-Fi TZ-M2 сбора и анализа данных является новым продуктом ZUI, разработанным нашей компанией для проверки посещаемости и потока пассажиров. Продукт проводит анализ и подсчитывает уровень сигнала и Характеристики сигнала, захватывая сигналы Wi-Fi 2,4G, и осуществляет анализ данных, таких как посещаемость сотрудников, анализ траектории пользователя, тепловая карта торгового центра, данные о движении, новые данные о клиентах и время нахождения пользователя. Вспомогательные бизнес-решения. Принцип работы TZ-M2: устройство собирает пакеты данных Wi-Fi в полнополосном режиме опроса в течение указанного времени, затем зонд загружает собранные данные на верхний компьютер через последовательный порт. Сбор и анализ данных Адрес сетевого диска:Https://pan.baidu.com/s/1kVbUwHxОписание продукта:

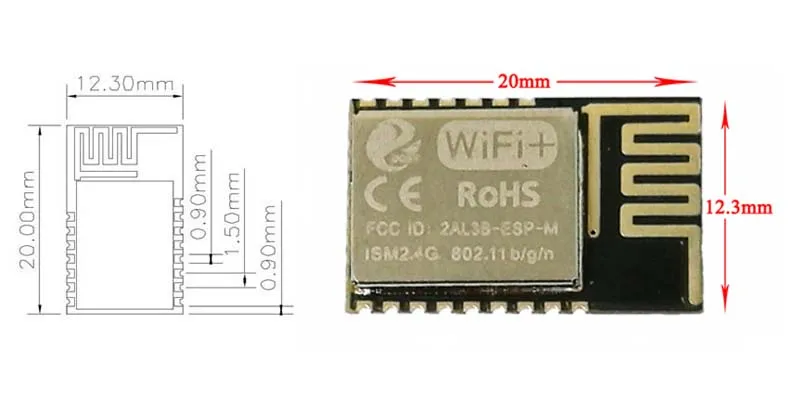

Структура модуля TZ-M2:
Особенности:
Поддержка 802,11 b/g/n Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микро MCU с поддержкой 80 MГц и 160 МГц, RTOS поддержка Встроенный 10 бит высокой точности ADC Диапазон рабочих температур:-20 °C-80 °C Рабочее напряжение: 3,3 ВПриема данных:
Сбор и анализ данных захватит MAC-адрес WiFi и отправит его на хост-компьютер через последовательный порт в виде персонального потока. Скорость передачи составляет 115200. Формат следующий: Источник кадра MAC рамка назначения MAC рамка класса кадра класс канала RSSI сила сигнала К примеру: 08: 11: 96: 7B: C9; большие размеры 40-20: 76: 93: 36: B7: 60 01 09 5-62
Особенности:
Коллекция диапазон:
Сбор и анализ данных не посылает сигнал, но принимающий конец используется для получения сигналов, отправленных мобильным телефоном и роутером. Поэтому покрытие приобретения определяется покрытием сигнала мобильного телефона и роутера (сила передаваемого сигнала). Рекомендуется использовать хорошую покупку в пределах 30 метров (& pi; × 30 × 30 = 2800, то есть около 2800 квадратных метров покрытия), обычно открывается до 50-100 метров, предельное расстояние до 1000 метровПриобретение скорости:
Есть 13 каналов в WiFi. Поскольку сигналы мобильных телефонов и роутеров распределяются по разным каналам, 13 каналов должны быть пройдены и сканированы один раз. Сканирование каждого канала занимает около 250 миллисекунд, то есть сканирование одного круга занимает около 3 секунд (время переключения каналов). Значение опыта составляет около 80% для сканирования в 1 круг, и более 95% для сканирования в 2 тура. Поэтому рекомендуется ждать в одном месте для сканирования в течение 1 ~ 2 патронов.Банка питания:
Зарядное сокровище питается от 5 В и имеет Средний рабочий ток 100 мА. Благодаря зарядному емкость 20000 мАч, он может работать при температуре не выше 80% эффективность и может работать 20000 × 80%/100 = 160 часов.IPhone:
Мобильный телефон Apple имеет только случайный MAC во время Фазы зондирования (т. Е. WiFI не подключен), а другие фазы являются реальным MAC. Таким образом, анализ сбора данных может захватывать случайный mac в чехол, что мобильный телефон Apple не подключен к трассе, и является настоящим MAC на других стадиях.Черный экран мобильного телефона:
Сбор и анализ данных могут быть записаны только в чехол пакета, отправленного мобильным телефоном. Это необходимое условие. Если вы не используете мобильный телефон в течение 2-5 минут в течение длительного времени, мобильный телефон сначала выключит экран. На этом этапе Wi-Fi по-прежнему может нормально общаться, частота связи уменьшается, а сбор и анализ данных могут захватывать мобильный телефон MAC. Если это займет около 5 минут или около того, нет никакой связи, модуль связи будет закрыт, и не будет передачи пакетов, который не будет обнаружен.Как определить поддельный MAC:
Согласно спецификации IEEE802.11, 2-й байт 0 4 8 C является нормальным MAC, как следующий MAC 36: CE: 00: 08: 54: EE Второй байт 6, чтобы определить поддельный MACОтгрузочная ведомость:
1 шт. TZ-M2 модуль
Характеристики
- Номер модели
- TZ-M1
- Тип продукта
- Эпилятор Запчасти
