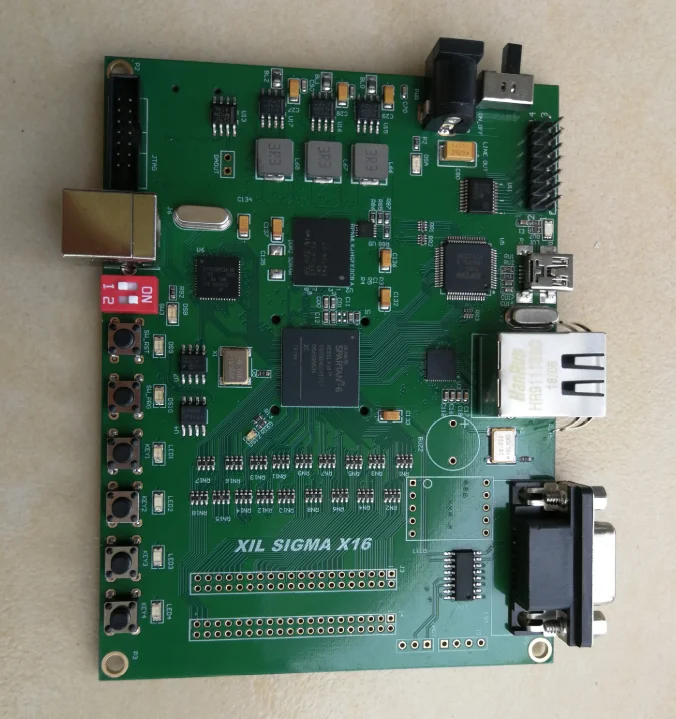

Для Xilinx макетной платы Spartan6 XC6SLX16 DDR2/FT2232HL/гигабитная макетная плата

Описание

Xilinx макетная плата Spartan6 XC6SLX16 DDR2/FT2232HL/гигабитная макетная плата

Введение платы развития FPGA

FPGA: xc6slx16-2csg324 spartan-6 серия @ xilinx

FPGA конфигурации:

8 МБ SPI Flash @ Numonyx

14pin двухрядный 2,0 мм интервал интерфейс JTAG

Память:

Плата 128 МБ DDR2 sdram @ micron

8 МБ SPI Flash @ Numonyx

Интерфейс ресурсы

10/100/1000 м Ethernet RJ-45 интерфейс, с помощью чипа rtl8211 @ realtek

USB2.0 высокоскоростная связь A, cy68013a @ cypress

Аудио интерфейс, поддержка микрофона вход, аудио вход и стерео аудио выход, wm8731 @ wolfson

USB2.0 высокоскоростная связь B или USB к коммуникационная плата интерфейса UART FT2232HL поддерживает связь с 2-мя-way последовательный порт информацию о работоспособности системы/индикаторе температуры эмулятор

Интерфейс DB9 RS232 (Гнездовой порт)

8 AD выборка интерфейс

DA выходной интерфейс весь путь

В 7-сегментный светодиодный дисплей трубки

Стандартный SD Держатель для карт

Интерфейс расширения:

2-полосная IDC 40pin 2,0 мм расстояние GPIO интерфейс

Односторонний 60pin FPC (мультиплексирование с двухсторонним IDC40)

Внешний пользовательский интерфейс I2C (1 х 4 заголовка)

В: межсетевое взаимодействие

Бортовой 50 МГц осциллятор

Управление и ЖК-дисплей:

Четыре кнопки

2 канальный кодовый наборный переключатель

4 светодиода

Мощность питания:

Адаптер питания 5 V/2A

Решения питания DDR2 @ ti

FPGA решения электропитания

Данные макетной платы FPGA

BBB 0 ----- 01 _ Руководство пользователя

| ----- 02_FPGA быстрый запуск

| -- 03 _ диаграмма

BBB 0 ----- 04 _ верхний слой нижний Шелковый экран

B b 0 ----- 05 _ чип данных руководство

| ---06 _ ucf

BBB 0 ----- 07 _ Verilog

BBB 0 ----- 08 _ справочный рутинный Microblaze

| -- 09 _ инструменты

| ----- 10_FPGA обучающие материалы

| -- 11 _ verilog учебник

| ----- 12_Xilinx официальные данные

| -- 99 _ другой

Verilog процедуры Verilog

01_LED подводный светильник, предъявляемым к испытаниям

02_UART 232 последовательные процедуры тестирования

03_UART USB последовательная тестовая программа

04_DDR тестовая программа

05_DDR VGA тестовая программа

06 _ тестовая программа Ethernet

07_DDR ЖК-дисплей Процедура испытания

08_USB в тестовой программы

09_USB тест на петлю программы

10 _ Основные процедуры тестирования

Аудио испытательной процедуры

12_PWM Процедура испытания

13_sd-карта контрольная тестовая программа

Тесты процедуры 14_LED_7S

15 _ AD образец контрольной процедуры испытания

16_ADDA испытательной программы

17_DDS испытательной программы

18_EEPROM испытательной программы

19_RTC испытательной программы

20 _ Ethernet ARP тестовая программа

21 _ Ethernet видео передача ссылка тестовая программа

22 _ Ethernet PHY loopback тестовая программа
