Для Восьмиядерный A53 creator nanoPi M3, 6818 макетная плата, гигабитная сетевая карта памяти 1 Гб, Wi-Fi, Bluetooth

Описание

ЦП: S5P6818, динамическая работа основной частоты 400 МГц-1,4 ГГц

Управление питанием PMU: AXP228, поддержка отключения программного обеспечения и пробуждения сна •

DDR3RAM: 1 Гб SD: один micro

Слот для карты SD

Сетевой порт: Интерфейс gigabit Ethernet (RTL8211E)

Беспроводная связь: 802.11b/g/n

Bluetooth: 4,0 Двойной режим,

Антенна: Wi-Fi и bluetooth share, встроенная керамическая антенна и IPX интерфейс

Аудио: 3,5 мм держатель для наушников/ia

HDMI12S: Встроенный интерфейс 12 S, 7Pin, 2,54 мм pin

USB хост: 4xusb 2,0, два из которых являются стандартными Тип портов и две другие 2,54 мм поршневой палец

МикроТип разъема для зарядки: USB 1x2,0 клиента

ЖК-интерфейс: 45pin, 0,5 мм расстояние FPC патч сиденья, поддерживает полноцветный TFT lcd (RGB: 8-8-8)

HDMI: hdmi1.4a, TypeA порт, 1080 P hd дисплей

LVDS: 20 pin, 2,0mm pin

Интерфейс DVP камеры: 24pin, расстояние 0,5 мм, FPC патч Вертикальное Крепление.

Интерфейс расширения GPIO: 40pin, 2,54mm pin, совместимый с NanoPi M1, M2, raspberrypi и другими досками изготовителя последовательный порт: 4pin, 2,54mm Однорядный pin

Отладка последовательного порта: 4pin, 2,54 мм однорядный

PinKey: K1 (кнопка включения), Reset, светодиодный: 2, индикатор питания, индикатор состояния системы •

RTC: Поддержка RTC, свинцовое отверстие батареи кнопки.

Размер печатной платы: 64x60 мм, 6 слоев,

Источник питания для процесса погружения золота: DC5V/2A.

ОС/программное обеспечение: u-boot, Android5.1, Debian8

Бренд: FriendlyARM

NanoPi m3-1610 версия инвентарной платы, 9,5 в новый, продается по цене ниже, чем стоимость, и функция нормальная

Небольшое количество!Бегущая с полок

NanoPi M3 Быстрый старт...

Для разблокировки новой игрушки NanoPi M3, пожалуйста, подготовьте следующее оборудование:

• NanoPi M3 материнская плата

• MicroSD/tf-карта: карта SDHC 8 ГБ класса 10 или выше

• Внешний источник питания для интерфейса microUSB, для которого требуется выход 5 В/2 А (рекомендуется официальный usb-кабель)

1. Для того, чтобы сделать его более удобным для пользователей для запуска NanoPi M3 tf-карты, дружественная рука специально предоставляет пользователям win32diskimager. Exe, инструмент для создания tf-карты на платформе Windows;

2, кроме того, вам нужно скачать системную прошивку, написанную под платформой Windows, обратитесь к учебнику wiki, загрузите нужную вам прошивку:

Wiki.friendlyarm.com/wiki/index.php/NanoPC_M3/zh;

3. Отключите встроенное программное обеспечение и сжечь запись прошивки, соответственно, вставьте sd-карту под Windows (высокоскоростную карту ограничивается 4G или выше), и запустить win32diskimager в качестве администратора. На интерфейсе инструмента выберите символ sd-патрона, выберите системную прошивку, которую вы хотите сгореть, нажмите кнопку записи, чтобы сгореть запись, она подсказка, нужно ли отформатировать sd-карту, В таком случае, если вы хотите "да", все будет в порядке.

4. когда sd-карта будет завершена, вытяните sd-карту и вставьте слот для загрузочной карты NanoPi M3 и начните с питания (примечание, здесь требуется источник питания 5 В/2 а). Вы можете увидеть синий светильник мигает, в который момент вы успешно начали NanoPi M3.

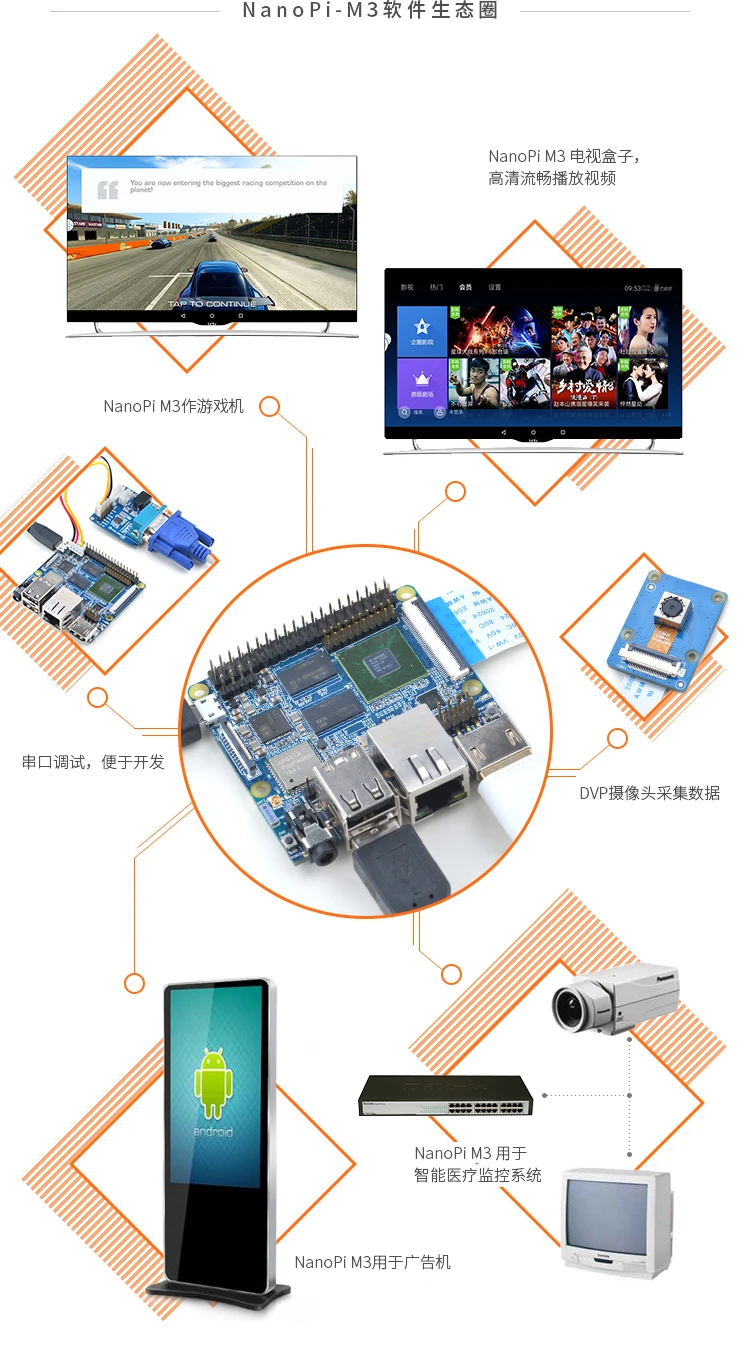

NanoPi M3 принимает samsung 8-core A53 высокопроизводительным процессором S5P6818, которое содержит основная частота 400 м до 1,4 ГГц динамично, включает gigabit Ethernet карта Wi-Fi и bluetooth, а также принимает AXP228 чип управления питанием. Может поддерживать программное обеспечение переключателя машины, и useMicroUSB для E, пластины t керамической антенны. Объем достаточно маленький, но интерфейс богатый. NanoPi M3 приводит к видео входу/выходному интерфейсу (DVP камера/LVDS/HD) MI/lcd интерфейс), гигабитный Ethernet порт, 12 S интерфейс, 3,5 мм аудио выходной интерфейс, но также отложите четыре порта USB, с функцией последовательной отладки.
