Для(включая) загрузочный циклонный уловитель IV FPGA макетная плата EP4CE6 профессиональный дизайн техническая поддержка соревнований

Описание

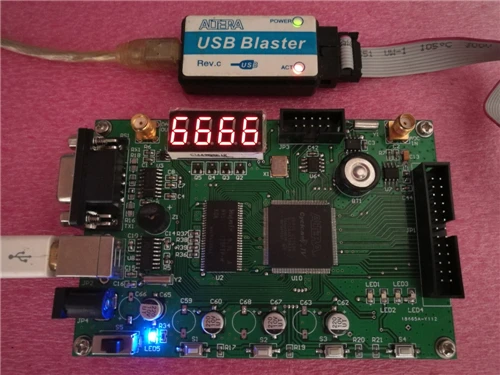

Циклонный уловитель IV FPGA макетная плата EP4CE6 профессиональный дизайн техническая поддержка соревнований

Циклонный уловитель IV FPGA развитию

Нано Электроника поддержка Q группа:

I. Особенности модуля:

1. Совет по разработке FPGA строится с помощью усилий старших инженеров. PCB имеет красивый внешний вид, разумный макет и дизайн, и обратите внимание на материалы; это не только для макетной платы, может использоваться в некоторых промышленных применениях;

2, периферийные богатые и практичные, подходят для начинающих, чтобы использовать. есть в основном цифровая трубка, кнопка, последовательный порт, USB Последовательный порт, EEPROM, ADC, DAC, высокая емкость ram, чип часов и 22 расширения I/O.

3. Предоставить техническую поддержку через QQ group и поделиться всеми новыми примерами через QQ group;

4, благодаря нашему образу, можно быстро получить от создания проекта, моделирования, загрузить полный процесс разработки;

5, удобный источник питания, может непосредственно использовать usb-блок питания или через разъем постоянного тока внешний блок питания 5 В (внутренний положительный внешний отрицательный);

Ii. Введение модуля

1. Описание оборудования:

А. FPGA чип: EP4CE6E22C8;

B. Конфигурация вспышки: EPCS4;

C, SRAM: HY57V561620 или HY57V56820;

D, ADC: TLC549;

E, DAC; dac7512.

F. UART: MAX232;

I. USB Последовательный порт: CH341;

J, RTC: DS1302;

K, EEPROM: AT24C256;

L, USB или внешняя 5VDC розетка питания, выключатель питания;

M, 22 расширения I/O;

N, зуммер, 4 светодиодный, 4 клавиши, 4 битовая цифровая трубка.

2. Введение программного обеспечения

А. Стиль кода:
