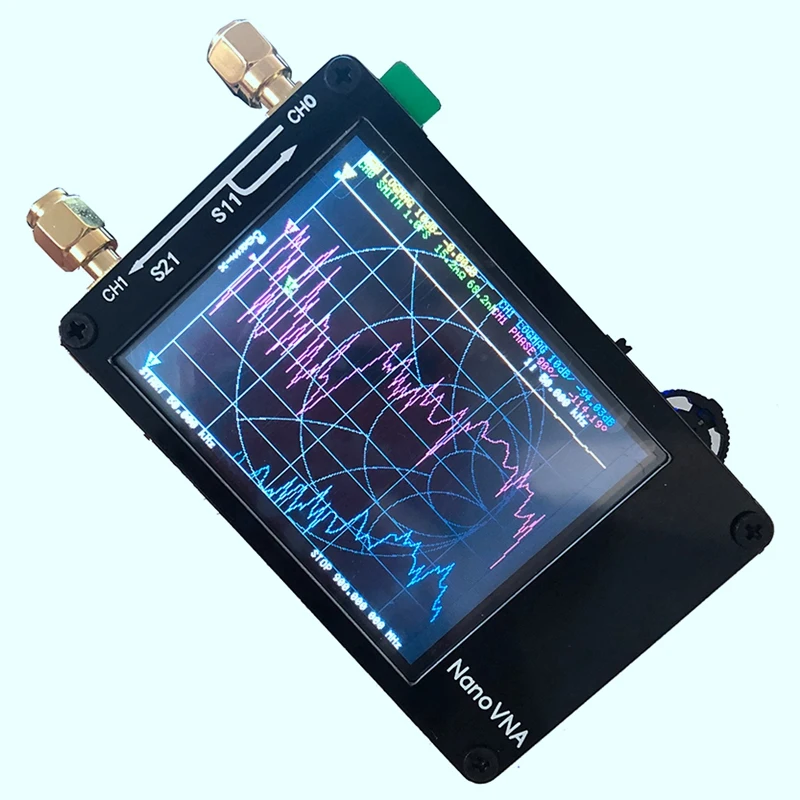

Для векторного сетевого анализатора Nanovna пресс-экран Hf Vhf Uhf Uv 50 кГц-900 МГц антенный анализатор заряжаемый

Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать Touchstone (snp) файлы для различных радио дизайна и моделирования программного обеспечения через программное обеспечение ПК. Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц. Металлический экран предназначен для уменьшения внешних помех и повышения точности измерений. Диапазон частот 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ.
Это DIY продукт, который обеспечивает идеальные возможности измерения векторной сети размером с кредитную карту. В комплект входит 2,8 дюймовый пресс-экран и аккумулятор емкостью 500 мАч, который можно использовать в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию батареи. Метод TX/RX может измерять полные параметры S11 и s21. Если необходимо получить S12 и S22, необходимо вручную заменить проводку порта трансивера.
Расширенный диапазон 300-600 МГц обеспечивает более высокую динамику, чем 60 дБ, а диапазон 600-900 м лучше, чем 50 дБ динамики.
Цвет: черный
Материал: пластик + металл
Основные характеристики:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Выход RF:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включить расширенную прошивку);
Порт SWR: менее 1,1
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (последовательный)
Питание: USB 5 в 120 мА, встроенный аккумулятор 300 мА · ч или 500 мА · ч, максимальный зарядный ток А
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Измерение параметров S, напряжение стоящей волны, фазы, задержки, Смита диаграмма...
Посылка в комплект входит:
1 * нановна хост (с батареей 500 мАч)
1 * usb type-C кабель для передачи данных
2*30 мм SMA папа-папа RG174 RF кабель
1 * SMA Гнездовой разъем
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
