Для TC1782 макетная плата оценочная плата один чип микрокомпьютер макетная плата V2

Описание

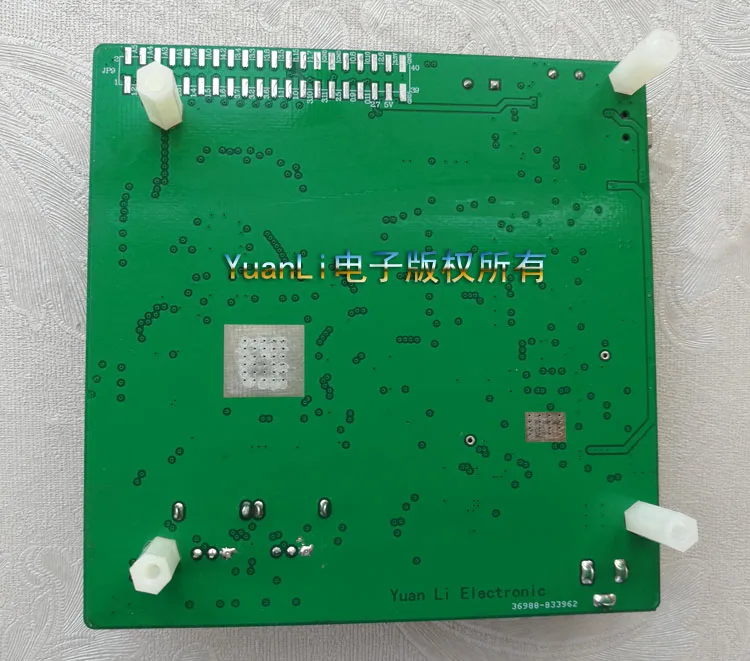

Введение в 2 TC1782 V2 оценочная плата

TC1782 V2 макетная плата используется для разработчиков, чтобы узнать TC1782 программное обеспечение и технологии разработки оборудования, для оценки микроконтроллера

Может быть отдельная плата, с помощью которой вы можете проверить, может ли TC1782 удовлетворить ваше целевое приложение, прежде чем вы должны

Используйте печатную плату для разработки программного обеспечения и ускорения разработки продукта.

TC1782 V2 оценочная плата по умолчанию модель MCU для sak-tc1782f-320f180hl.Насыщенный через TC1782

Основные периферийные устройства TC1782 могут быть проверены с помощью средств на чипе и периферийных цепей на печатной плате.Тонг

С двумя 2*20 P удлинительными интерфейсами JP3 ~ JP4, одним 2*38 P удлинительным интерфейсом JP5 и dupont line, пользователи могут сами проектировать периферийные схемы для проверки других функций, предоставленных TC1782.Кроме того, штепсельная вилка JP9 на задней части этой платы разработки предназначена для роторного интерфейса управления двигателем. Пожалуйста, обратитесь в магазин за сопутствующими товарами.

TC1782 V2 совет по разработке имеет следующие средства:

TC1782 работает с полной скоростью 180 МГц

Программа памяти:

2,5 Мб флэш-памяти (PFLASH)

40 Кбайт Временная ram (SP ram)

16 kbyte boot rom (B rom)

Хранение данных

128 кБайт локальный ОЗУ данных (LD ram)

128 кБайт флэш-память данных (DFLASH)

2 × Интерфейс связи, с драйвером TLE6250GV33 или TJA1051T/3

1×LIN интерфейс связи, с tle7259-2ge драйвера

1×интерфейс связи RS232 (встроенный USB Последовательный порт TTL уровень, можно использовать для загрузки программ и мониторинга данных последовательного порта)

E2PROM памяти AT25128 с 1×SPI интерфейс

2× потенциометр, используемый для проверки модуля ADC на чипе

2 × ключ для цифровой проверки входных функций

8 × светодиодный индикатор, может работать светильник в форме лошади тест

1 * зуммер

2 × (2*20 P) контактный Внешний порт расширения, 1 × (2*38 P) контактный Внешний порт расширения (все IO \ AD)

1 × (2*20 P) контактный внешний специальный порт расширения (поворотный интерфейс управления двигателем)

JTAG интерфейс отладки

1 × 5 В индикатор питания, 1 × 3,3 В индикатор питания, 1 × 1,3 В индикатор питания

Смарт-чип питания tle7368-3e (с аппаратным ремешком и низким энергопотреблением)

8-битный переключатель набора (TC1782 режим запуска конфигурация)

Вход питания 5,5 ~ 40 в

3. TC1782 V2 макетная плата Доставка список

TC1782 V2 макетная плата

Один адаптер питания 12 V 1A

Высококачественное плотное магнитное кольцо с кабелем mini-usb 1,5 метров

10 высококачественных цветных проводов

Подключенные Данные разработки (сетевой диск)

TC1782 V2 плата разработки данных 1 (нажмите, чтобы предоставить пароль сетевого диска)

TC1782 V2 материал макетной платы 2 (подтверждение получения может предоставить пароль сетевого диска, надеюсь, что пользователи поймут, схема и исходный код можно копировать)

Процедур в основном имеем

Кроме того, GPTA также бесплатно генерирует трехфазный дополнительный код источника сигнала PWM, используемый для управления двигателем.(P1.11 \ P1.9;P1.3 \ P1.2;P0.9 \ P0.8 три пары дополнительных вывод pwm портов, P0.2 и P0.1 промежуточные точки триггер сигналы)

Три месяца бесплатного обслуживания

Продукты без самостоятельной разборки, нечеловеческие факторы, вызванные проблемами качества, бесплатное обслуживание, покупатели несут перевозку

В результате умышленного использования неправильного, стоимость обслуживания оборудования, покупатель несет перевозку

* Примечание * основной чип TC1782 не покрыт гарантией. Обратите внимание, что он не будет поврежден при нормальном использовании.

1 обзор макетной платы

Новички могут предоставить инструкции по эксплуатации и процедуры ввода через Infineon TC1782 V2 макетную плату, и могут внимательно понять функции, принципы и рабочие характеристики TC1782, пошаговое обучение и овладевание технологией разработки программного обеспечения и оборудования TC1782, и ускорение собственного процесса разработки.Конкретное содержание заключаются в следующем:

1 макетная плата

TC1782 V2 оценочная плата, MCU по умолчанию sak-tc1782f-320f180hl

Аксессуары: один адаптер питания 12 V 1A, один высококачественный толстый мини-usb кабель с магнитным кольцом 1,5 метров, и 10 высококачественных цветных кабелей

2 данные (сетевой диск)

Разработка программного обеспечения

Привнесите Infineon DAvE V2.2 r2

Приносить Infineon Memtool-DT-v04_73-EN

Tasking_tricore-vx_v3.4r1 (демо)

Развивать доска для передачи данных

Схема схемы (формат PDF)

Развивать доска процедуры

Макетная плата, используемая в IC ручном

Руководство пользователя TC1782, руководство по обработке данных и т. д.

3 дополнительных аксессуаров

Мини-эмулятор Wiggler (это всего 49 долларов, чтобы купить эмулятор после покупки макетной платы в нашем магазине)

Схема эффекта имитатора коллокации:
