Для S12ZVML-MINIBRD макетной платы/оценочной платы MagniV MC9S12ZVML128 управления двигателем

Описание

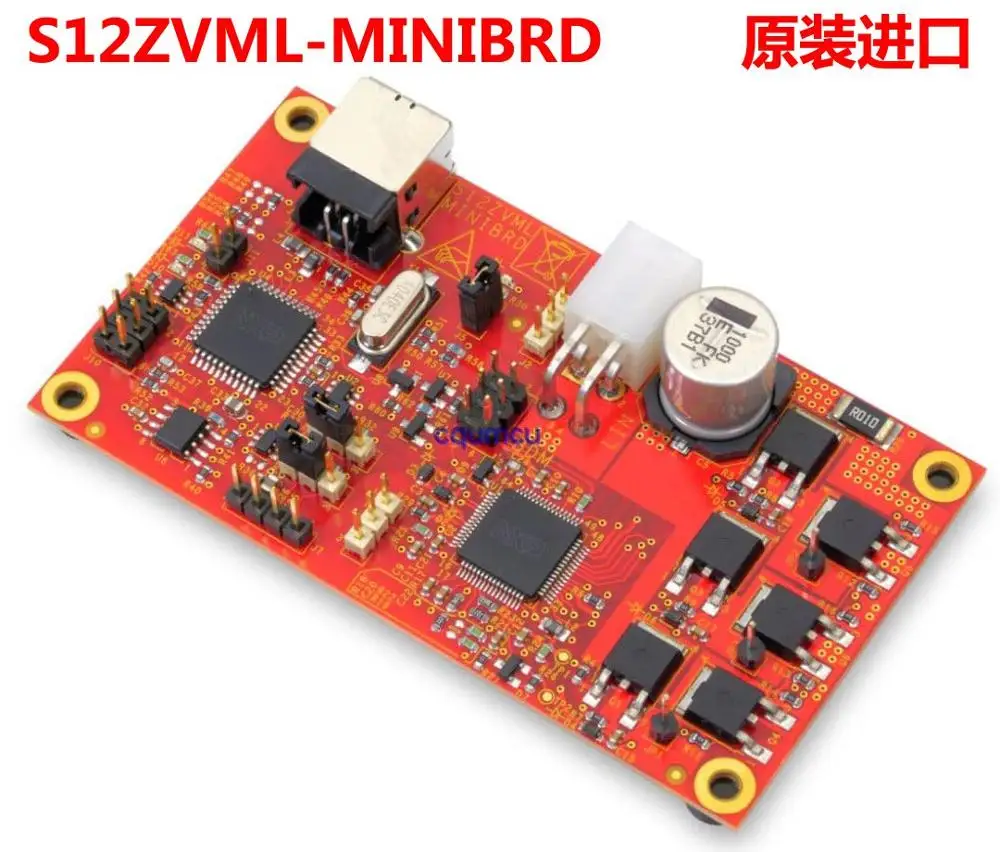

S12ZVML-MINIBRD макетная плата/оценочная плата MagniV MC9S12ZVML128 управление двигателем

S12ZVML-MINIBRD макетная плата/оценочная плата MagniV MC9S12ZVML128 приложение управления двигателем

Разъем microUSB входит в комплект для источника питания USB и загрузки и отладки OSBDM

Официальная форма разработки NXP, модель MCU: MC9S12ZVML128, LQFP64

Интерфейс отладки загрузки: Встроенный OSBDM, или OSBDM для S12Z (поддерживается нашим эмулятором OSBDM S12Z)

Среда разработки IDE: CodeWarrior® для MCUs (Eclipse IDE)-ColdFire®. 56800/E DSC, Kinetis®. NXP® 56xx, RS08/S08, S12Z v10.7

ОС: Windows 32/64 бит

Для специального использования, пожалуйста, загрузите и извлеките свои ресурсы официального сайта NXP самостоятельно. Пожалуйста, скопируйте ссылки: https://www.nxp.com/cn/support/developer-resources/evaluation-and-development-boards/automotive-motor-control-development-solutions/magniv-and-s12-solutions/s12zvm-mini-board-and-mini-kit-evaluation-pLatforms: S12ZVML-MINIXXX

Обзор

В s12zvml-minibrd отладочная плата основана на 16-бит S12 MagniV® S12ZVM микроконтроллер для 3-фазный BLDC и вентильный Бессенсорный двигатель контроль температуры приложений, а также приложения постоянного тока, требующие переключения нагрузки и контроля тока нагрузки.

В s12zvml-minibrd используется MCU S12ZVML и интегрирован автомобильный стабилизатор, физический интерфейс LIN и блок привода ворот, способный управлять до шести внешних мосфетов.

Особенности

S12 MagniV S12ZVM микроконтроллер микросхема дизайн

Поддерживает низковольтные BLDC, PMSM и DC двигатели

Обнаружение неисправностей при перенапряжении, перегрузке по току и пониженном напряжении шины постоянного тока

Поддержка визуализации/конфигурации FreeMASTER

Программное обеспечение управления мотором Ansi-c может быть легко трансплантировано

Предоставляет подробную программную и аппаратную информацию
