Для радиочастотного модуля AD9361 макетная плата USRP программное обеспечение радио SDR Core 4G Совместимость с FMCOMMS3-EBZ

Описание

BD9361 документация

I. Информация о продукте

FII-BD9361 наша компания запустила интегрированный чип трансивера AD9361 и блок питания, шпон РЧ и цифровой интерфейс, высокоэффективный, высокоинтегрированный РЧ трансивер шпон, подходит для 3g и 4g базовые станции, и испытательное оборудование, Программное радио SDR RF приложения, Модуль программируемости и широкополосных возможностей делает его идеальным выбором для различных приложений трансивера.

Модуль устанавливает РЧ передний конец, миксер, Частотный синтезатор и высокоскоростное аналого-цифровое устройство преобразования для обеспечения настраиваемого fmc-lpc цифрового интерфейса для процессора или FPGA, таким образом, упрощает дизайн.Радиочастотные микросхемы работают на частотах от 70 МГц до 6 ГГц и полосы пропускания каналов от 200 кГц до 56 МГц.

[Ii. Системы блок-схема]

[Iii. Преимущества и особенности:]

Частоты передачи и приема можно настроить: передача: 70 МГц до 6 ГГц, Прием: 70 МГц до 6 ГГц

Можно настроить пропускную способность передачи и приема: 200 кГц до 56 МГц

Передающая Мощность и усиление приема можно настроить: передача:> 80 дБ получение:> 70 дБ

Высокая Передающая Мощность и хорошая широкополосная плоскость превосходят Похожие продукты на рынке.

Источник питания и передача данных через стандартный fmc-межпроцессорный соединитель

Поддержка функции MIMO, 2-полосная передачи и 2-полосная получения (может быть настроен для 4-полосная передачи и 4-полосная приема с помощью переключателя)

Можно сочетать с fii-pe7030 или другой поддержки FMC интерфейс платформы для программное обеспечение радио приложений

Характеристическая вязкость полимера. Периферийный интерфейс

Характеристическая вязкость полимера. Периферийный интерфейс

Интерфейс определение типа Описание

Sma-f TX1A, TX2A 2 x радиочастотный канал передачи (одинаковая частота)

Sma-f RX1A, RX2A 2 x радиочастотный приемный канал (та же частота)

Umc-f TX1B, TX2B 2 x радиочастотный канал передачи (справочный канал A)

Umc-f RX1B, RX2B 2 x радиочастотный приемный канал (справочный канал B)

UMC-F TXLO внешний Эмиссионный локальный осциллятор

UMC-F RXLO получает локальный осциллятор внешне

Внешние справочные часы Umc-f

LPC FMC

Пожалуйста, обратитесь к схемой, общий интерфейс радиочастотной передачи, совместимый с большинством похожих продуктов на рынке

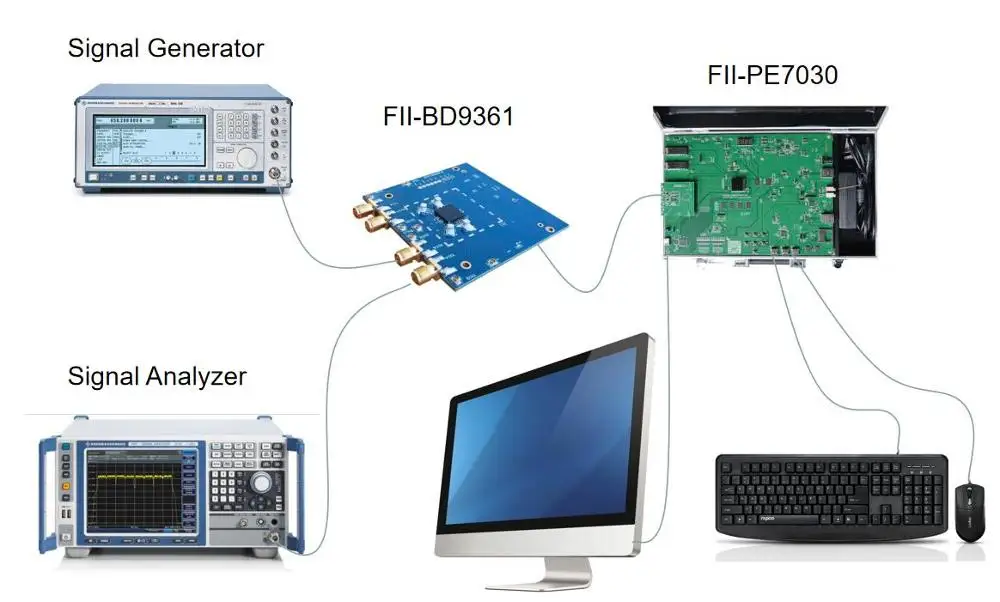

V. тестовый сценарий

6. Сведения о тестовых данных (некоторые элементы)

Испытание на выходную мощность и плоскость

Тесты краткое описание:

Вышеуказанная часть экрана теста, диапазон частот от 70 МГц до 6 ГГц, 150 МГц до 6 ГГц выходная мощность 3-8 дБм, высокопроизводительная конструкция RF baron обеспечивает высокую пропускную способность и высокую плоскость.

Фазы для измерения уровня шума

Тесты краткое описание:

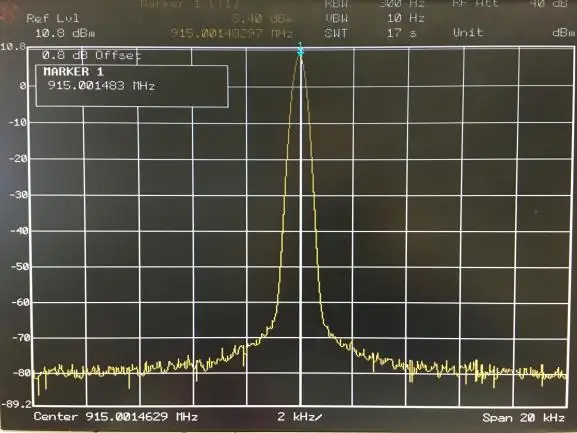

На приведенной выше рисунке показан спектральный выход QPSK сигнала модуляции IQ сигнала в частотной точке 20 м 915 м, и функция модуляции IQ является нормальной

Тесты краткое описание:

Вышеуказанная цифра является частью экрана тестирования, частотный диапазон охватывает от 70 МГц до 6 ГГц, 6 ГГц Фазовый шум, типичное значение 90dBc/1 кГц, 100dBc/10 кГц, идеальный Фазовый шум, чтобы обеспечить высокое качество тестирования связи.

IQ модуляции функциональный тест
