Для ппвм Xilinx макетная плата XC6SLX25 основная плата+ удлинитель набор золотой палец(GF) интерфейс

Основная пластина + удлинитель

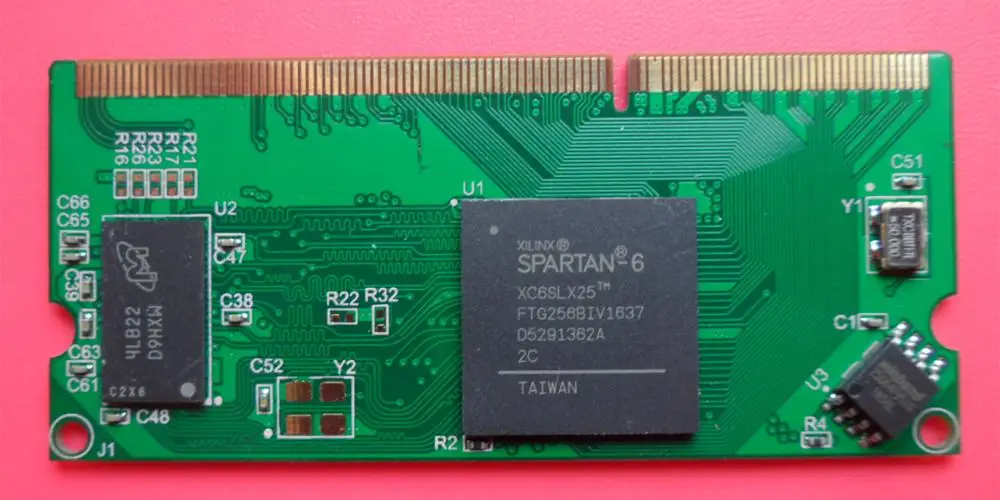

Основная панель спереди крупным планом

Крупным планом на задней части основной платы:

Без нагрузки расширения пластины

Основная плата ресурсы:

1. Ядро является чипом FPGA XC6SLX25-2FTG256.

Два Флэш-памятьКонфигурация чип W25Q64BV,8 МбайтМесто для хранения также можно использовать для хранения данных пользователя.

Три Частицы памяти DDR3 MT41J64Mxx-15E, 1GБит (128 МБ байт)Место хранения, может поддерживать 320 МГц основная частота.

Четыре Поддержка JTAG иSPIРежим конфигурации, где SPI совместимX1,X2,X4 Интерфейс режима.

Пять Встроенный активный кварцевый генератор 50 МГц поддерживает пользователей для расширения часов.

6. Остальные расширенные пьедесталы, вызванные IO 120, могут образовать 60 дифференциальных пар (LVDS).

7. Поддержка 12 групп LVDS часов вход/выход.

Восемь Позолоченный Удлиненное основание, расстояние 1,27 мм, подходит для вторичного развития

Расширена плата ресурсы:

1. аранжирование 240PIN розетка, может быть приклеена с нашим различным FPGA расположение гнездовая плата.

2. TI модуль питания TPS62130, три 3 В/2,5 в/1,5 В/1,2 В напряжение.

3. TI модуль питания TPS51200, DDR эталонное напряжение, ингаляция тока и всасывание (раковина и источник).

ЧетыреПоддержка Altera и Xilinx Стандартный JTAG интерфейс загрузки

Пять Чип USB2.0 CY7C68013A поддерживает высокоскоростной режим на 480 Мбит/с и интерфейс GPIF.

6. Чип Ethernet W5500 поддерживает 100 Мбит/с, протокол TCP/IP/UDP и интерфейс SPI.

СемьЧип Ethernet RTL821CL,Поддержка 1000 Мбит/с, RGMII интерфейс

ВосемьАудио чип WM8731, 24bit ADC/DAC, 96 кбит/с, интерфейс IIS

ДевятьUser IO удлинитель 2*30 PIN.

ДесятьГнездо для sd-карты 1, 3 кнопки, 4 светодиодный свет.

Особое напоминание:

1. чип FPGA на этой плате совместим с X6SLX9./X6SLX16/X6SLX25's BGA256 инкапсуляции, сравнение с данными показано в следующей таблице.

2. в продукте этой связи Тип FPGA являетсяXC6SLX25Для других моделей, пожалуйста, оставьте сообщение для консультации.

1.FPGA основная плата + плата расширения (интерфейс JC) 1 шт.

ДваИнформация о макетной плате предоставляется по веб-ссылке Pan.baidu.com/s/1nvn3E4p

(Эта ссылка содержит всю информацию о макетной плате нашего магазина. Пожалуйста, найдите соответствующий каталог в соответствии с ключевые слова для загрузки.)

3.Один источник питания постоянного тока 5V-2A и несколько медных колонок
