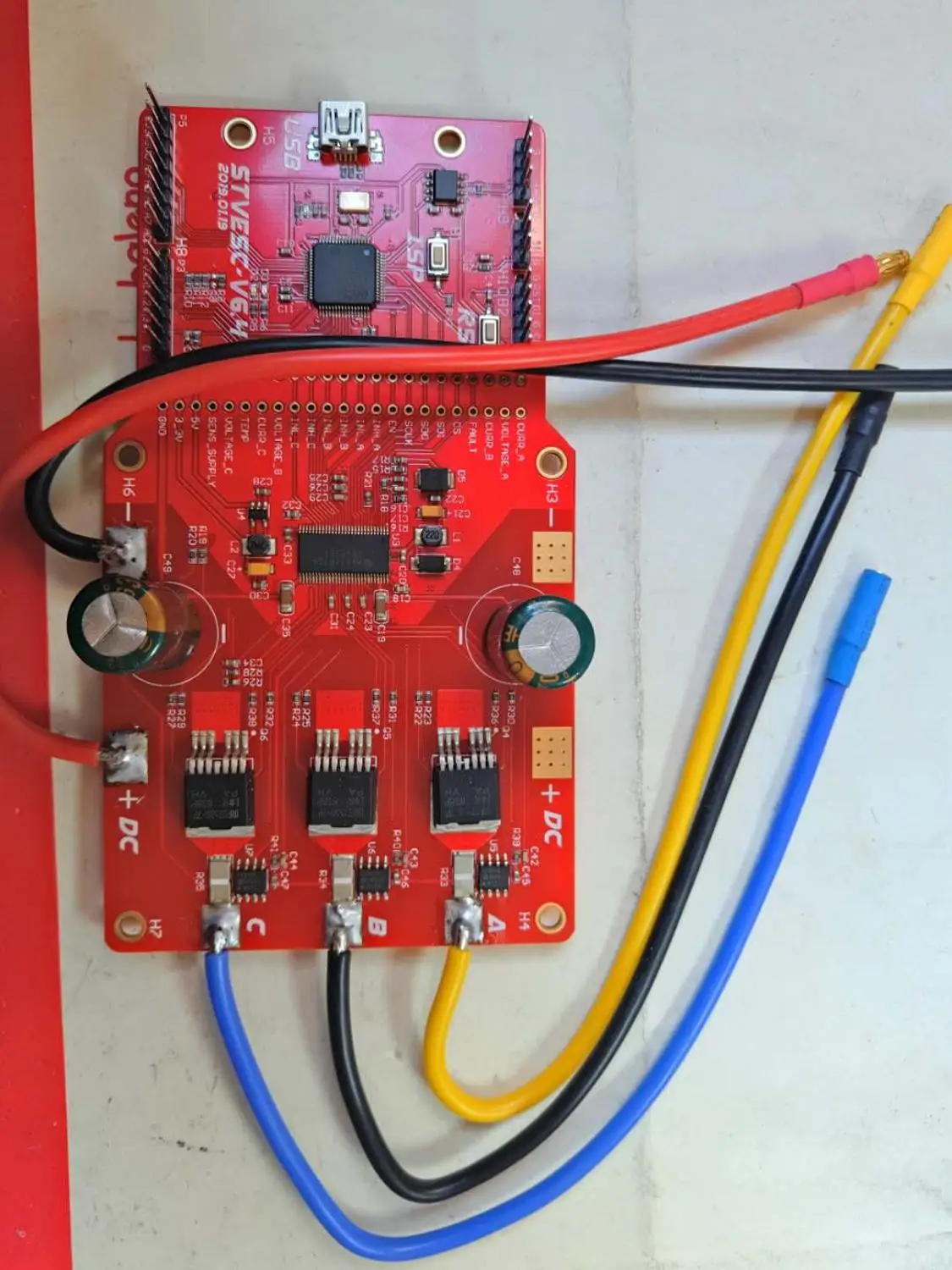

Для оригинального VESC векторного управления st-foc бесщеточный двигатель DRV8301 макетная плата проекта(board-v6.4

Описание

Оригинальный VESC Векторный контроль st-foc бесщеточный двигатель DRV8301 проект макетной платы (board-v6.4)

Оригинальная обучающая версия VESC6 FOC stvesc-v6.4 (Часть платы-v6.4)

Детали:

1. Цель этой версии заключается в том, чтобы помочь новичкам узнать FOC Векторный контроль.

2. Трубка MOS изменена на IRFS7530TRL7PP как vesc-v4.12.

3. Тестовые отверстия и соответствующие трафаретные принты помечены основными сигналами.

4. Все разъемы имеют 2,54 мм контакты для легкой отладки.

5. Процесс обработки пластин принимает 1,6 мм/двухслойные пластины/золото/2 унции толщина меди/масло через отверстие крышки/красное масло и белые символы.

6. Предоставьте поддерживающую PDF версию схемы.

7. Эта доска может использоваться как для обучения, так и непосредственно для проектов.

Аксессуары Описание:

1. Одна плата, версия stvesc-v6.4, размер 132*74 мм.

2. Код версии Keil и версия V3.40 могут быть пересажены в нашем магазине.

3. Он может поддерживать код загрузчика версии Keil, трансплантированной нашим магазином.

4. Предоставляем программное обеспечение для отладки vesc-tools, версия V0.95.

5. 3,5 мм Банановая Мужская головка используется для питания, и женская головка также предоставляется.

6. Конец двигателя принимает 3,5 мм гнездо банана, и мужская головка банана также предоставляется.

7, 63V680UF электролитический конденсатор принимается

Химический электролитический конденсатор 80v680uf поколения 63V680UF Черное золото GPD Высокая Частота высокая термостойкость 135 градусов

Бренд: японский химический черный золотой банды

Напряжение: 80 в может заменить 63 в

Ёмкость: 680 мкФ

Спецификация: 16x25 (диаметр X высота мм)

Серия: GPD (высокая частота, низкое сопротивление, длительный срок службы, высокая термостойкость)

Температура: 135 градусов

Stvesc-v6.4 совместим с инструментом Benjamin VESC, прошивкой версии 3,40 и используется для моделей, многоосевых самолетов, электромобилей, электрических скейтбордов, тележек для гольфа, интеллектуальных автомобилей, роботов и простого промышленного контроля положения.

Технические данные

-Оборудование: V 6,4

-Прошивка: V3.40

-Напряжение: 8 v-60 v (3 S до 12 S LiPo safe).

-Пиковое напряжение не должно превышать 60 в!

-Ток: длительность: 60А, Максимальный мгновенный Пульс: 150А. Значение зависит от температуры и циркуляции воздуха вокруг устройства!

-Выход 5 В 1,5 А

-Выход 3,3 В 1 А

-Режим: DC, BLDC, FOC (синус)

-Поддерживаемые датчики: ABI, HALL, AS5047

Характеристики

-Измерение тока и напряжения всех фаз
