Для нового DM642+ MT9P031+ FPGA приобретения 5 миллионов пикселей с видео макетной платой

Описание

Новый DM642 + MT9P031 + FPGA Покупка 5 миллионов пикселей с видео макетной платой

1. Основные вспомогательные функции макетной платы:

DM642 Процессор: 600 M основная частота, 480 миллионов инструкции в секунду

SDRAM (синхронное динамическое ОЗУ: 4Mx32bits, 64 бит шина

Вспышка: 1 NOR flash2m× 16 бит

Режим загрузки DSP: FLASH boot

Вход питания: + вход 5 В

Видео вход: 2 Видео порты заостренную форму, сделать видео расширения, поддержка 4 двойной видеовход до максимума;Микросхемы кодирования видео, такие как CMOS, TVP5150, 5146,5147, SAA7113 можно подключить

Видеовыход: все выходы видео производны;1 канал SAA7105/SAA7121 композитный видео выход, 1 канал VGA видео выход;

Светодиодный индикатор: 1 индикатор питания

Сетевой интерфейс: адаптивный сетевой интерфейс 1 10 м/100 м

Интерфейс DSP: Интерфейс JTAG, соответствующий стандарту ieeee1149

Расширение IO: 16 расширений IO

Внешний интерфейс HPI: расширение шины HPI;Поддержка стыковки с чипом FPGA, или Полная обработка видеосвязи

Интерфейс EMIFA: расширение интерфейса EMIFA поддерживает выход расширения UART/RS485

Интерфейс SPI: поддержка расширения интерфейса SPI;

Панель буп: 6 из шельфового пласта, золото, опускается на дно процесса

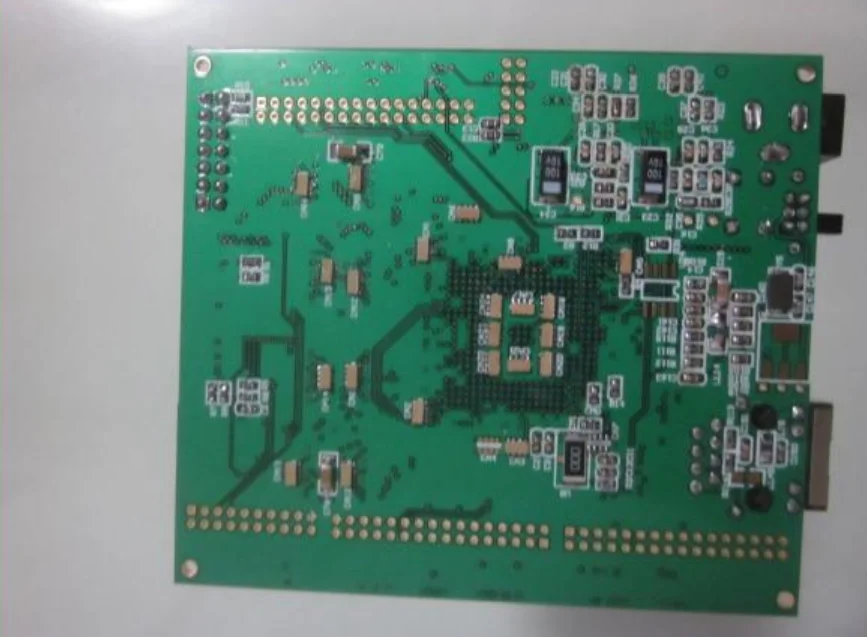

Примечание: пустая плата PCB: 6 слоев, процесс погружения золота, контроль импеданса;Для обеспечения целостности аппаратных сигналов подключения и качества платы,

И плата может работать нормально и стабильно под высокой нагрузкой;Как показано на рисунке: проводка платы-это все золото, вы можете увидеть отражение;

Ii. Аппаратные средства, предоставленные макетной платой:

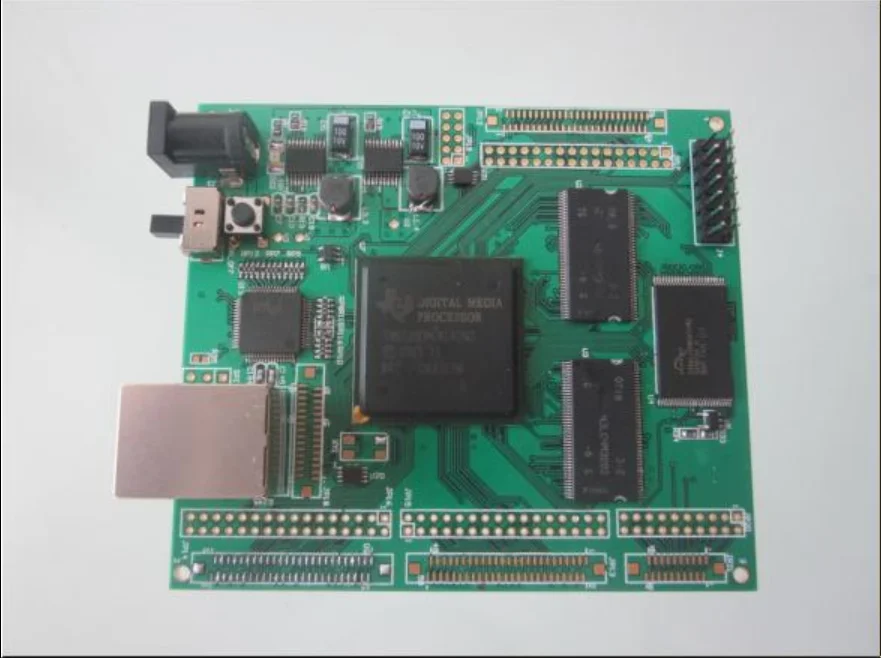

1. Пластина имеет чип DM642 обработки: 600 МГц

2. Микрон чип памяти: 4 м * 64 бит, 64-битная ширина шины

3. Чип вспышки: 1 м * 16 бит, 16 Мбит в общей сложности;

4. Микросхема сети: 10/100 м адаптивная;

5. Чип электропитания TPS54310 и TI оригинальный чип сброса для обеспечения эффективности и стабильного питания;

6. Предоставляем индикатор питания.

7. Предоставьте порт JTAG для отладки;

8. Обеспечение полнофункциональной макетной платы MT9P031;

9. Обеспечить видеовыход SAA7105;

10. Обеспечить расширенный выход IO, и видео вход и выходные контакты все выход, в общей сложности Внешний видео вход и выход док;

Примечание: другие аппаратные средства должны быть приобретены покупателем

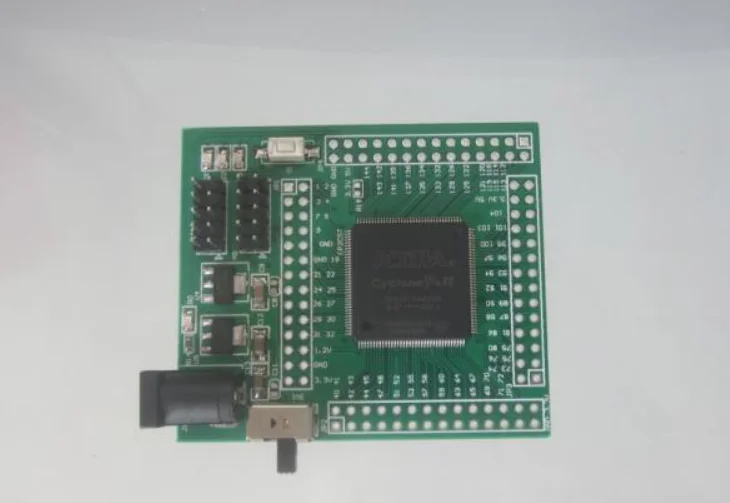

Iii. ALTERA IV FPGA (EP4E) макетная плата

1. Индикатор питания, обеспечивающий три вида питания;

2. Обеспечить три беговых индикатора для индикатора развития функций или индикатора видеорамки;

3. Обеспечить последовательную вспышку для хранения программы altera и загрузки;

4. Предоставить порт jtag и поставщика для загрузки и разработки, а также анализа отладочных данных;

5. Обеспечить функциональную кнопку для вторичного развития;

6. Обеспечить все контакты чипа для вторичного развития;

7. Обеспечить видеовход и выходные интерфейсы для вторичного развития;

Характеристическая вязкость полимера. Схема работы программы

1. Предоставить тестовую программа памяти:

2. Предоставляем программы тестирования вспышки;

3. Обеспечение программы тестирования сети;

4. Обеспечение программы видеосъемки MT9P031;

5. Обеспечение приобретения и разработки MT9P031 + DSP + SAA77105 и AV демонстрационной программы

6. Оригинальные данные bayer RGB для преобразования YCBCR и извлечения данных bayer;

7. Обеспечить получение видео и VGA-дисплей общей программы MT9P031 + FPGA + DSP + FPGA + SAA7105;

8. Обеспечить LWIP сетевая паутина дисплей исходный код программы;

3. Захват изображения:

1. Схема сбора видео

2. LWIP migration успешно, и отображается экземпляр веб-страницы ST

1. Одна плата разработки DM642;

2. MT9T031 полностью функциональная плата разработки видео;

3. Обеспечить две платы разработки altera cyclone серии FPGA для сбора и отображения

4. Видео дисплей доска SAA7105

4,5 в 1 ~ 2A источник питания 1;

5. Видео одна линия;

6. Обеспечить процедуры тестирования макетной платы;

7. Обеспечить EVM тест программы TI;Включая JPEG, тестирование сети и другие процедуры;

8. Обеспечить DM642 демонстрационной тестовой программы syngenta;

9. Обеспечивает стыковку трансплантации LWIP в DM642;И осуществления программы связи ping;

10. Предоставить копию экспериментальных инструкций;

DSP разработка D642 Бесплатная связь
