Описание
Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различных дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более чем 70дБ динамический.

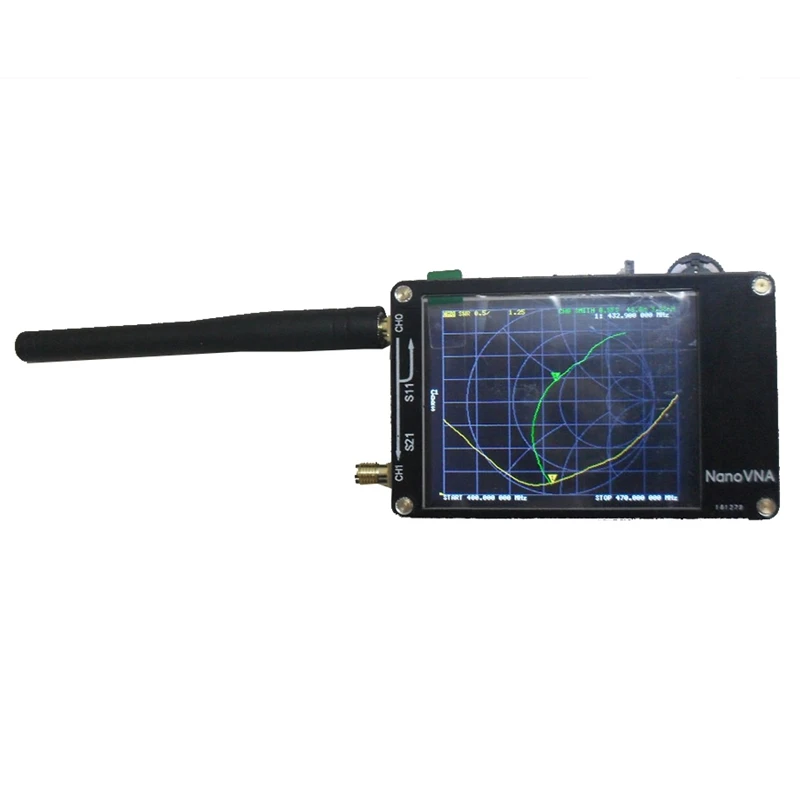

Это продукт категории «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. В комплект входит 2,8 дюймовое нажатие на экран и аккумулятор 500 мАч, которые можно использовать в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать более большую версию аккумулятора. Метод TX/RX может измерить полные параметры S11 и S21. Если вам необходимо получить S12 и S22, вам необходимо вручную заменить трансиверную проводку.
Расширенный диапазон 300 M-600 MHz обеспечивает более 60 дБ Динамики, а диапазон 600 M-900 M лучше, чем 50 дБ Динамики.
Цвет: черный
Материал: пластик + металл
Основные характеристики:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)
Радиочастотный выход:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включение расширенной прошивки);
Порт SWR: менее 1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: режим связи USB type-C: CDC (серийный)
Мощность: USB 5 В 120мА, встроенный аккумулятор 300 мАч или 500 мАч, максимальный ток зарядки 0,8а
Количество точек сканирования: 101 (фиксированный)
Отслеживание дисплея: 4, маркировка: 4, сохранение настройки: 5
Измерение параметров S, соотношение напряжения стоячая волна, фаза, задержка, таблица Smith...
Посылка в комплект входит:
1 * хост NanoVNA (с батареей 500 mAh)
1 * кабель для передачи данных usb type-C
2*30 мм SMA Штекер RG174 RF кабель
1 * гнездо SMA разъем
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
Это продукт категории «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. В комплект входит 2,8 дюймовое нажатие на экран и аккумулятор 500 мАч, которые можно использовать в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать более большую версию аккумулятора. Метод TX/RX может измерить полные параметры S11 и S21. Если вам необходимо получить S12 и S22, вам необходимо вручную заменить трансиверную проводку.
Расширенный диапазон 300 M-600 MHz обеспечивает более 60 дБ Динамики, а диапазон 600 M-900 M лучше, чем 50 дБ Динамики.
Цвет: черный
Материал: пластик + металл
Основные характеристики:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)
Радиочастотный выход:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включение расширенной прошивки);
Порт SWR: менее 1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: режим связи USB type-C: CDC (серийный)
Мощность: USB 5 В 120мА, встроенный аккумулятор 300 мАч или 500 мАч, максимальный ток зарядки 0,8а
Количество точек сканирования: 101 (фиксированный)
Отслеживание дисплея: 4, маркировка: 4, сохранение настройки: 5
Измерение параметров S, соотношение напряжения стоячая волна, фаза, задержка, таблица Smith...
Посылка в комплект входит:
1 * хост NanoVNA (с батареей 500 mAh)
1 * кабель для передачи данных usb type-C
2*30 мм SMA Штекер RG174 RF кабель
1 * гнездо SMA разъем
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
|
