Для NanoVNA RF демонстрационный комплект тестовая плата er векторный сетевой тестовый фильтр аттенюатор анализатор Тестовая плата er с кабелями адаптера

Описание

Особенности:
-Компактный и легкий, простой в эксплуатации и использовании.
-Это инструмент для обучения векторного сетевого анализатора.
-Может использоваться с NanoVNA-F для измерения 6,5 м керамического режущего фильтра.
-Может использоваться с NanoVNA-F для измерения домашнего низкочастотного фильтра, 3 дБ полосы пропускания около 400 МГц.
Технические характеристики:
-Материал печатная плата монтажа
-Серия RLC и параллельная цепь 1
-Серия RLC и параллельная цепь 2
-33 Ом Сопротивление, КСВ = 1,5
-Сопротивление 75 Ом, КСВ = 1,5
-BSF керамический фильтр с насечкой, Центральная частота 6,5 МГц
-BPF керамический фильтр, Центральная частота 10,7 МГц
-Серии RC цепи
-Серии LC цепи
-Конденсатор с алюминиевой крышкой
Индуктивность
-Самодельный фильтр низких частот, полоса пропускания 3 дБ 400 МГц
-Самодельный фильтр высоких частот, полоса пропускания 3 дБ 500 МГц
-Схема калибровки короткого замыкания
-Схема калибровки по открытой цепи
-Калибровочная цепь нагрузки 50 Ом
-Проходной
-10dB затухание цепи
-3dB затухание цепи
-Каждый набор функциональных схем
Посылка список:

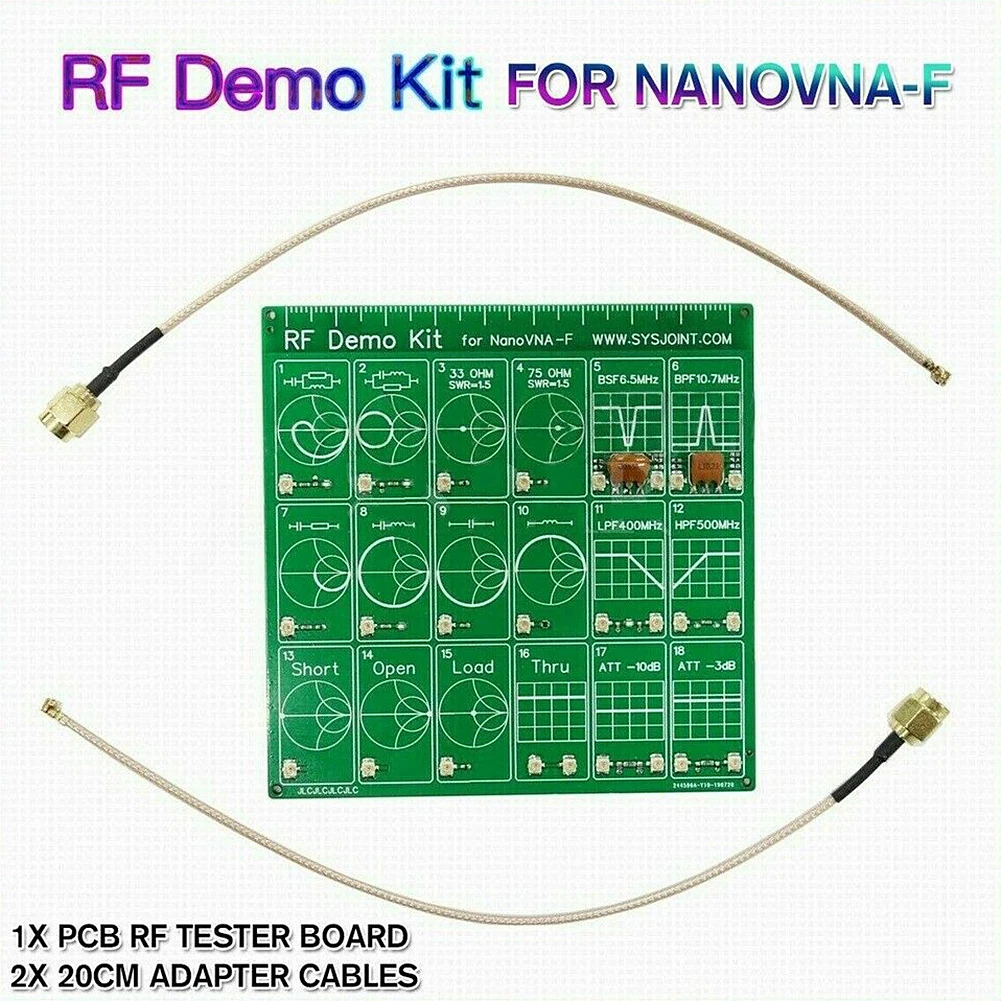

1 * PCB RF тестер платы

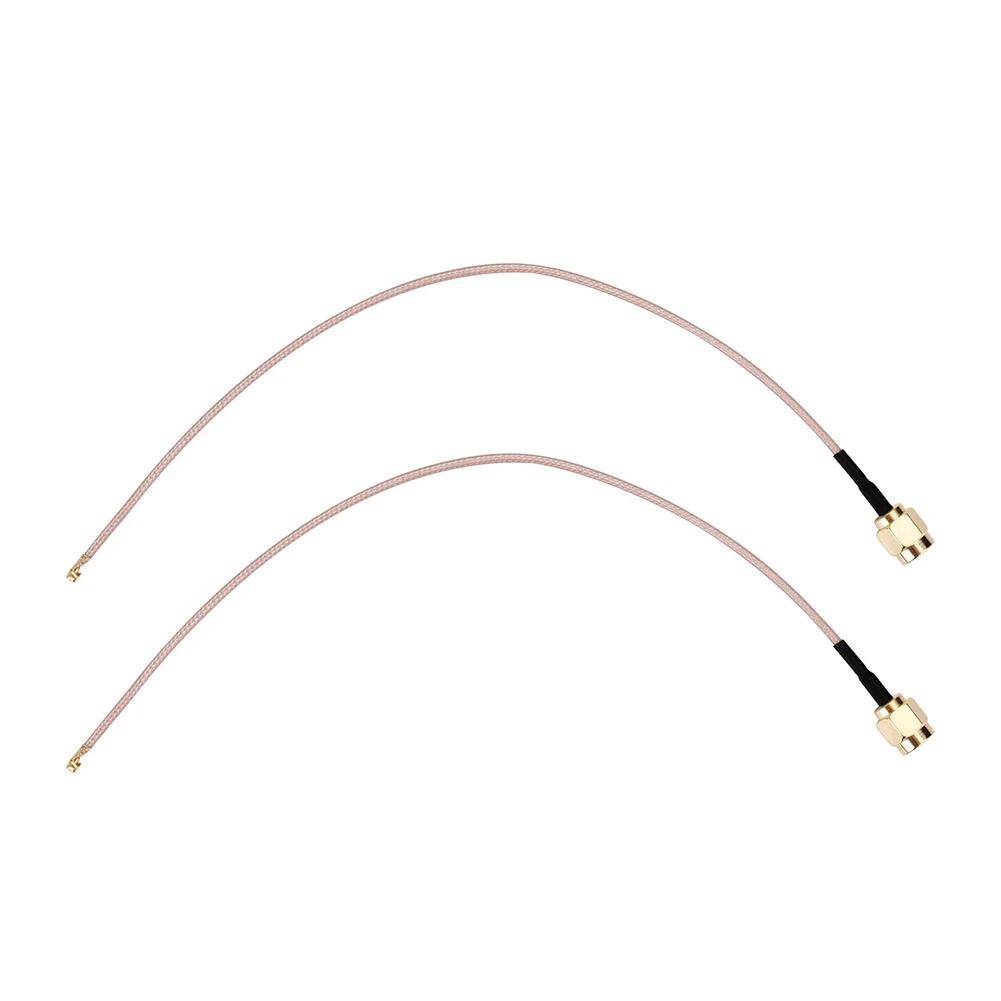

2*200 мм Кабель-адаптер
