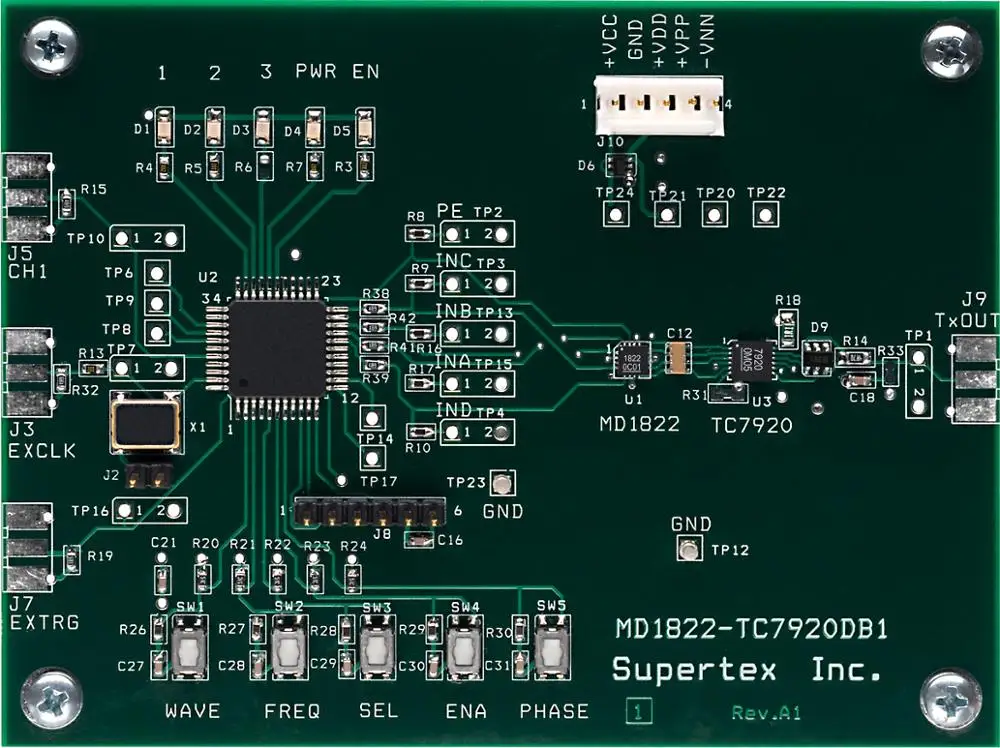

Для MD1822DB1 MD1822DB1 демонстрационная плата ультразвуковая макетная плата

Описание

Краткая информация

MD1822DB1-это demoboard для трехуровневого импульсного чипа ± 100 в А-набор MOSFET драйвера MD1822 и MOSFET tc7920. В demoboard состоит из одного MD1822 в 3x3 мм 16-привести QFN посылка вождения TC7920, который имеет две пары высокая скорость и высокое напряжение Бесплатный P-N-МОП в одно касание 4x4 мм, 8-выводных DFN посылка. Эта цепь является идеальным, экономичным, высоковольтным и высокотоковым ультразвуковым пульсером передачи RTZ.

Программируемая логическая схема CPLD (40 МГц кристаллический осциллятор) генерирует точно синхронизированные высокоскоростные формы сигналов на отдельной плате CPL. Несколько комбинаций частоты и формы волны могут быть выбраны как биполярные формы импульса. Внешний тактовый вход может использоваться, если бортовой осциллятор отключен. Внешний триггерный вход может использоваться для синхронизации выходных сигналов. Есть пять кнопок для выбора функций демонстрационной формы сигнала, частоты, фазы и режима. Цветные светодиоды показывают состояние демонстрационного выбора. Перемычки на плате могут выбрать либо встроенную нагрузку 330pF/2,5 k, либо пользовательскую тестовую нагрузку.

Продукт Особенности

Для получения дополнительной информации загрузите руководство пользователя.
