Для MC9S08LL16 DEMO9S08LL16 одночиповая микрокомпьютерная макетная плата freescale бренд

Описание

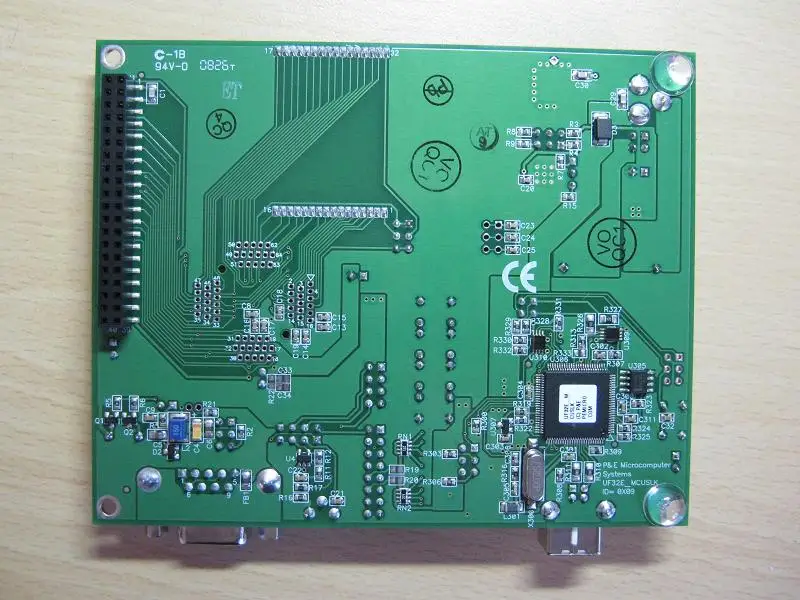

DEMO9S08LL16-демонстрационная плата для микроконтроллера mc9s08ll16.

Разработка приложений осуществляется быстро и легко с помощью интегрированного USB-BDM, образца программного обеспечения

Инструменты и примеры. Дополнительный порт BDM_PORT также предоставляется для использования

BDM_PORT кабель. Два, 40-контактный разъемы обеспечивают доступ ко всем ввода-вывода сигналов на целевом

MCU.

MC9S08LL16, 28 TSSOP

16 к байт флэш-памяти

2 K байт Оперативная память

Внутренний осциллятор

10 MHz частоту шины

Интегрированный USB-BDM P & E

Разъем BDM_PORT для поддержки кабеля BDM (не

Установлен)

Разъем MCU_PORT для доступа к MCU IO

Сигналов

Бортовой + 5 V регулятор

Держатель батареи для литий-ионного аккумулятора

Дополнительное питание от USB-BDM или MCU_PORT

Разъем

Мощность Вход выбор джемперы

Мощность входное напряжение от USB-BDM

Вход питания от бортового регулятора

Мощность из держатель батареи

Вход питания от разъема J1

Дополнительная выходная мощность через разъем J1

Пользователь Компоненты при условии

5 нажимных переключателей; 4 пользователя, 1 сброс

10 Светодиодный индикатор; 8 User, VDD, USB

5 K ohm POTs w/LP фильтр

Светильник с фильтром LP и Op Amp

Пользовательская опция перемычки для отключения периферийных устройств

Разъемы

40-контактный MCU I/O разъем

2,0 мм соединитель бочонка

BDM_PORT (не установлен)

Разъем USB

DB9 разъем

Технические характеристики:

Размер доски 2,9x3,2”

Входная мощность: + 9 V typ, + 6 V min
