Для IS903 Nand Flash USB 3,0 прозрачный верхний флэш-памяти тестовая рамка TSOP48

Описание

Новая версия V2.2, замените печатную плату матовым черным и темно-золотым!

Поддерживает все напряжения вспышки VCC (3,3 В и 1,8 в) и VCCQ (3,3 В, 1,8 в и 1,2 в)

Поддержка 8 ce!Двойной TSOP48 для BGA152 8CE платы адаптера необходимо приобретать

Перейдите сюда, если вам нужна плата адаптера BGA 8CE:

Примечание:

Нет промышленного стандарта для 8CE адаптера. Размер тестового стенда IS903 сочетается только с оригинальным адаптером JRS.

Два TSOP48 сиденья расстояние 34 мм, можно использовать с таким же расстоянием доски.

Один TSOP48 для BGA не может обеспечить двухканальный чтения и записи, двойной TSOP48 может быть только в сочетании

Если вам нужно только протестировать вспышку BGA152 серии NAND, вы можете приобрести BGA версию:

Ниже приведен друг, использующий тестовый блок магазина и поддерживающий BGA тестовый прибор один Toshiba 7S2 скорость

При одинаковой длины дизайн высокоскоростной сигнальной линии значительно улучшает стабильность и надежное приспособление не нужно волноваться из-за влияния пластины проводки или свяжитесь с проблемами на Бег lap, даже может использоваться в качестве u-диска.

Параметры продукта:

Структура параметры:

Габаритные размеры: 11,5 см * 4,6 см * 3 см (включая разъем USB 3,0 и компоненты, высота колонки)

Размер печатной платы: 10 см * 4,6 см (без разъема USB 3,0)

Вес: около 30 г

Электрические параметры:

Интерфейс: USB 3,0 мужской головы стандарт, стандарт USB 3,0 мастер

Потребляемая мощность: 5V1. 0A (макс)

Мощность бортового источника питания:

Мощность вспышки: 3.3v900ma (макс.) или 1.8v900ma (макс.)

Емкость дополнительного источника питания: 3.3v900ma (макс.) и 1.2v900ma (макс.)

Джемпер инструкции по уходу за изделием

Режим 1 (rom)-Короткая перемычка. Если флэш-память не может быть определена из-за сбоя микропрограммного обеспечения или по другим причинам, крышка перемычки должна быть отключена перед питанием и диск должен быть принудительно распознан.

TSB/SA является уникальным блоком питания перемычкой в серии Toggle TSOP48 посылка. При использовании переключения серии Toshiba, флэш-памяти и прочих частиц, джемпер должен быть подключен в такой стране, как.Intel/Micron серии отключены для предотвращения короткого замыкания.

F 3,3 В и F 1,8 в перемычка, вспышка питания напряжение перемычка, 3,3 В и 1,8 в выбор напряжения, адаптируется к различным вспышкам, по требованию.

I/O 3,3 v, I/O 1,8 v и I/O 1,2 v джемпер, Флэш-Памяти ввода-вывода (vccq) испытание на устойчивость к джемпер, три вида напряжения подбор и адаптация разных флэш-памяти, по требованию.

Для чипов BGA перемычки TSB/SA можно не обращать внимания.

Ключ зажигания Описание:

Сброс: Главная Кнопка сброса.

Корабельный переключатель: главный выключатель питания.

Описание ошибки: (следующие ошибки не влияют на обычное использование теста, пожалуйста, обойдите)

После оплавительной сварки и пакетной обработки, ручная оплавительная Сварка требуется на более позднем этапе из-за виртуальной сварки или других причин. Некоторые пластиковые детали могут быть расплавлены при высокой температуре, что немного влияет на внешний вид, но не влияет на функцию.

Отгрузочная ведомость:

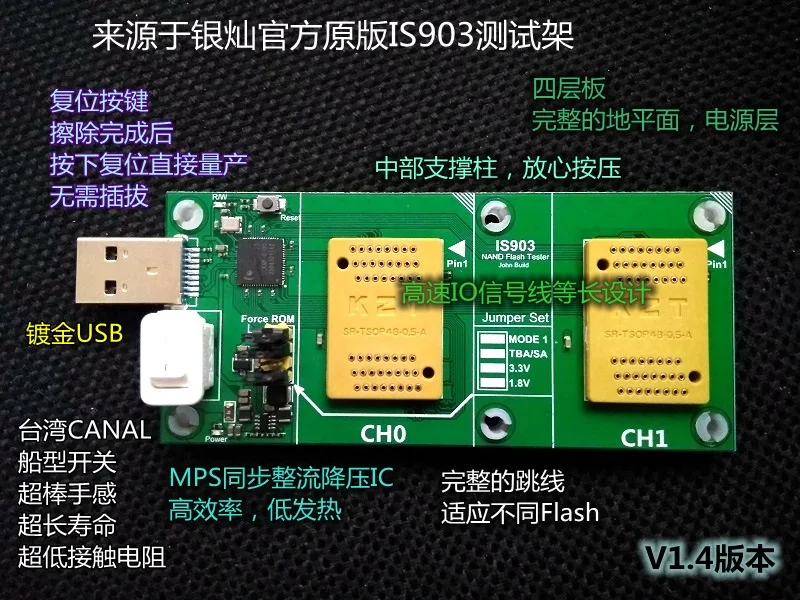

Одна монтажная плата тестового стенда, за исключением сидений, таких как TSOP48 и BGA, как показано на основном чертеже.

Правила возврата и замены гарантии:

1. Тестовая рама (за исключением TSOP48 клеммной платы) гарантирована в течение одного года, без искусственных повреждений и форс-мажорных обстоятельств.

2. Клеммная пластина TSOP48 изношена. Стоимость материала будет взиматься за замену из-за количества ввода и вывода в срок службы.

3. Разъем USB позолочен, оставляя следы после многократного подключения и отключения.Из-за проблем с качеством, купить дом нужно, чтобы вернуть замену, если вставляете пометку слишком заметный эффект продан дважды, не будет возвращать замену, или плата за материал штекера и изменение стоимости труда!

Примечания:

Не делайте монтажная плата за счет штранг-прессования, изгиб, влаги, выпечки, повреждения удара, в противном случае это может привести к повреждению.

Не наносите высокого напряжения; Высокий каблук (выше 5,5 v), это может привести к компонент выгорать или тест флэш-памяти выгорать.

Если неправильная Перемычка приводит к разогреву вспышки и короткому замыканию, питание следует отключать немедленно, чтобы проверить проблему.

Из-за особенностей тестового стенда, хороший контакт с флэш-памятью зависит от качества крепления и т. д., поэтому иногда может быть ошибка при написании инструкции, сбой при форматировании, слишком много плохих блоков и других ситуаций (обычное в TSOP48 тестовое приспособление).В этот момент покупатели должны устранить неисправность плохого контакта.

Во избежание выгорания нельзя вставлять перемычки VCCQ мощностью 3,3 В и 1,8 в одновременно.

Джемпер VCCQ разработан с функцией защиты. Когда напряжение питания вспышки выбрано как 1,8 в, даже если крышка перемычки все еще подключена к входу/выходу 3,3 В, фактическое входное напряжение вспышки ввода/вывода будет ограничено 1,8 в, и не будет F 1,8 v и I/O 3,3 v.

Пожалуйста, используйте хорошее качество USB кабеля, чтобы предотвратить плохой контакт или недостаточном количестве питание от нормального использования.

Перед использованием любого адаптера TSOP48 необходимо подтвердить, соответствует ли первая ножка адаптера [TSOP48] концу первой ступни испытательного стенда. Обратная вставка приведет к короткому замыканию, тестовый стенд не будет определен, или тестовый стенд и флэш-память будут гореть.

Часто задаваемые вопросы (Вопросы и ответы):

В: нет проблем с тестовой стойкой и флэш-памятью

A: Это может быть потому, что испытательная арматура имеет плохой контакт с IC

Q: нераспознаваемое usb-устройство

A: попробуйте подключить непосредственно к материнской плате USB вместо внешнего концентратора

В: инструмент не распознает после полочной вспышки

A: Это может быть флэш-память была произведена массово. Попробуйте подключить ПЗУ с коротким подключением, а затем включить его.Или вспышка/тестовая арматура перевернута вверх дном

В: ошибка форматирования подсказки

A: USB 3,0 сигнальной линии помех, испытательном стенде имеет плохой контакт, или флэш-память была массового производства. Пресс F6 или F9 в массовом производстве инструмент для того, чтобы полностью стереть флэш-памяти, и повторите попытку

В: Массовый Проду
