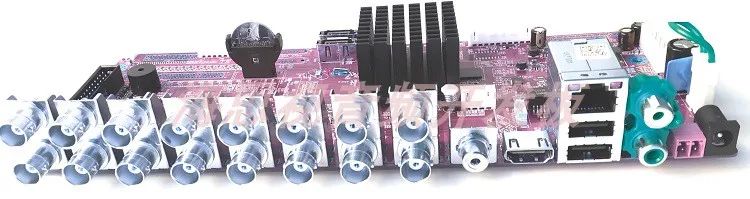

Для Hi3531A 3531 3531av100 hayes макетная плата DVR RTSP OSD NVP6134C источник драйвера

Описание

"26 других информации Горячая зарплата...

Описание: схема и информация о печатной плате этой платы не предоставлены, и соответствующая Техническая Поддержка аппаратного дизайна не предоставляется. Пожалуйста, обратитесь к официальной информации об оборудовании Hess для вашего собственного дизайна оборудования.

Hi3531A-это профессиональный чип soC для многоканальных hd (1080 p/720 p) и многоканальных hd (d1/960 h) приложений DVR. Hi3531A имеет встроенный двухъядерный процессор ARM A9 и высокопроизводительный механизм видеокодека h.264. Он интегрирует высокопроизводительный механизм обработки видеоизображений, который включает в себя ряд сложных алгоритмов обработки изображений, обеспечивает возможность вывода hd VGA hd дисплея и интегрирует богатые периферийные интерфейсы. Чип SOC обеспечивает высокую производительность и отличное качество изображения для продуктов клиента D1 решение может быть большим в то же время timeBOMi

Модуль V1 захватывает видео-изображения, которые можно отрезать и масштабировать, и выводит Многоканальные данные изображения с различными разрешениями

. Модуль декодирования декодирует кодированный видеопоток и отправляет данные разобранного изображения в VPSS для обработки изображений или непосредственно в vo для отображения. Видеопоток в формате H264/MPEG4/MPEG2 может быть декодирован.

Модуль VPSS получает изображения, отправленные V1 и модулем декодирования, и может денозировать, улучшать изображение, заточки и другой обработки изображений, и осуществите гомологический вывод многоканальных данных изображения с различными Разрешениями для кодирования, предварительного просмотра или захвата.

Модуль кодирования получает данные изображения, записанные V1 и выходные после обработки VPSS, и может накладывать изображения OSD, установленные пользователем через модуль региона, затем кодируйте в соответствии с различными правилами и выводите соответствующий поток кода.

Модуль VDA получает выходное изображение VI, производит обнаружение движения и обнаружение окклюзии, и, наконец, выводит результаты обнаружения и анализа.

Модуль vO получает выходное изображение, обработанное VPSS, которое может быть обработано путем воспроизведения управления и, наконец, вывода на периферийное Видео устройство в соответствии с выходного протокола, настроенного пользователем.

Модуль AI захватывает звуковые данные, затем модуль AENC поддерживает кодирование в соответствии с различными аудиоправилами, и, наконец, выводит поток аудиокода.

Поток звукового кода, полученный пользователем из сети или периферийного устройства хранения, может быть непосредственно отправлен в модуль ADEC, который поддерживает декодирование различных звуковых форматов, и декодированные данные могут быть отправлены в модуль AO для воспроизведения звука.

Видео кэш-память для бассейна

Пул видео кэша в основном обеспечивает большую функцию управления физической памятью для медиа-бизнеса, который отвечает за распределение и восстановление памяти, дает полную роль пула кэша памяти, И позволяет разумно использовать физическую память в каждом модуле обработки мультимедиа. Набор блоков кэша одинакового размера и прилегающих физических адресов составляет пул видеокэша

Канал видеовхода требует использования общего пула видеокэша.

Весь канал ввода видео может быть получен из общего пула буфера видео блок кэша видео используется для сохранения получения изображения (как показано на рис. 2-1 в из общего пула буфера видео для блока кэша видео bm), Из-за видеовхода канал не предоставляет функцию создания и уничтожения общего видео буфера пула, поэтому перед инициализацией системы необходимо настроить общий видео буферный пул для видеовхода канала.

В зависимости от бизнеса количество обычных пулов кэша, а также размер и количество блоков кэша различаются.

Период действия кэш блока показано на рисунке 2-1 относится к чехол там, где проходит через впсс канал для последующих модулей (рисунок 2-1 монолитный path).

Если блок кэша не проходит через канал VPSS к другим модулям, он будет помещен обратно в общий пул кэша после обработки модулем VPSS (рис. 2-1 штриховой путь).
