Описание
Отгрузочная ведомость;
Основная плата + адаптер питания + кабель USB для последовательного порта + кабель SATA + блок питания жесткого диска AHD модуль камеры + линия передачи BNC (один комплект)
(Один комплект может быть разработан вручную)
Hi35xx NVR DVR серии SoC руководство
Ссылка: https://pan.baidu.com/s/1DolEGgtDezBhgUtE9DbhHQ
Код извлечения: 58w8
Горячее обновление... 26 другая информация
Описание: схема и информация о печатной плате этой платы не предоставлены, и соответствующая Техническая Поддержка аппаратного дизайна не предоставляется. Пожалуйста, обратитесь к официальной информации об оборудовании Hess для вашего собственного дизайна оборудования.

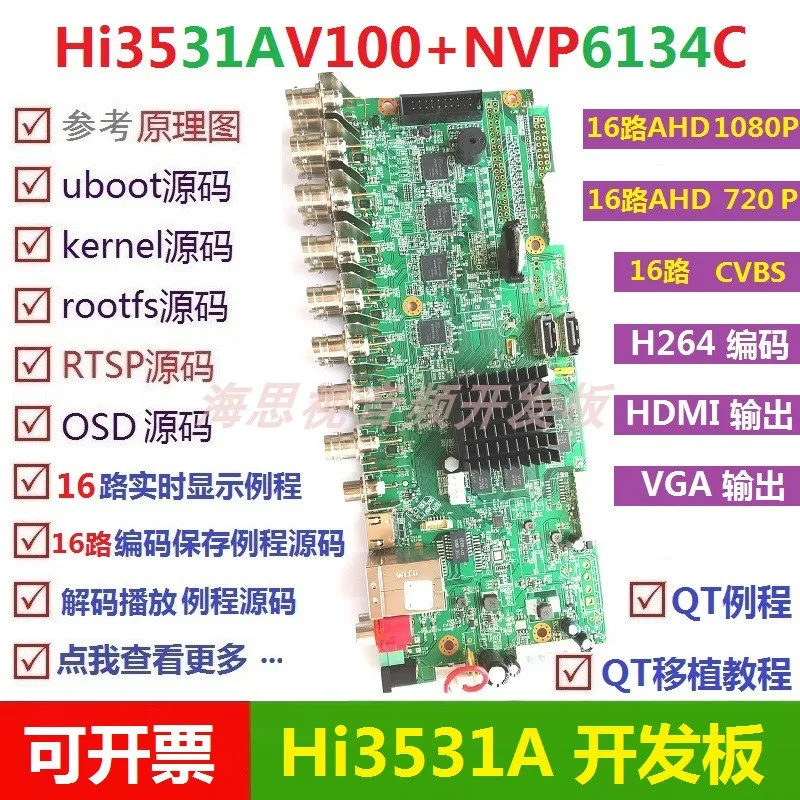

Hi3531A для многоканальной высокой четкости (1080 p/720 p), и больше знаков, что qing (960 H) DI/DVR применение продукта и развитие профессионала. SoC chip Hi3531 встроенный двухъядерный процессор ARM A9 и высокая производительность h. 264 двигатель видеокодека, в том числе различные виды высокопроизводительного сложного алгоритма обработки изображений интегрирован в двигатель обработки видео/изображений, обеспечивает/VGA HDMI hd Возможность вывода дисплея, В то же время также интегрирует обильный периферийный интерфейс. Чип SOC обеспечивает высокую производительность, отличное качество изображения hd-hd/SDI решения для продуктов клиентов, при этом значительно снижая затраты на eBOM для сопутствующих продуктов.
Модуль VI захватывает видеоизображения, которые можно отрезать и масштабировать, а также выводит Многоканальные данные изображения с разрешениями компании.
Модуль декодирования декодирует кодированный видеопоток и отправляет обработанные данные изображения в VPSS работает для обработки изображений или непосредственно в vo для отображения.
Видеопоток в формате H264/MPEG4/MPEG2 может быть декодирован.
Модуль VPSS получает изображения, отправленные V1 и модулем декодирования, и может денозировать, улучшать изображение, заточки и другой обработки изображений, и осуществите гомологический вывод многоканальных данных изображения с различными Разрешениями для кодирования, предварительного просмотра или захвата.
Модуль кодирования получает данные изображения, записанные V1 и выходные после обработки VPSS, и может накладывать изображения OSD, установленные пользователем через модуль региона, затем кодируйте в соответствии с различными правилами и выводите соответствующий поток кода.
Модуль VDA получает выходное изображение VI, производит обнаружение движения и обнаружение окклюзии, и, наконец, выводит Обнаружение и анализ результатов.
Модуль vo получает выходное изображение, обработанное VPSS, конфигурация которого может быть обработана путем воспроизведения управления и, наконец, вывода на периферийное Видео устройство в соответствии с выходного протокола, настроенного пользователем.
Модуль A1 захватывает звуковые данные, затем модуль AENC поддерживает кодирование его "в соответствии с различными аудио раздельными протоколы, и, наконец, выводит поток звукового кода.
Поток звукового кода, получаемый пользователем из сети или периферийного устройства хранения, может быть напрямую отправлен в модуль ADEC, который поддерживает декодирование различных звуковых форматов, и декодированные данные могут быть отправлены в модуль AO для воспроизведения звука.
Видео кэш-память для бассейна
Пул видео кэша в основном обеспечивает большую функцию управления физической памятью для медиа-бизнеса, который отвечает за распределение и восстановление памяти, дает полную роль пула кэша памяти, И позволяет использовать физическую память разумно в каждом модуле обработки мультимедиа. набор блоков кэша одинакового размера и прилегающих физических адресов составляет пул видеокэша. канал видеовхода требует использования общего пула видеокэша. Весь канал ввода видео может быть получен из общего пула буфера видео блок кэша видео используется для сохранения получения изображения (как показано на рис. 2-1 в из общего пула буфера видео для блока кэша видео bm), Из-за видеовхода канал не предоставляет функцию создания и уничтожения общего видео буфера пула, поэтому перед инициализацией системы необходимо настроить общий видео буферный пул для видеовхода канала. В зависимости от бизнеса количество обычных пулов кэша, а также размер и количество блоков кэша различаются. Период действия кэш блока показано на рисунке 2-1 относится к чехол там, где проходит через впсс канал для последующих модулей (рисунок 2-1 монолитный path). Если блок кэша не проходит через канал VPSS к другим модулям, он будет помещен обратно в общий пул кэша после обработки модулем VPSS (рис. 2-1 штриховой путь).
Характеристики
- Бренд
- OllyMurs
- Совместимый с
- /
- Тип аксессуара
- Модуль камеры
