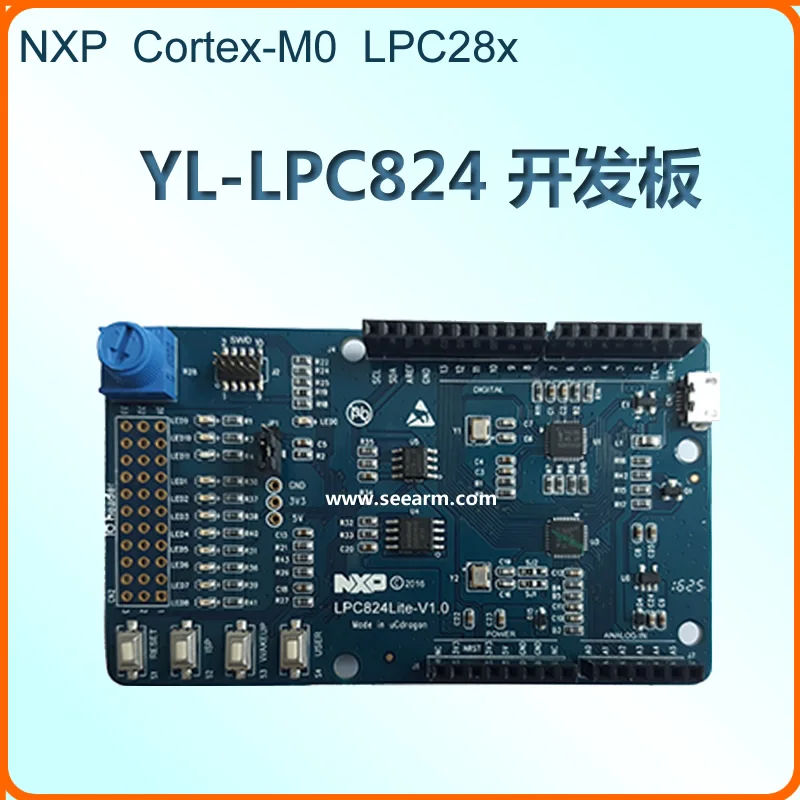

Для Cortex-m0 макетная плата NXP YL-LPC824 макетная плата поддержка usb-накопителя режим программирования usb отладка

Описание

Сопутствующие товары:

(Нажмите для просмотра) Список доставки:

YL-LPC824 макетная плата, название theJlink simulatormodelUlink simulatorLPC824LiteHardware resources

1. Протестированная макетная плата LPC824Lite

2. Пожалуйста, отсканируйте qr-код на макетной плате для загрузки (включая все исходные коды драйвера, руководство пользователя, инструменты разработки, инструменты последовательного порта ..)

3,1 микро USB кабель

4. Модная упаковка boxобратите внимание, что чип NXP LPC824 не поддерживается в системе WIN10, поэтому он может использоваться только в системе WIN10, или ПК с другими системами. Возврат и обмен груза из-за неправильной покупки. Специальные инструкции sjifa

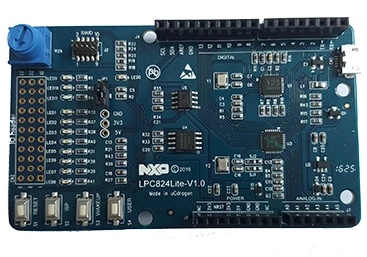

Введение в комплект разработки LPC824Lite

LPC824Lite-это новейший продукт в серии LPC800 с использованием микроконтроллера серии NXP LPC82x LPC824 с рабочей частотой до 30 МГц. на основе ARM cortex-m0 + ядро, на основе LPC81x, высокоскоростной и Высокоточный аналого-цифровой модуль преобразования, более богатые устройства последовательного интерфейса, И увеличенное место для хранения программ. LPC824 имеет богатые периферийные устройства, включая аппаратный расчет CRC и проверку интерфейсного модуля шины iec, 4 дороги, 3 SPI UART, 2 дороги, более скорости, 1 из таймера пробуждения, состояние может быть настроено таймером (SCT), контроллером DMA, 12 битный модуль АЦП, аналоговый компаратор, уникальная матрица переключателя, которая может осуществить свободу распределения портов ввода/вывода) и целых 29 портов ввода/вывода, кроме того, полностью олицетворяют Kinetis 32-битный микроконтроллер продукции периферийных качественное исполнение, разнообразие, широкий спектр поддержки и растяжимость.

LPC824Lite поставляется с бортовой загрузкой (cmsis-dap), поддержкой программирования режима флеш-накопителя USB и аналоговым последовательным портом, возможность подключения к ПК через usb-кабель для начала разработки и отладки. макетная плата также расширяет интерфейс Arduino R3 для облегчения подключения различных функциональных модулей, Особенно большое количество модулей Arduino на рынке, чтобы создать подходящую систему разработки и оценки, подходящую для управления двигателем, умной бытовой техники, промышленной автоматизации и других областях.

Введение в аппаратные средства LPC824Lite

Имя на описать

NXP LPC824 Базовая ARM архитектура (mo + ядро, основная частота 30 МГц TSSOP20, HVOFN33 два пакета (yl-LPC824 использует HVOFN33).

Процессор 32 КБ флэш, 8 КБ блок rammemory2кб IEC EEPROM (AT24C02), 4 МБ SPI Flash (W24Q32) плата cmsis-dap

Десять pin был интерфейс отладки, поддержка SWD режим JTAG интерфейс, также поддержка SWD режим 10 интерфейс расширения (все 29 GPIO производные) Arduino R3 совместимый интерфейс был интерфейс отладки

Периферийный интерфейс ADC регулируемый потенциометр 3 cmsis-dap был отлажен индикаторы состояния 8 Светодиодный индикатор пользователя

Ключ питания source4 клавиши, кнопка сброса o и три кнопки прерывания

Микро USB 5 v блок питания

Программное обеспечение parametersLPC824Lite (среда разработки MDK, весь исходный код предоставлен)

Программное обеспечение LPC824Lite (среда разработки MDK, весь исходный код предоставлен) ModuleProjectFunctionInput напряжение сравнение тест

ACMPacmp_exampleADC отбора проб testadc_example

Пример обнаружения сбоя ADCPower testbod _

BODHardware CRC testcrc_example

Тестирование CRCdma_memDMA (передача данных из ram В ram) тестирование DMADMA (передача данных из ram в UART) dma_uartflash_iapFlash IAP приложение prog ram ming test

FLASHFlash signature testflash _ signature GPIO контролирует светодиодный индикатор Blinky gpio_examperience

GPIOGPIO светодиодный testinggpio_hands_on_1gpio_hands_on_2GPIO контроль светодиодный testingAT24C02 12C чтение и запись interrupt режим прерывания использует polling режим опроса использует routinesSet 12CO/1 в основной/slave режим, а затем считывает данные, отправленные с основного устройства в slave deviceizcms_looper показывает работу двух различных slave устройств на прерывание 12C busi2cs

Mrtmulti-rate timer контролируемый LEDmrt пример pinint пример spi_basic spi flash spi_sm_int pmu пример PUM Hands on

PININTGPIO прерывает testow, чтобы использовать SPI при опросе или прерывать modeSpiRead и запись тестов для SPI Flash

SPI master/slave устройства с использованием SPIM и SPIS drive процедуры управления питанием используются процедуры, в сон, глубокий сон. PMUPOWER вниз, глубокий режим отключения питания и Пробуждение

Показывает, как использовать ПЗУ API для настройки ПЗУ EPP на основное устройство (режим прерывания) и чтения/записи на него. rom _ 24c02

Показывает, как использовать ПЗУ API для настройки устройства на основное устройство (режим прерывания) и чтения/записи на него.

Режим работы основного устройства шины 12C с помощью ПЗУ API (режим опознания). rom eThe 12C bus использует rom API f rom для устройства (режим прерывания). UART API in rom (USART API rom) Пример прерывания rom _ uart Int rom _ uart_polling sct _ basic sct blinky API in rom (USART API rom) выборочный образец основного использования использование PWM сигнала, генерируемого SCT для управления светодиодный flickerThe SCT захватывает события и генерирует процедуры прерывания

SCTIMERSCT драйвер PWM генерирует два независимых ШИМ-сигнала, один выход квадратной волны и один контроль светодиодный светильник brightnesssct pwmSCT дорожный светильник routinesct _ t светильник SWM

SWM Hands_on sys_clkout sys_glitch_filterэтот режим показывает, как настроить SDA и SCL для 12C1 на pin-po-10 и P0 11 MCUDigital Glitch-Filter

Цифровой Глюк-фильтр Filter фильтр tab sys_systick uart basicSYSPLL/IRC тестовая процедура этот режим показывает, как использовать SysTick прерывания для управления частотой цикла светодиодный мерцания, чтобы показать, как отлаживать выход порта UART строка, чтобы показать, как использовать режим DMA для отправки данных на том же USART. uart dma_txIt использует "обратную связь" Режим, так что USART самостоятельно собирает

Uartпоказывает, как отправлять и получать одновременно, используя режим прерывания на том же USART. Он использует "Режим обратной связи", таким образом, USART спонтанно из закрытой демонстрации как использовать для отправки/получения кольцевого буфера в режиме прерывания работы UART, чтобы показать вам, как использовать Пробуждение из состояния низкого энергопотребления MCU WKT windog Watchdog задержка съемки таймером (WWDT) используйте несколько тестовых программ, включая светодиодный, SPI Flash и EEPROM, ADC и т. Д., мигающий светодиодный индикатор фиксированного цикла routineuart _ irg_rxtxuart rbWKTwkt examplewwdt пример

WWDTThe test processmall в коллекции oneOrder светодиодный индикатор blinkyThis показывает настройку трех задач в FreeRTOS так, что светодиодный модуль в трех различных cyclesfreertos blinkyFreeRTOSShuo. отправьте струну "Hello World! "каждые 2 секунды через виртуальный последовательный порт. Еще раз, индикатор состояния "USB com" мигает в том же rateVirtual COMhello world

Сменных маркеров UID шифрования routineuid_encryptionU1D
