Для ALLBUS-TAP промышленного упаковочного инструмента Ethernet-точный штамп времени

Описание

Allbus-tap промышленный инструмент для ловли пакетов Ethernet

Новая версия выйдет

В настоящее время инструмент для ловли Сумки на рынке, как правило, стоит дорого, поэтому автору было разработано и сделано относительно экономичное средство для ловли сумок: allbus-tap.Этот инструмент захвата может запечатлеть все известные в настоящее время 100 мегабит промышленных Ethernet и точно записывать время передачи данных через кран.

Пакеты catchers могут захватывать Ethernet и другие промышленные протоколы Ethernet

Верхний компьютер использует wireshark, открытый источник, универсальный, кросс-платформенное программное обеспечение

TAP имеет три сетевого порта, среди которых сетевой порт power side используется для загрузки отобранных пакетов на ПК, и программное обеспечение wishark используется для захвата и анализа пакетов, и два других порта сети используются для пересылки пакетов сети

Описание: tap_32_2.0 соответствует wireshark 32-битный 2.0.x версии.

Tap_64_2.0 соответствует wireshark 64-разрядные версии 2.0.x.

Подключаемый модуль должен совпадать с количеством бит в версии и wireshark и копировать его в соответствующую папку.

2. вставьте сетевой кабель Ethernet master в любой из двух портов TAP, подключите сетевой кабель Ethernet master к другому порту с этой стороны, и подключите сетевой порт power side к ПК с программным обеспечением wishark.Включите питание.

3. Включите wireshark. Так как он захватывает пакеты Ethernet Cat, фильтр можно установить в proto 0x88A4, как показано на рисунке ниже.Дважды нажмите на локальное соединение, чтобы получить пакет.

4. После запуска Twincat, строительства новых проектов и сканирования с оборудования станции на станцию, эфирcat сообщения захватываются в wireshark и проверяются в соответствии с их собственным потребностями. Следующий пример описывает, как использовать улавливающие инструменты пакетов для проверки производительности пакета в реальном времени от основной станции

5. Используйте twincat для контроля работы двигателя

6. Установите фильтр в ecat. CMD = LRW для отображения пакетов данных, как показано на рисунке ниже

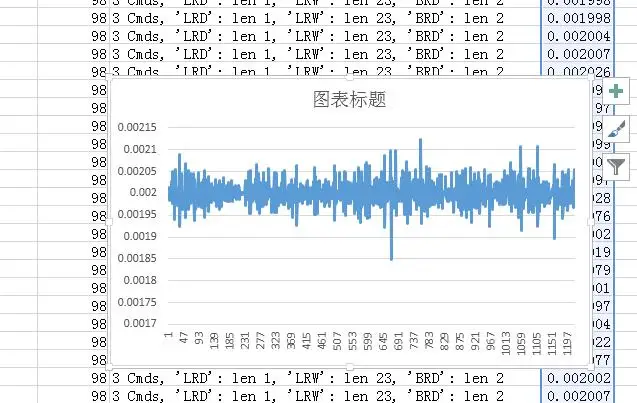

9. используйте файл CSV export, рассчитать разницу между двумя параллельными временами и нарисовать линейную таблицу, мастер-станция может быть замечена в линейной таблице встряхивание контракта, как показано на рисунке ниже, чтобы вы могли увидеть основной контракт в реальном времени, конечно, С помощью сообщения можно провести анализ всего процесса оплаты по вводу и диагностике неисправностей, здесь больше нет

Приложение: Нажмите прикрепить некоторые данные в конце оригинальной рамки данных для записи FCS, порта, Crc ошибки и отметки времени, как показано на рисунке ниже

Схема подключения

EtherCAT схема подключения

Этот продукт предоставляет обычный счет-фактуру НДС плюс 7%.

Наличие запасов ограничено, пожалуйста, подтвердите время доставки перед оплатой.

После покупки, обратитесь к группе и предоставьте соответствующую техническую поддержку захвата инструменты для упаковки бесплатно.

Предоставление технической поддержки, связанных с разработкой основного сайта бесплатно.

ALLBUS_TAP размещается по умолчанию между станциями master И slave для захвата данных или между любыми двумя работорговыми станциями.

Инструмент ALLBUS_TAP packet catching не изменяет сообщения Ethernet Cat между мастерами и рабами, но пересылает сообщения без каких-либо условий.Таким образом, это не влияет на существующую систему.

В то же время, инструмент ALLBUS_TAP записывает пакеты между мастером и рабом с отметкой времени и другой информацией, и упаковывает их в пакеты UDP в определенном формате и загружает их в соответствующий контрольный ПК wireshark.Так как случайная информация может занять до 20 байт длины сообщения, если длина сообщения ecat больше 1496 байт, общая длина сообщения будет больше 1516 байт, превышение Спецификации максимальной длины Ethernet.Поэтому ALLBUS_TAP не может записывать кадры данных с длиной сообщения больше 1496 байт.Однако это не повлияет на всю промышленную систему Ethernet. Рамки сообщений дольше 1496 будут отправлены без каких-либо условий.

Соединение, например:

В соответствии с вышеуказанной схемой подключения, круглое отверстие слева от ALLBUS_TAP подключено к источнику питания постоянного тока 5 В, и сетевой порт рядом с блоком питания подключен к сетевому порту соответствующего ПК wireshark.Любой из двух портов справа подключается к сетевому порту, который соответствует основной станции, а остальные подключаются к сетевому порту, который соответствует рабочей станции.

FCS: код проверки рамки оригинального сообщения

Порт: представляет порт, в который входит рамка данных

Ошибка Crc: есть ли ошибки Crc в данных

Штамп времени: время прибытия кадра данных в порт, точный ДЛЯ ns

В дополнение к указанным выше четырем, другая информация является резервной битой, нет фактического использования.

7. Установите фильтр в ecat. CMD = LRW & eth. Addr = 00: 00: 00: 00: 00: 00, чтобы показать только временные пакеты, отправленные основной станцией.

8. Экспорт пакета данных в режим CSV

Область применения:

Ø ползать Ethernet пакеты и анализ
