Описание

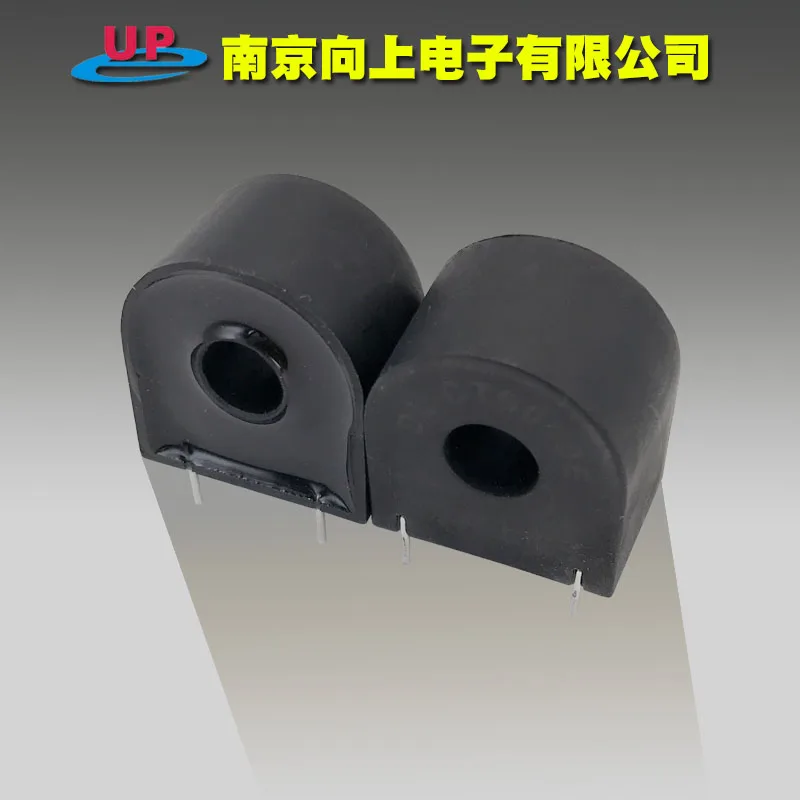

DL-CT6050E прецизионный трансформатор тока
I. Характеристики:
1. маленький размер, высокая точность, и частая периодичность; PCB прямая вставка установка, простое в использовании;
2. полная Инкапсуляция, сильное экологическое сопротивление, изоляция и сопротивление давлению, безопасное и надежное использование.
2. Использование условий окружающей среды:
1. Температура окружающей среды:-40 ~ 70;
2. Относительная влажность: когда температура + 40 C, влажность менее 90%.
3. теплоизоляция: класс B (130 C).
Характеристики безопасности:
1. Сопротивление изоляции: при нормальном состоянии (> 1000 м);
2. Электрическая прочность: может выдерживать частоту мощности 3 кВ/1 мин;
3. Огнестойкость: UL94-Vo класс.
В-пятых, размеры и схема:
6. параметры производительности:
Модель
С переменным коэффициентом электронным
Постоянный ток
Линейный диапазон
Точность
Линейность
Рабочая частота
Омонимичные класса высокой четкости
DL-CT6050E
1200/1
0 ~ 60A
0 ~ 80A (20)
Уровень 0,1
0.1%
20 Гц ~ 1 кГц
Один и тот же имя P1 и S1
7. Схема использования:
Рис. 1 (метод выборки сопротивления) и рис. 2 (метод выборки операционного усилителя)
8. Примечания: Это трансформатор тока, вторичный не позволяет открыть цепь, и он не может подключить предохранитель.
